NY1系列產品的原纖維CMOS的LED控制驅動合成IC。不需外加震蕩電流，每個輸出可提供不同的電流并軟體電流控制來驅動不同的驅動的LED，選擇單定定電流輸出以保護LED。各種閃燈合成方式可任意組裝出發光發光二極管，由制造過程中發生變化的代碼光罩，將不同的閃燈資料寫入ROM中。用戶可使用屏幕進行Q-Light工具軟體來快速地開發。
特性：

寬廣的工作電壓：1.6V～6.4V。
最多有512個閃燈格（步驟），可規劃成32個閃燈組（句子）。
閃燈設為最高為5通道或7通道輸出（所有I/O都輸出腳），每段方波輸出分別定義成0%~100%不同的高度，讓LED產生漸明或漸暗的效果。
每個輸出腳都可以分別設置為不同的電流。
特殊功能選項“雜訊觸發”（Noise-Trigger）。（此功能常見于電子打火機和手機天線的應用）
低壓復位（L）選項，當電壓瞬間VR1.5V時，IC會自動復位。（光罩選擇）

九齊單片機NY1 Lineup (I)系列

P/N	Sample	I/O	Section	Sentence	Step	OKY	On/Off	Mode Switch	Pause Resume
NY1P207A	OTP	7	1984	32	1984	1	1	v	v
NY1A003B	3520	3	8	1	64	-	1	-	-
NY1A103B	7040	3	8	1	64	-	1	-	-
NY1B005A	5120	5	32	32	256	1	1	v	v
NY1B207A	26880	7	32	32	512	1	1	v	v

九齊單片 NY1 Lineup (II)系列

P/N	VDD	Vout	I/O	Section	Sentence	Step	OKY	On/Off	Mode Switch
NY1C007A	1.0~4.2V	2.6, 3.0, 3.3, 3.5V	7	32	32	512	1	1	v

備注：

模式切換：通過一個輸入引腳選擇2種不同的句子組合模式。
Pause-Resume：觸發暫停，再次觸發繼續播放。
LSC 和 CSC：非常大的灌電流和恒定灌電流。
電流控制：LSC 和 CSC 的 33、50、83、100% 不同的電流輸出。 （驅動電流下無電流控制）
NY1C007A 的電流控制在 CSC 模式下不可用。
LVR：低電壓復位為 1.5V，但 NY1C007A 為 2.0V 的 VOUT。

九齊單片 NY1 Lineup (III)系列

P/N	VDD	Vout	ISB	Output Channel	Current Option	Line/Load Option	Current Deviation	Rise/Fall Time	ZTC
NY1C007A	1.8~6.4V	≧0.2V	0.1uA	3	20/30mA	+/- 1%	+/- 1%	2us	v

備注：

NY1D003B 是一款簡單的線性 LED 驅動器。
ZTC：-40 ~ +85ºC 寬溫度范圍內的恒流電流補償。
UVLO：欠壓鎖定以防止 IC 或電路在上電或不穩定時不穩定。
有 SOT23

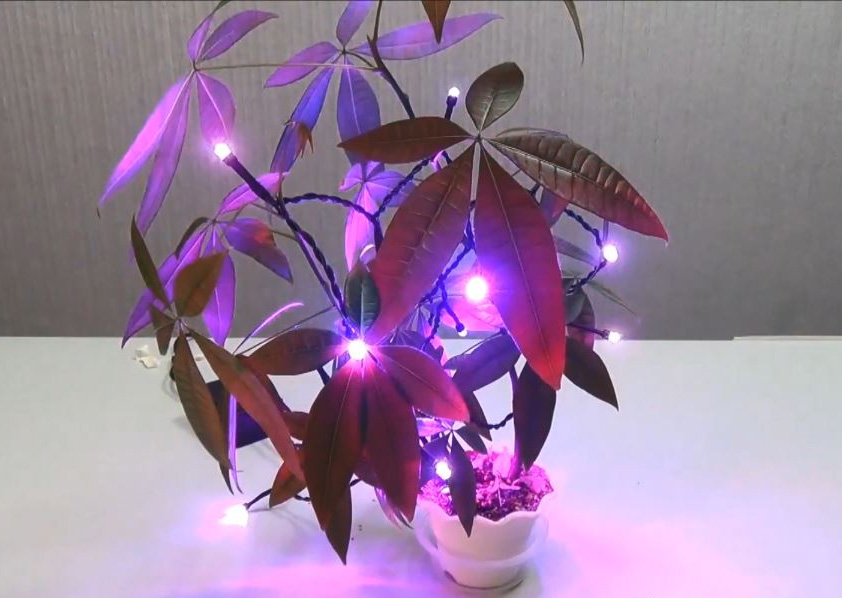

九齊單片LED控制驅動合成IC產品應用實景
