1. 概述

NY3P115JS8 Nyquest/九齊語音IC芯片一級代理 OTP全系列封裝SOP8
NY3P 系列產品為單晶片 CMOS 語音合成 IC ，是九齊科技為了支援 NY3AxxxA, NY3BxxxA, NY3CxxxA,
NY3DxxxA 系列MaskROM 產品所專門開發的崁入式EPROM架構的OTP IC (One Time Programmable)，共有6
個母體分別為 NY3P010A、NY3P016A、NY3P035A、NY3P065A、NY3P087A 和 NY3P115A。具有1個Input腳
和4個I/O腳 (NY3P010A只有1個Input腳和2個I/O腳)，利用精準的內阻震蕩(+/- 1%)，故不需外加震蕩電阻，只有
一組PWM輸出，故無須再外加任何零件。語音合成方式與NY3A, NY3B, NY3C, NY3D系列MaskROM產品相同，
藉由OTP燒錄過程中更換Code資料，可自行將不同的語音資料寫入EPROM中。用戶可使用簡便的 Q-Speech 和
Quick-IO 工具軟體來快速地進行開發，然后使用Q-Writer軟體搭配OTP_Writer硬體來進行非?？焖俚腛TP燒錄。
2. 功能
(1). 寬廣的工作電壓： 1.6V ~ 6.4V。
(2). 共有6個母體，對應不同NY3系列的容量(Hex-16進制)和秒數(@6kHz)如下：

	NY3P010A	NY3P016A	NY3P035A	NY3P065A	NY3P087A	NY3P115A
NY3A	FBF8H	1BD80H	-	-	-	-
10.75s	19.00s	-	-	-	-
NY3B	FBF8H	1BD80H	-	-	-	-
10.75s	19.00s	-	-	-	-
NY3C	FBF8H	1BD80H	3BD80H	7BD80H	9FD80	DBD80
10.75s	19.00s	40.85s	84.54s	109.12s	150.08s
NY3D	C993H	16466H	2FE00H	63133H	7FE00H	AFE00H
8.60s	15.20s	32.68s	67.63s	87.29s	120.06s

NY3A, NY3B, NY3C, NY3D系列MaskROM產品的實際容量(Hex-16進制)和秒數(@6kHz)如下：

NY3A003A	NY3A006A	NY3A009A	NY3A012A
4880H	9100H	D980H	12200H
3.09s	6.19s	9.28s	12.37s

NY3B003A	NY3B007A	NY3B010A	NY3B014A
5400H	A800H	FC00H	15000H
3.58s	7.17s	10.75s	14.34s

NY3C003A	NY3C005A	NY3C007A	NY3C010A	NY3C016A	NY3C021A	NY3C027A	NY3C035A	NY3C043A	NY3C054A	NY3C065A
5C00H	7C00H	BB00H	FC00H	17C00H	1FC00H	27C00H	37C00H	3FC00H	4FC00H	5FC00H
3.93s	5.29s	7.98s	10.75s	16.21s	21.67s	27.14s	38.06	43.52	54.44	65.37

NY3D005A	NY3D010A	NY3D016A	NY3D021A	NY3D032A	NY3D043A	NY3D054A	NY3D065A	NY3D076A	NY3D087A	NY3D100A	NY3D115A
7C00H	FC00H	17C00H	1FC00H	2FC00H	3FC00H	4FC00H	5FC00H	6FC00H	7FC00H	97C00H	A7C00H
5.29s	10.75s	16.21s	21.67s	32.60s	43.52s	54.44s	65.37s	76.29s	87.21s	103.59s	114.52s

有5個I/O腳: OKY1只能作為輸入腳，OKY2/O4、IO1、IO2 和 IO3 可分別選作輸入腳或是輸出腳 (光罩選擇)。
※ 注意: NY3P010A 只有3個I/O腳 (OKY, IO1, IO2)。
語音最多可被分割成1008個語音段(Voice Section)，每段長度可不同。每一個語音段的最大長度和最小長度都沒有限制。
最多有1008個語音格(Voice Step)，可規劃成64個語音組(Voice Sentence)，OKY1、OKY2/O4、IO1、 IO2、IO3能分別指定 32、29、1、1、1 個語音組(Sentence)。每一語音格(Step)可指定任一個語音段 (Section)和 IO1、IO2、IO3、OKY2/O4 的輸出搭配(當IOx設為輸出時)

輸入腳的輸入選項：(光罩選擇)
任一輸入腳可分別選擇 Edge/Level, Hold/Unhold, Retrigger/Irretrigger 不同的觸發方式組合。
任一輸入腳可分別選擇 CDS+300K、CDS、300K 的下拉電阻或 Floating。 (CDS+300K選項: 當按鍵按下時，IC內部為 300K 的下拉電阻；而當按鍵放開時，IC內部為 100K+300K 并聯的下拉電阻約75K。 CDS: 當按鍵按下時，IC內部為 Floating ；而當按鍵放開時，IC內部為 100K 的下拉電阻。)
※ 注意: NY3A 為 CDS+1M、CDS、1M 的下拉電阻或 Floating。

任一輸入腳可分別選擇Debounce時間：Long - 提供一般按鍵使用；Short - 提供彈跳開關使用。

OKY1和OKY2/O4輸入腳最多各有32和29個Sentence的One-Key sequential 或 random 的選擇，在 One-
Key sequential 時并可選擇Sentence的播放順序在其他按鍵被觸發后是否要Reset。

只有一個輸入腳可選擇是否有 Toggle On/Off 的功能 (1st 觸發 à 播放，2nd 觸發 à 停止，……)。
※ 注意: 按鍵輸入的優先順序為 OKY1 > OKY2/O4 > IO1 > IO2 > IO3。

所有的輸出腳都可提供大電流來直推高亮度LED。 (Iol=20mA @VDD=3V)
所有的輸出腳都分別有以下 9 種輸出選項：(光罩選擇) (a). Stop_Low pulse : 停止播放時送出低位準脈沖。 (b). Stop_High pulse : 停止播放時送出高位準脈沖。
(c). Busy_High active : 播放時送出高位準訊號。 (Drive輸出) (d). Busy_Low active : 播放時送出低位準訊號。 (Sink輸出) (e). LED 3Hz flash : 播放時 LED 3Hz Sink輸出閃爍。
(f). LED 6Hz flash : 播放時 LED 6Hz Sink輸出閃爍。 (g). LED 12Hz flash : 播放時 LED 12Hz Sink輸出閃爍。
LED dynamic 1/2 : 播放時 LED根據1/2聲音位準做Sink輸出動態閃爍。
QIO訊號 : 可隨聲音作任意的輸出變化，IO1、IO2、IO3各有兩組QIO訊號，每一個語音格(Step)可選擇兩組QIO訊號的其中一組，但OKY2/O4只有一組QIO訊號可供選擇，用戶使用此功能需先開啟Quick-IO編輯器來做QIO訊號編輯。

※ 注意: LED 3Hz / 6Hz / 12Hz flash 是指以 6kHz 的播放速度時LED閃爍的頻率；不同的播放速度，LED閃爍的頻率也會不同。

馬達復位功能(Motor-Recover): 當使用復位馬達時可選擇此功能，此時只能將IO2輸出腳連接到復位馬達來做馬達控制，并將馬達復位點連接到OKY2/O4 或 IO3 的輸入腳來做復位偵測。 (光罩選擇)
STB功能: 在Edge觸發模式下，當任何按鍵被持續按下幾秒鐘，IC會自動進入Standby mode 以便省電，可用來做 ”長按停止” 功能。共有7種按鍵時間選項，約從1秒鐘到7秒鐘，由于播放速度會影響到按鍵時間，導致此時間并不會很準確，所以建議用戶務必用Demo board 來確認此按鍵時間。 (光罩選擇)

序列觸發功能(Serial-Trigger): 在 Edge/Unhold/Retrigger 觸發模式下，使用OKY1或OKY2的 One-Key Sequential 和 Reset 功能，并設定觸發Debounce時間為Short Debounce，這樣就可以利用外部序列訊號輸入來控制OKYx 的特定Sentence播放，通常搭配外部MCU來控制。
一組PWM輸出，可直接驅動喇叭或蜂鳴片。

支援低壓復位(LVR)功能。 (LVR=1.5V)
提供特殊的快速燒錄模式，以加快OTP燒錄時間。
支援特殊的ICP (In Circuit Programming) 燒錄功能，以方便客戶先組裝PCBA模組再進行燒錄。

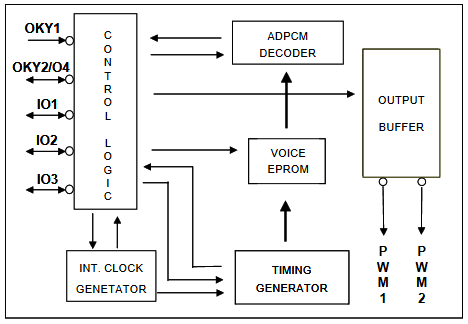

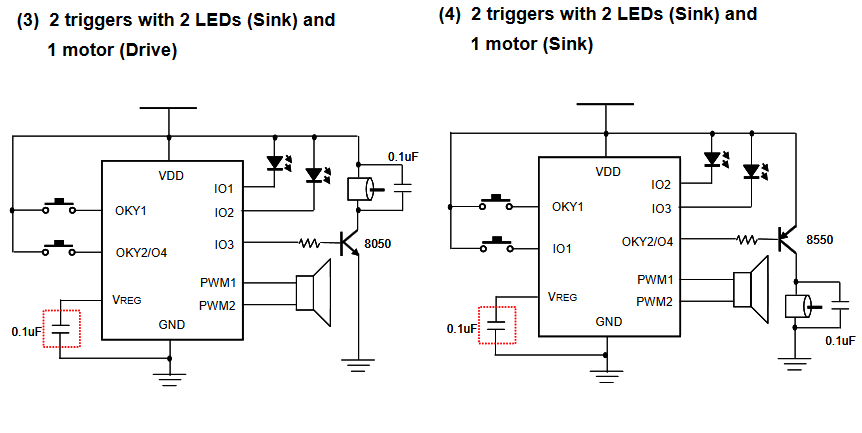

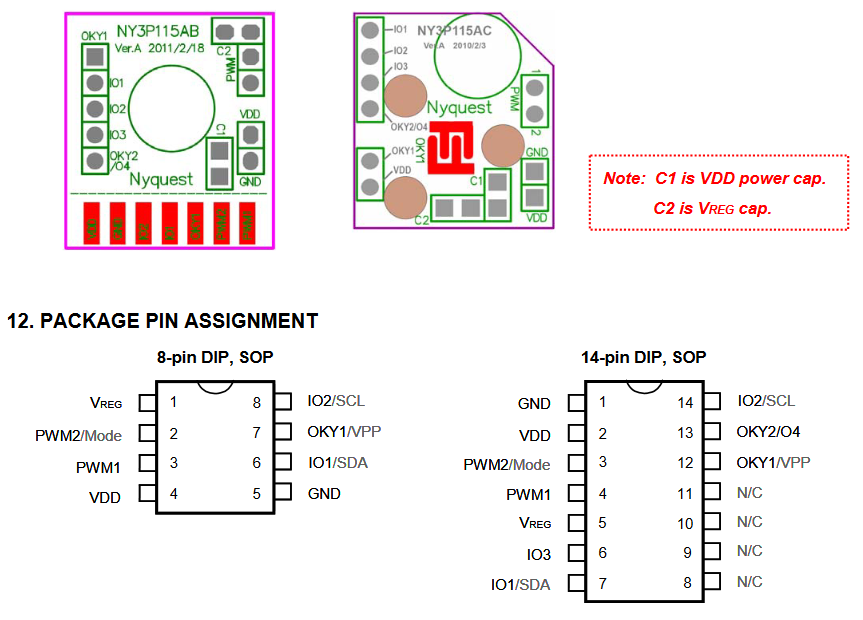

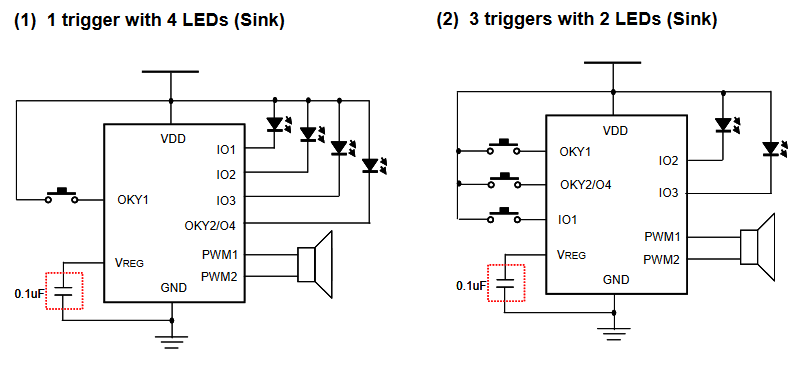

COB 引腳分配
