義隆單片機燒錄器(UWriter Software)OTP/閃存寫入器 用戶指南內容

用于義隆單片機EM78 系列

內容
第 1 章 介紹 1
1.1 概述
1.1.1 你應該得到什么？
1.2 燒錄器硬件屬性
1.2.1 Textool（套接字）
1.2.1.1 DIP 封裝芯片的 Textool
1.2.1.2SMD Textool + SOP/SSOP/QFP/LQFP 轉接板封裝
芯片 3
1.2.2 編程/模式/上下按鈕功能和 LCD 面板顯示 .4
1.2.2.1 LCD 通用功能顯示分配
1.3 編程操作流程圖
第二章系統安裝 7
2.1 系統要求
2.1.1 主機
2.1.2 外部電源
2.1.3 USB 線
2.2 硬件安裝與設置
2.2.1 將 UWTR 連接到主機和電源
2.3 安裝軟件（UWriter 程序和 UWTR 驅動程序）
2.3.1 從 ELAN 網站下載 UWriter
2.3.2 UWriter 程序/UWTR 驅動安裝
2.3.3 UWriter程序/UWTR驅動重新安裝
2.4 卸載軟件（UWriter Program & UWTR Driver）
2.4.1 卸載UWriter程序
2.4.2 卸載UWTR驅動

本用戶指南為 ELAN 提供了全面的操作指南 UWTR Writer System在ELAN EM78系列FLASH芯片的編程中 和工業/商業級 OTP 芯片（參見單獨的應用說明 AN-UWTR 0001 支持芯片的詳細列表）。 系統 由義隆單片機燒錄器 UWTR Writer（硬件設備）和 UWriter 軟件組成。 該軟件包含驅動 UWTR 的軟件外設驅動程序 驅動。 最新版本的 UWriter 軟件及其隨附的 UWTR 驅動程序可以從 ELAN 的網站下載 筆記 訪問 ELAN 網站 http://www.emc.com.tw 下載最新的 UWriter 軟件 包含 UWTR Writer 驅動程序。 UWTR Writer 設備同時支持在線和離線（單機） 編程操作。

你應該得到什么？

義隆單片機燒錄器 UWTR Writer 硬件包

義隆單片機燒錄器

一個轉接板

USB 電纜、ISP 電纜和 電源適配器

義隆單片機燒錄器 UWriter 軟件、隨附的 UWTR 驅動程序和本用戶指南 可以從 ELAN 的網站下載。

寫入器硬件屬性

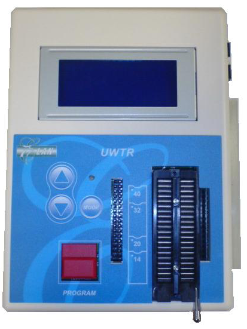

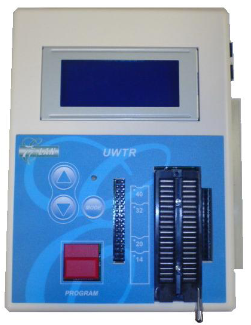

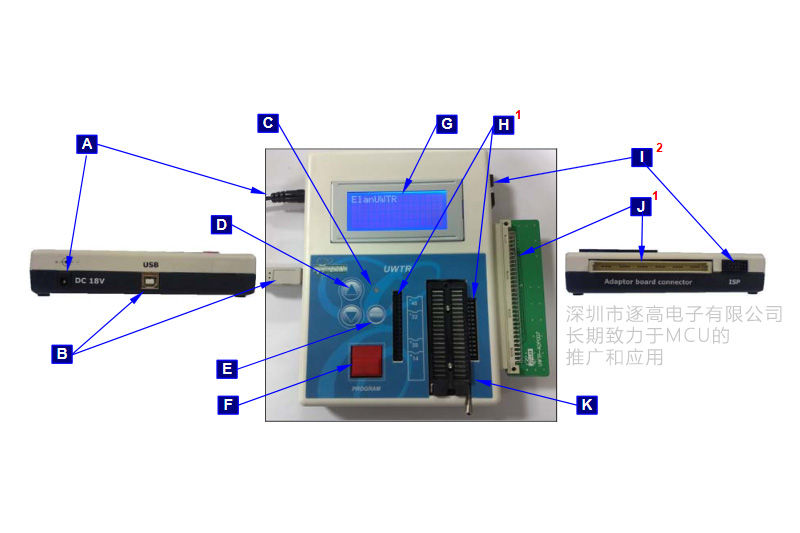

圖 1-2a 義隆單片機燒錄器UWTR Writer 及其主要組件

A  /  DC 電源插孔 (18V 800mA)
B  /  USB B 型端口（連接到 PC）
C  /  LED（指示結果狀態：Pass：綠色，Fail：琥珀色）&其他獨特的IC封裝轉接板
D  /   向上和向下按鈕（掃描和選擇模式/信息）
E  /   Mode Button（設置選擇的程序模式功能）
F  /   Program Button（運行設置的程序模式功能
G  /   LCD面板（顯示編程數據/狀態）
H  /  SOP/SSOP/QFP/LQFP 連接器
I /  目標板 ISP 的 I/Extension Connector
J  /  通用連接器，用于獨特的 IC PCB 適配器
K /  Textool 用于 DIP IC

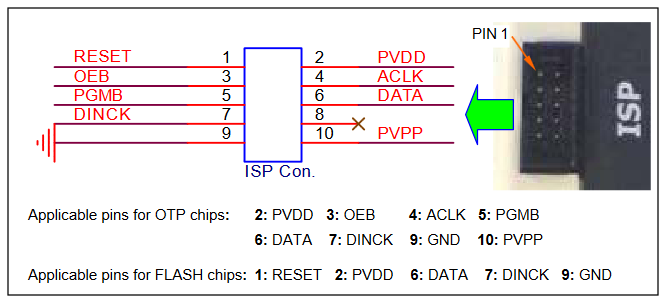

圖 1-2b 在系統編程 (ISP) 連接器引腳分配

1.2.1 Textool（套接字）
1.2.1.1 DIP 封裝芯片的 Textool
Textool 可以容納各種尺寸的DIP封裝OTP/FLASH 芯片。什么時候將 40 針芯片安裝到 Textool 中，確保芯片已定位以這樣的方式，它的缺口（引腳 1）是
在頂部（指向遠離Textool 鎖定桿）。如果 OTP/FLASH 芯片少于 40 個引腳，芯片應安裝在底部與 Textool 對齊為下圖。這個位置確保兩者的引腳編號
芯片和Textool匹配。否則，UWTR Writer 將功能不正常引腳 1對準芯片在底部工具桿

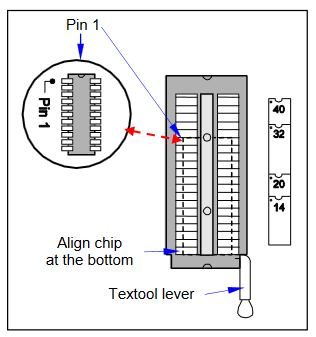

圖 1-3a 將芯片正確安裝到 Textool 中

1.2.1.2 SMD Textool + SOP/SSOP/QFP/LQFP 轉接板
封裝芯片

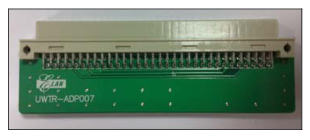

安裝在適用的適配器板上的 SMD Textool 用于容納各種尺寸的SMD SOP/SSOP/QFP/LQFP封裝的OTP/FLASH芯片。轉接板插入與 DIP 相鄰的兩個連接器中Textool（上面第 1.2 節的圖 1-2a 中的屬性“H”）。

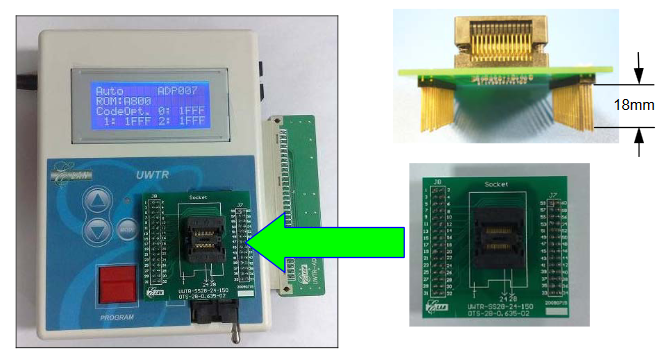

圖 1-3b 在義隆單片機燒錄器 UWTR Writer 上安裝 SMD Textool + Adapter Board（引腳高度為 18mm）

1.2.2 編程/模式/上下鍵功能和液晶面板顯示器
一旦 UWTR Writer 通電，LCD 面板就會打開。 它顯示通過設置的指令和相應信息脫機（獨立）操作期間的程序/模式/向上和向下按鈕。 它按紅色程序后也顯示此類指令的結果
按鈕。

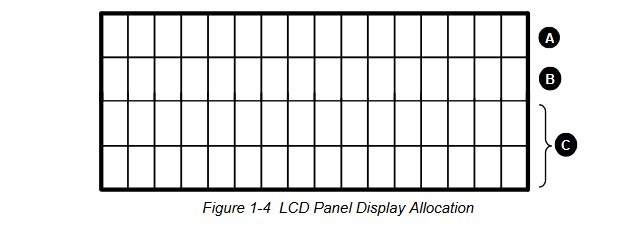

1.2.2.1 LCD 通用功能顯示分配

區域 A) 顯示模式設置和程序結果狀態：
• 當處于脫機（單機）狀態時，此區域最初會顯示當前適用的適配器板編號 ADPXXX。
• 按模式按鈕激活程序功能選擇模式。然后按向上/向下按鈕掃描并選擇對于所需的功能，即擦除（僅限閃存芯片）Æ B/檢查 Æ
寫入 Æ 驗證 Æ 自動。 接下來，再次按模式按鈕應用
選擇的設置并按紅色程序按鈕執行（如果B區和C區顯示的信息沒問題）。
• 如果函數執行成功，*Pass* 將顯示在該區域的右端，LED 亮起綠色。否則，它將顯示 *Fail* 并且 LED 亮起琥珀色顏色。



區域 B) 顯示 OTP/FLASH 校驗和或失敗消息：

 • 在正常情況下，此區域最初會顯示源 代碼校驗和。

• 當安裝的適配器板與加載的 源代碼，此區域將顯示 Adap-Board Error。

 • 如果目標芯片未安裝或未正確定位在 Textool, Check on Socket 消息將顯示在此區域。

 • 如果選擇的目標芯片類型和適配器板沒有 匹配，或芯片未正確定位在 Textool 上，此區域 將顯示 Check on Socket 或 IC 不匹配。 區域 C) 顯示節目信息

 • 當處于脫機（單機）狀態時，此區域最初會顯示 UWTR Writer 硬件設備版本。

 • 按向上/向下按鈕選擇所需的編程 狀態信息，即代碼選項 Æ IRC/WDT 頻率 Æ 書面計數 Æ 匯總計數 Æ 滾動代碼。

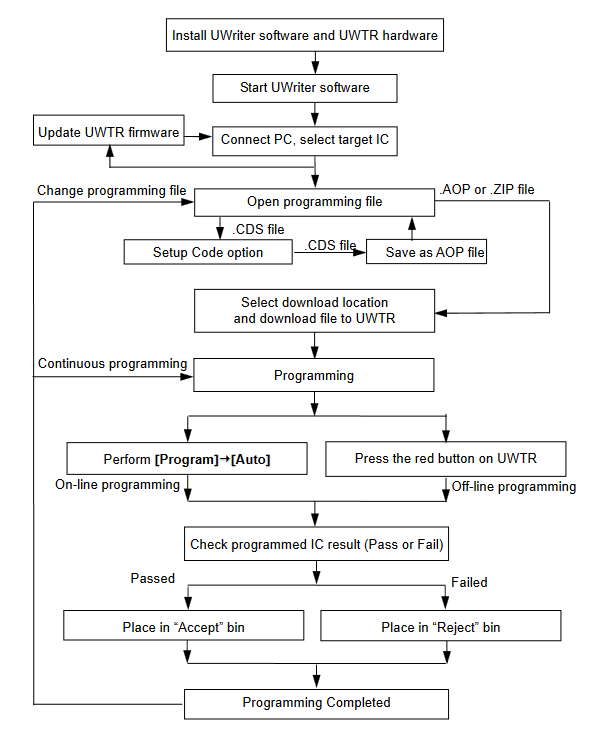

1.3 編程操作流程圖

打印此頁面并將其用作程序時的現成參考會很有幫助

系統安裝
2.1 系統要求
2.1.1 主機
UWTR Writer System 需要滿足以下條件的主機
配置：
1. IBM PC 或兼容電腦
2. 在 Windows 2000、NT、XP 或 Vista 下運行
3. 6MB 可用硬盤空間
4. 鼠標
2.1.2 外部電源
需要+18.0VDC，800mA（電源適配器）的電源提供電源適用于 UWTR Writer 主板。建議使用 ELAN 提供的交流電源適配器
2.1.3 USB 線
使用帶有 A 和 B 公頭連接器的標準 USB 電纜。

硬件安裝和設置

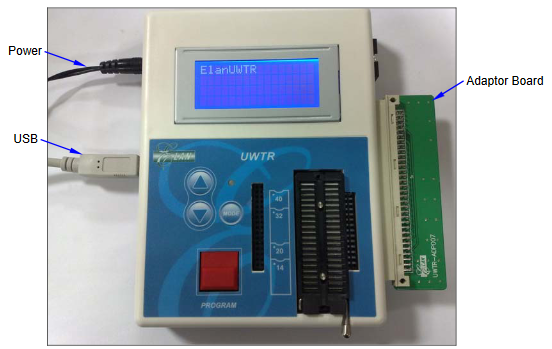

2.2.1 將義隆單片機燒錄器 UWTR 連接到主機和電源
警告！在為 UWTR 供電之前，確保 Textool 是空的。否則，OTP芯片可能會損壞。

            將 UWTR Writer 組件連接到主機

1. 為目標芯片選擇合適的Adapter Board，小心插拔它插入 UWTR Writer 右側的 64 針“適配器板插槽”。確保引腳正確對齊，沒有向左或向右移動。
2. 將電源適配器（DC +18V）電源插孔插入 UWTR Writer 電源連接器并將適配器插入電源。 LCD 應該顯示ElanUWTR。
3. 隨時在 UWTR Writer 和 PC 之間插入 USB 電纜用UWriter程序與PC連接和控制燒錄器。如果UWriter 程序正在您的 PC 中運行，它會自動檢測并鏈接UWTR 。請注意，當 UWTR Writer 上的所有按鈕被禁用時已連接到 PC。
4. 參考1.2.1節將目標芯片插入Textool程序。還要確保適配器板與您的目標匹配芯片。


安裝軟件（UWriter 程序 &UWTR 驅動程序）
2.3.1 從 ELAN 網站下載 UWri ter
最新版UWriter軟件（包含非集成
軟件外圍 UWTR Writer 驅動程序）可從 ELAN 的
網站 (http://www.emc.com.tw)。 要訪問該軟件，請執行以下操作：
1. 在 ELAN 主頁上，單擊技術支持 Æ 支持工具 Æ微控制器如下圖所示。

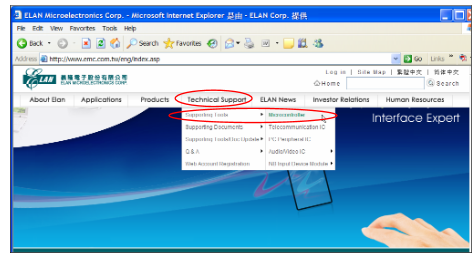

圖 2-2a 帶有“技術支持”按鈕 Æ“支持工具”的 ELAN 網站主頁

Æ 選擇“微控制器”
2. 然后在“ IC Part No.”下 集成電路“微控制器”列表的列，看用于“EM78F651N/EM78F651N”（或“工具”欄下的“UWTR”）靠近列表底部。 然后單擊“下載”下的文件按鈕
列如下圖所示。

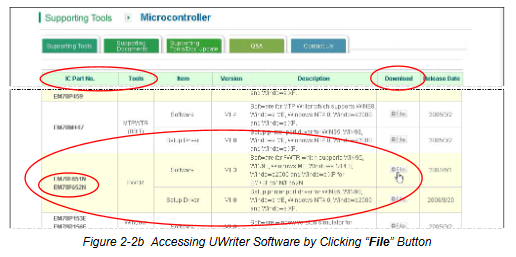

圖 2-2b 點擊“文件”按鈕訪問 UWriter 軟件

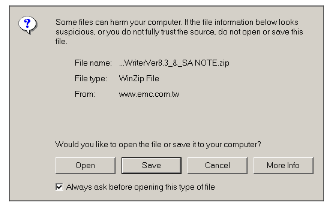

3. 然后你會 提示 “打開”或“保存” “UWriter 安裝程序 X.XX.XX.exe”文件。 如果 你選擇打開 直接文件，網絡 瀏覽器會下載 文件到臨時 文件夾并執行它。 如果 您選擇保存圖 2-2c UWriter 安裝程序文件選項對話框 文件，您必須從您的 PC 執行安裝程序。

UWriter程序/UWTR驅動安裝

如果您是第一次安裝 UWriter 軟件，建議您預先連接好 UWriter 軟件。 UWTR Writer 硬件設備連接到您的 PC，并打開電源。 否則，UWTR Writer 軟件的驅動程序部分可能無法正確安裝

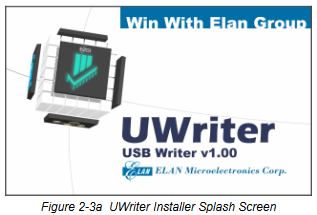

在線執行時安裝程序文件，啟動畫面（顯示在右）將出現。相同的安裝程序飛濺屏幕會出現，如果你單擊安裝程序圖標從您的 PC（即，當執行安裝程序本地文件）。

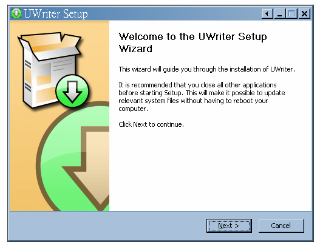

然后UWriter設置彈出向導對話框（右圖）與歡迎留言。 點擊下一步按鈕按照指示繼續。

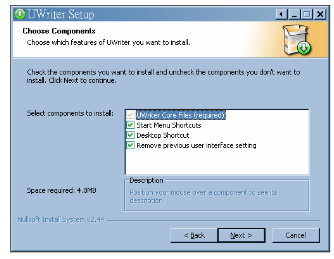

現在提示您選擇 UWriter組件是包含在安裝中 -通過選擇的復選框選項提供為顯示在右邊數字。 選擇后，單擊下一步按鈕繼續下一個步。

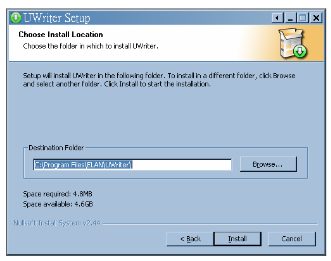

定義文件夾 地點 安裝和存儲 UWriter 程序。 這 默認文件夾路徑是 “C:\ProgramFiles\ ELAN\UWriter。” 單擊安裝按鈕 o 開始安裝。

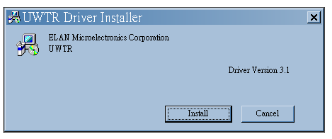

第一次安裝-最終，UWTR驅動程序安裝程序對話框也會出現提示你安裝UWTR 編寫器。 確保UWTR Writer 設備是與您的電腦相關聯UWTR 驅動程序安裝程序對話框電源打開的推桿，然后單擊“安裝”按鈕繼續。

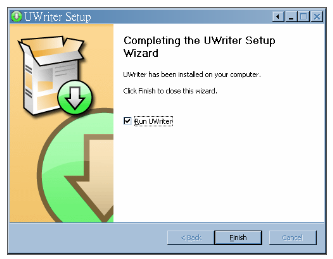

當整個安裝過程是完成后，完成信息將顯示如圖在右圖中。 你也可以選擇運行 UWriter 的選項之后自動點擊“完成”按鈕。
