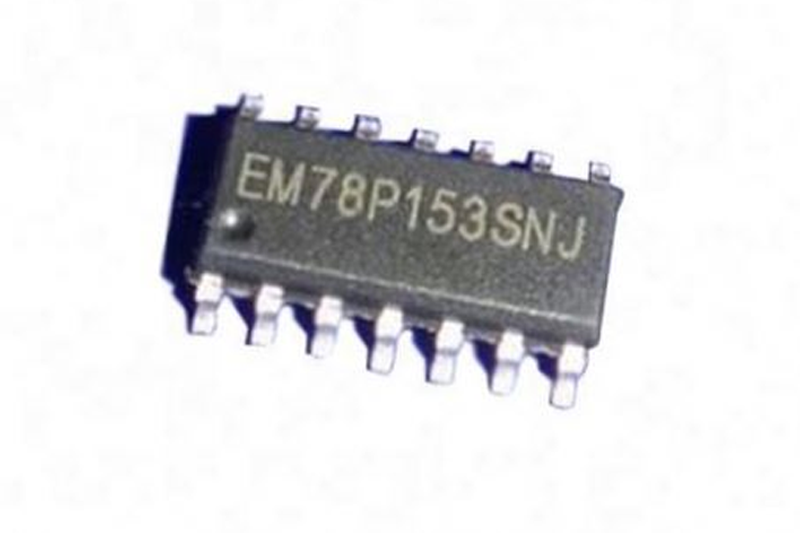

EM78P153B是一款采用低功耗、高速CMOS技術設計開發的8位微處理器。該器件具有片上 1024 x 13 位電氣一次性可編程只讀存儲器 (OTP-ROM)。它提供三個保護位以防止入侵用戶的 OTP 內存代碼。還提供 15 個代碼選項位來滿足您的特殊要求。 EM78P153B 具有增強的 OTP-ROM 功能,為開發和驗證用戶程序提供了一種方便的方法。此外,該 OTP 設備通過使用開發和編程工具提供簡單有效的程序更新。您可以利用 ELAN Writer 輕松編寫您的開發代碼。
特點與優勢
CPU配置
1K x 13 位片上 ROM
32 字節片上寄存器 (SRAM)
用于子程序嵌套的 5 級堆棧
5V/4MHz 時小于 1.5mA
在 3V/32kHz 時通常為 15μA
休眠模式下通常為 1μA
I/O 端口配置
2個雙向I/O端口
12個輸入/輸出引腳
喚醒端口:P6
6 個可編程下拉 I/O 引腳
7 個可編程上拉 I/O 引腳
7 個可編程開漏 I/O 引腳
外部中斷:P60
工作電壓范圍
0°C~70°C 時為 2.3V~5.5V(商業級)
工作頻率范圍
晶振模式:DC~20MHz/2clks@5V; DC~8MHz/2clks@3V; DC~4MHz/2clks@2.3V
HXT 和 LXT 之間的系統頻率瞬變點為 400 kHz。
ERC模式:DC~2MHz/2clks@2.1V
IRC 模式:455kHz、1MHz、4MHz、8MHz ±2%@25°C、5V
外圍配置
具有選擇性信號源、觸發沿和溢出中斷的 8 位實時時鐘/計數器 (TCC)
上電復位和 3 個可編程電平電壓復位 POR: 1.8V (Default), LVR: 4.0, 3.5, 2.7V
由代碼選項選擇的每個指令周期 2/4 個時鐘
三個可用中斷
TCC 溢出中斷
輸入端口狀態改變中斷(從睡眠模式喚醒)
外部中斷
特殊功能
可編程自由運行看門狗定時器
省電睡眠模式
可選擇的振蕩模式
振蕩器設置時間的可編程預分頻器

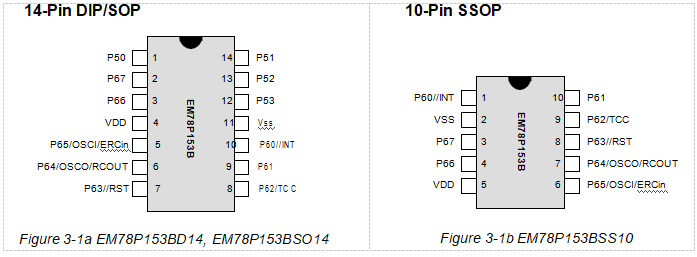

引腳分配
引腳說明
類名 | 功能 | 輸入類型 | 輸出類型 | 說明 |
P50 P51 P52 | P50 P51 P52 |
ST |
CMOS |
雙向 具有可編程下拉功能的 I/O 引腳 |
P53 | P53 | ST | CMOS | 雙向 I/O 引腳 |
P60/INT |
P60 |
ST |
CMOS |
雙向 I/O 引腳與 可編程上拉,下拉,
開漏和喚醒引腳從休眠模式時引腳 狀態變化。 |
/INT | ST | - | 由a觸發的外部中斷引腳 下降沿 | |
P61 |
P61 |
ST |
CMOS |
雙向 I/O 引腳與 可編程上拉,下拉,
開漏和喚醒引腳從休眠模式時引腳 狀態變化。 |
P62/TCC |
P62 |
ST |
CMOS |
雙向 I/O 引腳與 可編程上拉,下拉,
開漏和喚醒引腳從休眠模式時引腳 狀態變化。 |
TCC | ST | - | 實時時鐘的外部輸入 / 計數器時鐘 | |
P63//復位 |
P63 |
ST |
- | 輸入引腳和休眠喚醒引腳 引腳狀態改變時的模式。 |
/RESET | ST | - | 外部上拉復位引腳,有效 低。 | |
P64/OSCO/RCOUT |
P64 |
ST |
CMOS |
雙向 I/O 引腳與 可編程上拉,
開漏和喚醒引腳從休眠模式時引腳 狀態變化。 |
OSCO | - | XTAL | 晶體/諧振器的時鐘輸出 振蕩器 | |
RCOUT |
- |
CMOS |
內部RC時鐘輸出 振蕩器和外部 RC 振蕩器 | |
P65/OSCI/ ERCin |
P65 |
ST |
CMOS |
具有可編程功能的雙向 I/O 引腳 上拉、
開漏和喚醒引腳從睡眠模式當引腳 狀態變化。 |
OSCI | XTAL | - | 晶體/諧振器的時鐘輸入 振蕩器 | |
ERCin | AN | - | 外部RC輸入引腳 | |
P66 P67 |
P66 P67 |
ST |
CMOS |
具有可編程功能的雙向 I/O 引腳 上拉,
漏極開路和喚醒引腳從睡眠模式當引腳狀態改變時。 |
VDD | VDD | 電源 | - | 芯片供電 |
VSS | VSS | 電源 | - | 芯片接地 |

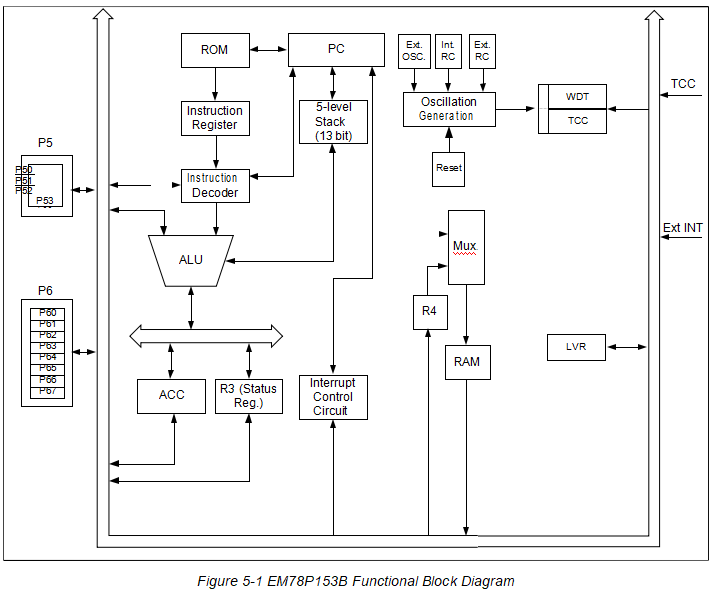

功能說明
絕對最大額定值
偏置溫度 |
0°C |
到 |
70°C |
儲存溫度 |
-65°C |
到 |
150°C |
輸入電壓 |
VSS - 0.3V |
到 |
VDD + 0.5V |
輸出電壓 |
VSS - 0.3V |
到 |
VDD + 0.5V |
工作電壓 |
2.3V |
到 |
5.5V |
工作頻率 |
DC |
到 |
20 兆赫 |

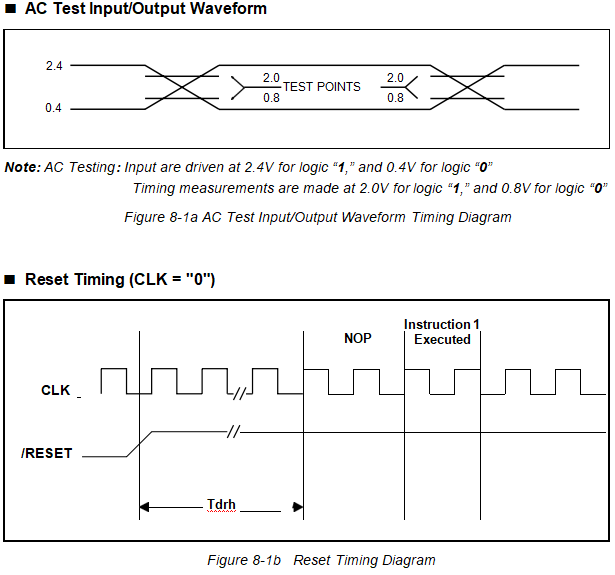

時序圖
交流測試輸入/輸出波形 注意:交流測試:輸入驅動為 2.4V 邏輯“1”和 0.4V 邏輯“0” 時序測量在 2.0V 邏輯“1”和 0.8V 邏輯“0” 圖 8-1a AC 測試輸入/輸出波形時序圖
