應廣單片機(PADAUK) 微控制器的特點
分析應廣單片機(PADAUK)芯片的模型范圍,可以識別以下特征:
各種外殼中的微控制器,從SOT 23-6 u(PMS150,4個輸入/輸出端口)到SOP28(PFC460,到26個委托/輸出端口),值得注意的是,對于同一微控制器,船體有各種版本;
程序的內存容量從512到4096個字,RAM從64到256字節的量;
時鐘速度高達16 MHz(來自內部時鐘發生器),大多數處理器命令在一個時鐘中執行;
微控制器缺乏硬件接口(UART,I2C,SPI等),內置在IDE代碼生成器中,以用軟件實現它們;
有具有閃存(MPT)和一次可編程(OTP)的模型;
一些微控制器配備了所謂的“程序處理器陣列”(FPSPA),關于它是什么以及如何使用它,我們將在下面討論。
制造商的官方網站有英文和中文所有控制器型號的文檔。全功能的FPPA IDE開發環境可供下載(我們稍后將討論安裝并與之配合)。程序可以寫在經典的匯編上,但制造商還提供了C語言的變體 - Mini.C,我認為這非常有趣。

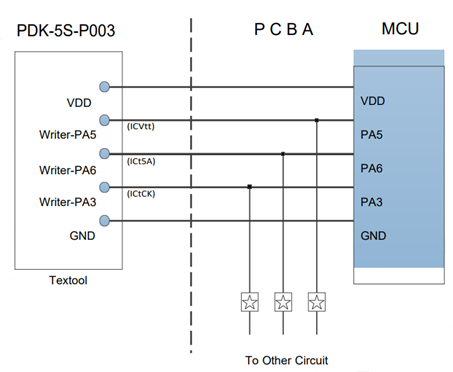

為實驗開發了調試費。微控制器PFC161的文檔說,微控制器支持架構內編程模式。為此,使用了五條程序員線:ICPCK、LASPA、VDD、GND和ICVPP。它們分別連接到微控制器的引腳:PA3、PA6、VDD、GND 和 PA5。
符號“星”可以指電阻器和電容器。它們用于將程序信號的導線與外圍電路隔離。電阻應約為10 kO,如果使用容量,則應約為220 pF。
使用電壓限制編程(低伏編程),而:
- 不要在電壓小于5.0 V的電壓下連接VDD和GND穩定器,程序員本身為可編程MK供電,因此懸掛在飲食上的所有東西都不應消耗超過20mA;
- 不連接容量超過500μF的容量在VDD和GND之間;
- PA3、PA5 和 PA6 編程線不應用于為任何負載供電。
一般來說,這樣的要求是相當可以理解的。以防萬一添加一個DIP開關,將編程中使用的微控制器線與電路板的其余部分?jǐn)嚅_(kāi)。

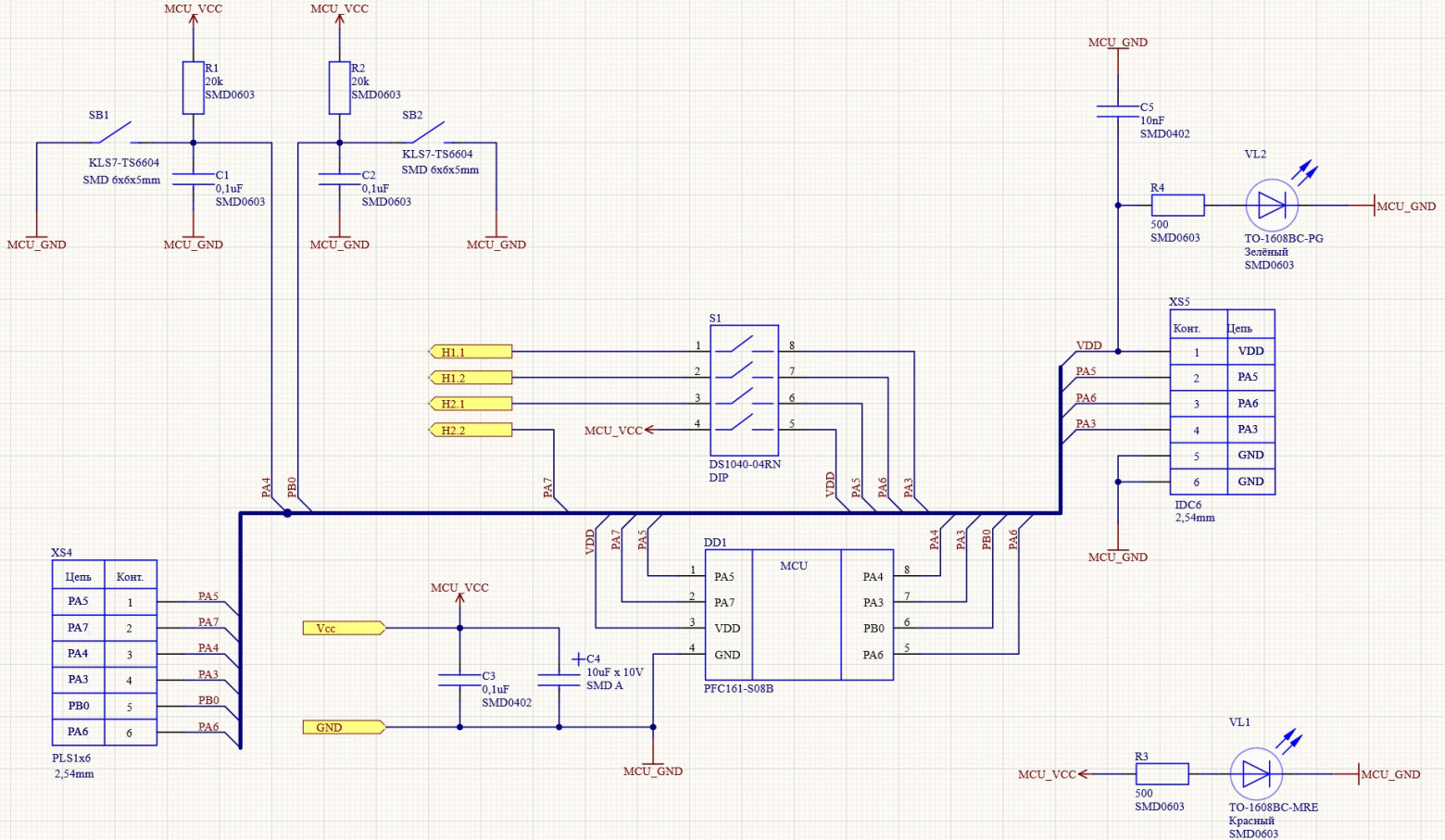

事實證明,這是一種綁帶微控制器的方案:

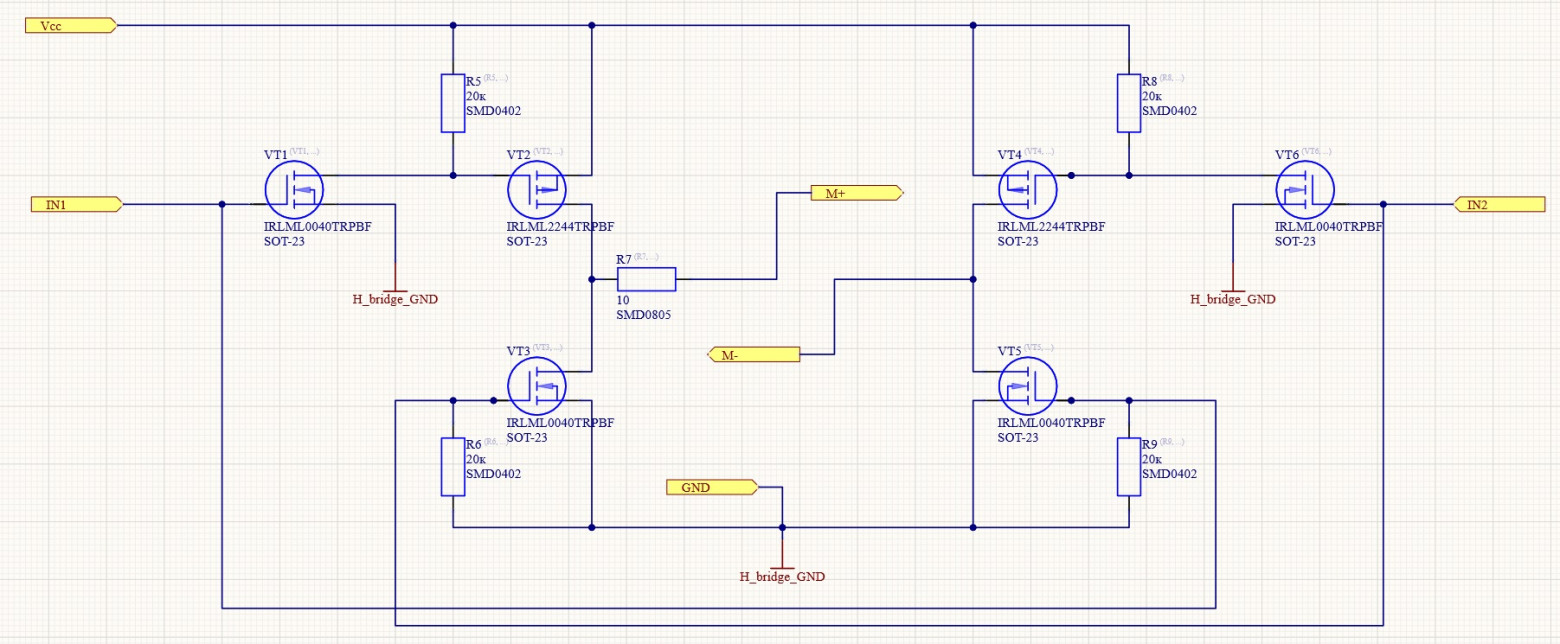

XS5(IDC-6)連接器實際上用于連接到程序員。在板上還增加了一對用于負載切換的H橋(目標費用中的微控制器將控制雙極步進器)。

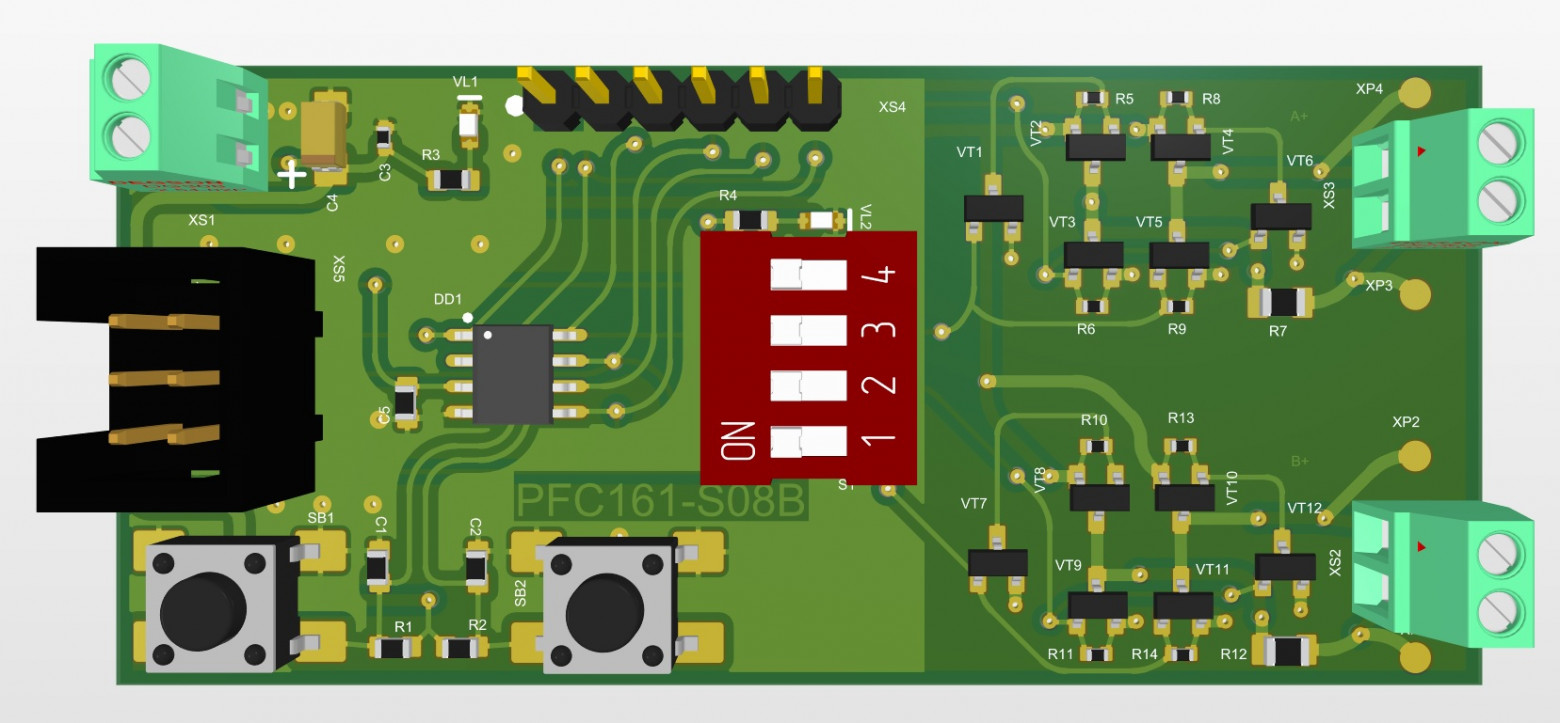

這是一個如此美麗的模型:

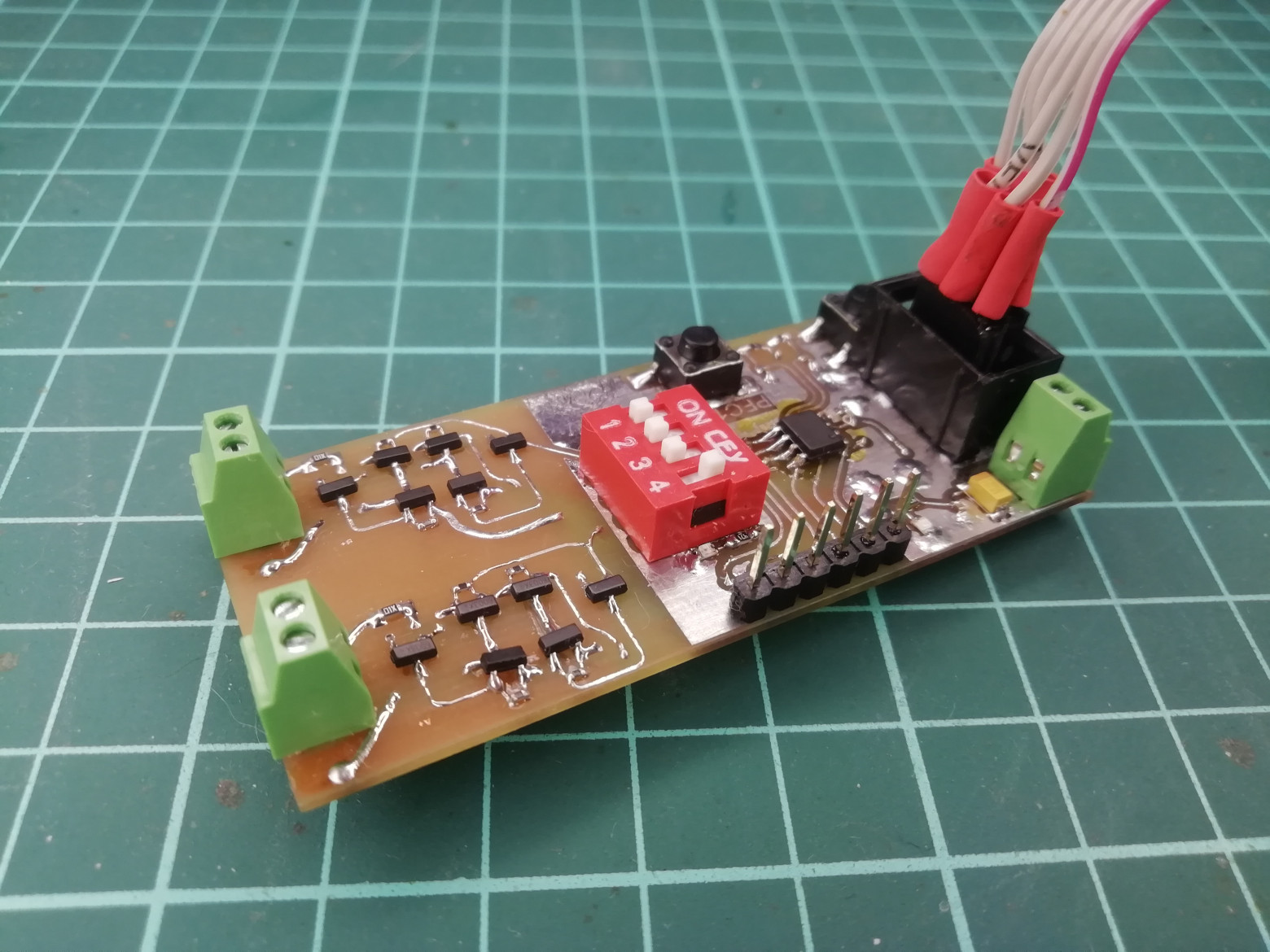

這就是實施:

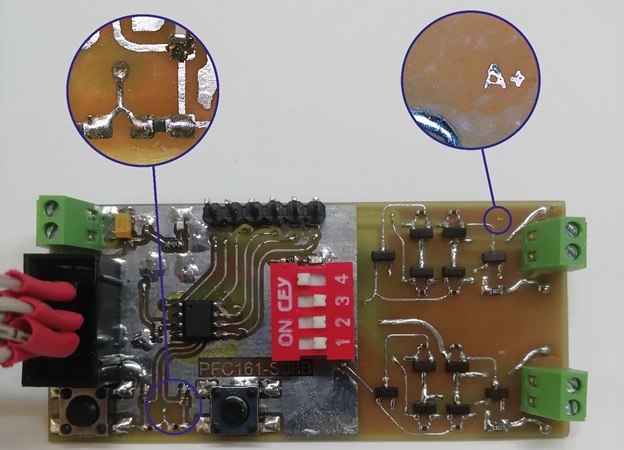

信號和電源路徑,厚度為0.25毫米,僅用于測試LUT技術的能力。有趣的是,獲得了微型接觸指定(在印刷電路板的形式上很高)。起初我以為它們會在轉移圖紙或蝕刻時消失得無影無蹤,但沒有,保存!符號線的厚度為0.07毫米。
組裝和檢查調試板后,您可以繼續創建項目并編寫固件
FPPA IDE 中的第一個項目

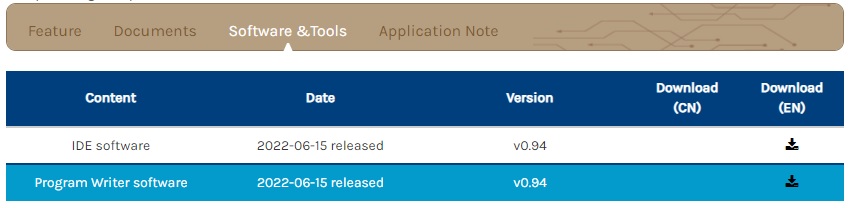

如上所述,開發環境完全免費,可在制造商的官方網站上下載
下載并拆包存檔后,它將擁有唯一的exe文件。我們開始它,并觀看安裝的驚人程序的工作,這不會問你絕對沒有什么,但只會報告成功安裝。幾個圖標將出現在桌子上。
FPPA IDE是開發環境。Writer 是與程序員一起工作的實用工具,它也可以從 IDE 獲得。

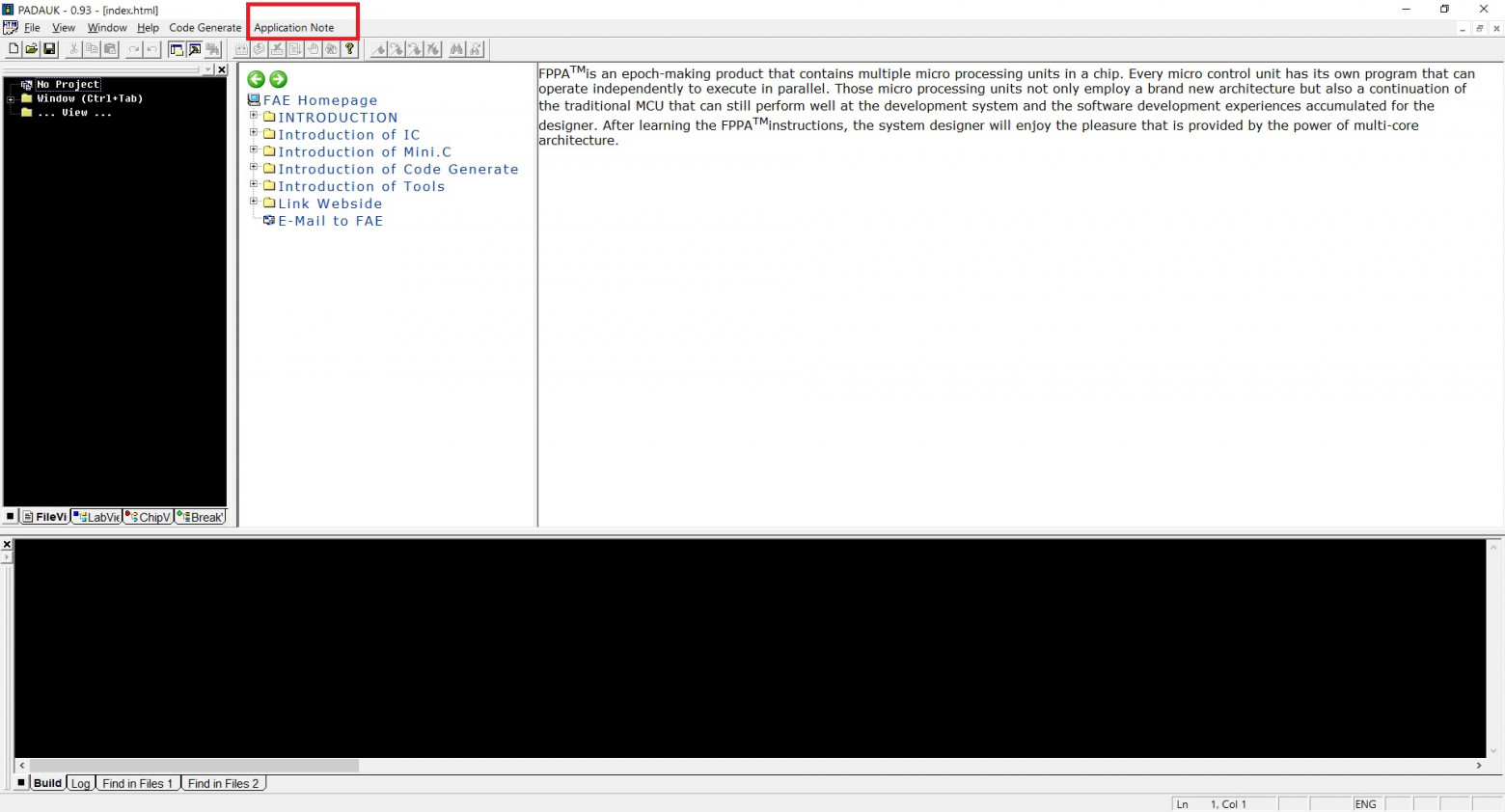

啟動IDE。最后一個項目或文件打開,如果我們第一次運行,應用程序注意也可以從頂部面板獲得。以下是處理器命令上的文檔,mini.C編程語言的描述,代碼生成器的描述。
一切看起來熟悉和標準。在文件管理器的左側,在編譯器消息的底部,在代碼編輯器窗口的中央部分。頂部面板上有一個工具包。

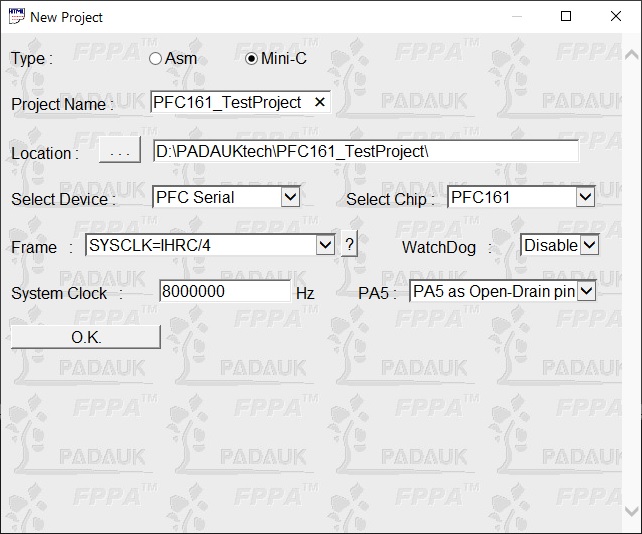

創建項目: 文件 / 新項目

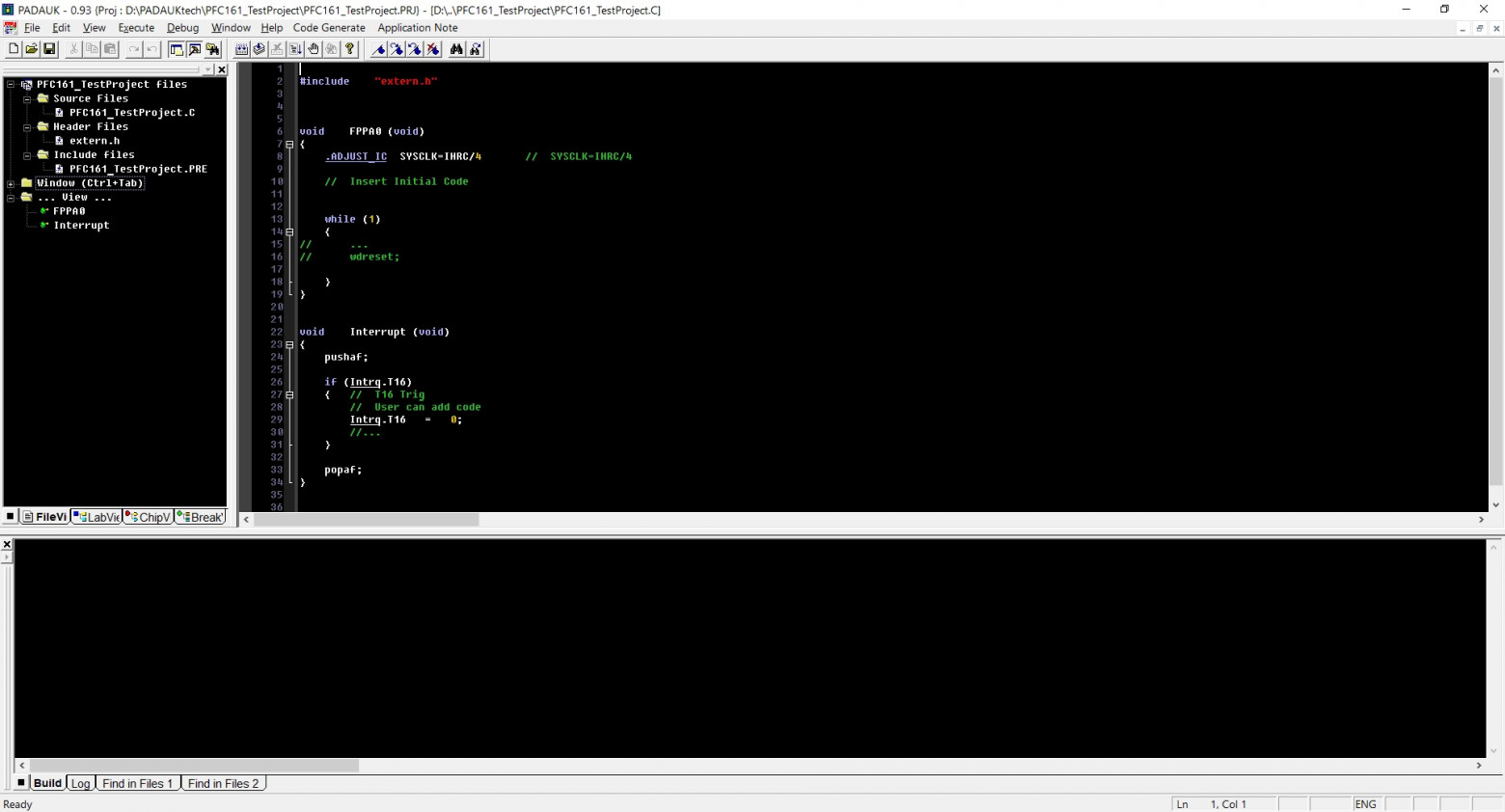

我們?cè)O(shè)置項目名稱,在指定地點將創建一個文件夾,其名稱為項目。選擇一個系列和一個微控制器模型。其余的設置還沒有觸及,我們稍后會處理。單擊確定并查看生成的項目。

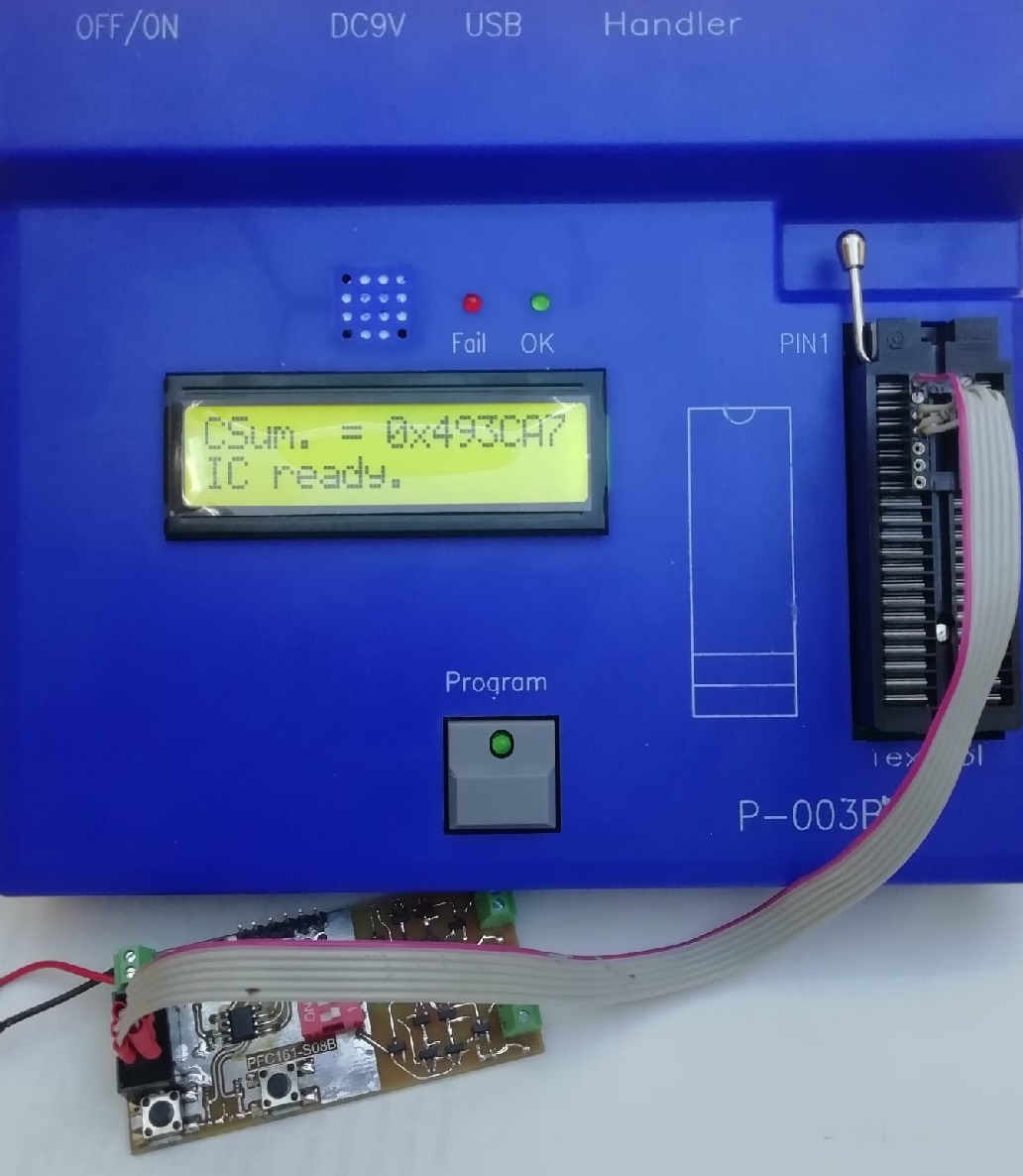

現在,您可以將我們的微控制器連接到前面板。由于我們將對內部程序進行編程,因此您需要一根連接調試板上的連接器和程序員前面板上的夾緊面板的導線。我們將制作另一個適配器,連接適當?shù)囊_,在調試板上到程序化器的連接器。在程序員的屏幕上將有一個銘文“IC ready”,這意味著微控制器已準備好固件。

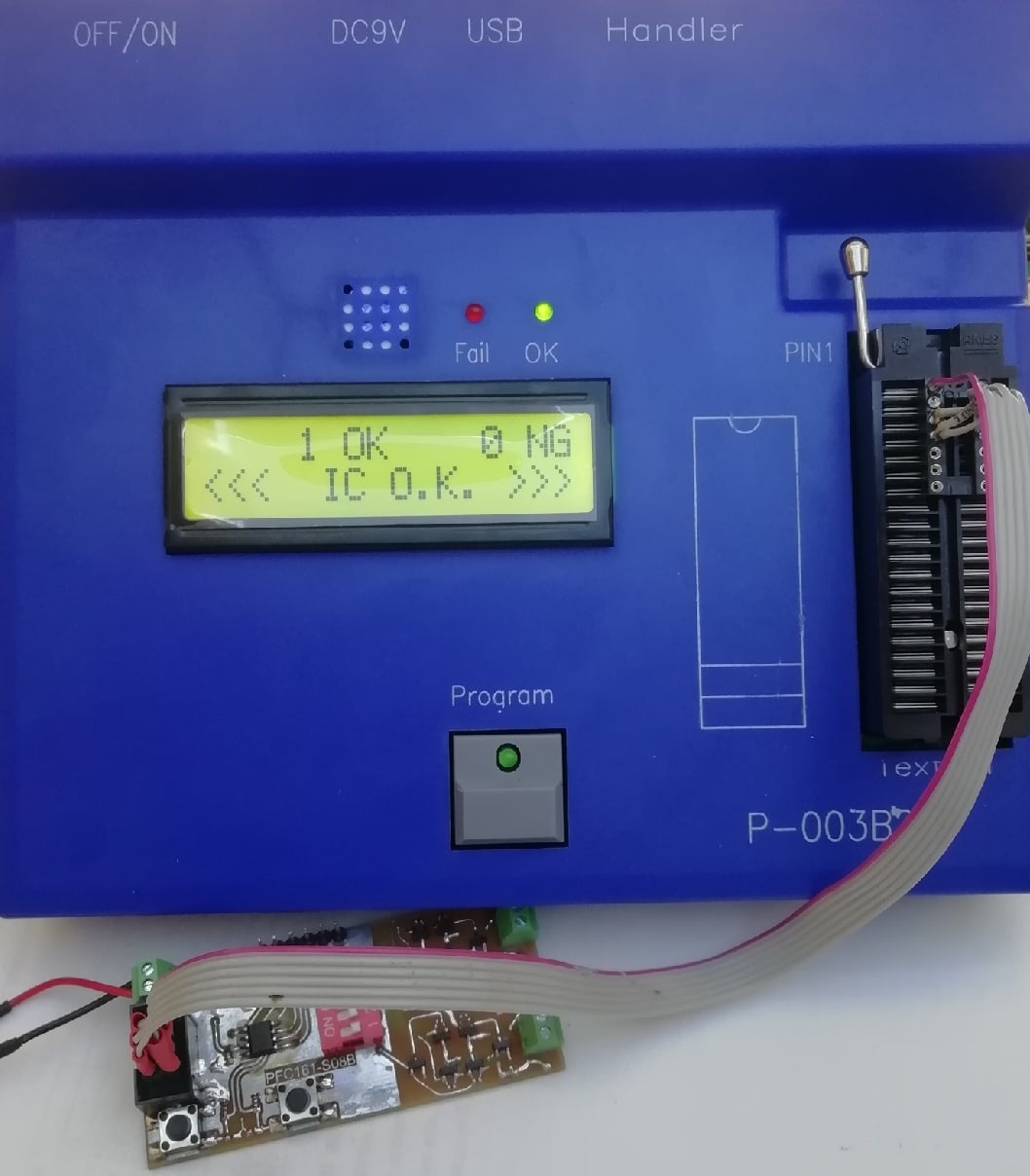

在"寫入器"窗口中,按軟件本身的自動程序圖標或程序按鈕。加載固件的程序?qū)㈤_(kāi)始。之后,在屏幕上,我們將看到一個關于成功操作的消息。
現在,您可以斷開程序員并連接調試板的電源。
事實是問題所在,我們的固件什么也不做。
Mini.C 上的編程
首先,我嘗試實現一個簡單的算法,使用位于PCB上的驅動程序來控制步進電機。通過點擊其中一個按鈕,它應該在給定的步驟上向一個方向旋轉,通過按下另一個按鈕 - 在相反的方向上采取相同數量的步驟。由于我在C上為大多數項目編寫固件,因此對于這些控制器,我選擇了Mini.C,希望它更容易習慣它。
關于這種語言和編譯器的特性,該怎么說呢?的確,語法作為C語言。編譯器不支持將參數轉移到函數。此外,該函數不能返回值。但有跡象和全球變量。
這里的數據類型在名稱上有些不同,但一般來說,它們的含義與經典的SI相同。不支持浮點計算。所有算術都只是整數。
開發環境不喜歡評論中的西里爾字母。不,你可以正式寫評論。編譯時,他不會給出一個錯誤。但是,出于某種原因,當保存文件并重新打開時,一些字符會更改為問號。好吧,這很好,但是!當你嘗試執行編譯器時,回收器會掛起,介質會飛出。我痛苦了很久,不明白是什么原因。錯誤是浮動的。也就是說,包含包含西里爾語注釋的新創建文件可以是“重新組裝”,并且沒有重新打開。奇跡......
#include "extern.h"
// H橋引腳
#define AP 7
#define AN 5
#define BP 3
#define BN 6
// 電機工作模式
#define STOP 0
#define FORWRD 1
#define BACKWARD 2
#define DEADTIME 30
#define PHASE_DEL 3000
BYTE motorDirection = STOP;
BYTE stepperPhase[10];
WORD pntStart, pntEND, phaseCounter;
WORD delCounter;
WORD delValue = 0;
WORD stepCounter = 0;
void delay_tick (void) {
while(delValue > 0) {
delValue -= 1;
nop;
}
}
void FPPA0 (void)
{
.ADJUST_IC SYSCLK=IHRC/8, Init_RAM;
//電機步進相位
stepperPhase[1] = (0< stepperPhase[2] = (0< stepperPhase[3] = (0< stepperPhase[4] = (0< stepperPhase[5] = (0< stepperPhase[6] = (1< stepperPhase[7] = (1< stepperPhase[8] = (1<
// 之前的stepperPhase[phaseCounter]
// поэтому используем указатели
pntStart =&stepperPhase[0];
pntEND=&stepperPhase[9];
相位計數器 = pntStart+1;
刪除計數器 = 1;
PA = 0b00000000； // AP強烈建議您在進行配置更改之前清除端口數據寄存器。
PAC = 0b11101000；
PB = 0b00000000；
PBC = 0b00000000；
同時(1)
{
// 按鈕控制
如果(PA.4 == 0)
{
電機方向 = FORWRD;
步數計數器 = 50;
}
如果(PB.0 == 0)
{
電機方向=向后；
stepCounter = 50;
}
while(stepCounter > 0)
{
if(motorDirection == FORWRD)
{
phaseCounter += 1;
delCounter += 1;
}
else if(motorDirection == BACKWARD)
{
phaseCounter -= 1;
delCounter -=1;
}
// 相位控制
if(phaseCounter == pntStart)
{
phaseCounter = pntEND - 1;
}
else if(phaseCounter == pntEND)
{
phaseCounter = pntStart + 1;
}
// 延時控制
if(delCounter == 0)
{
delCounter = 2;
}
else if(delCounter == 3)
{
delCounter = 1;
}
// 當前步驟在引腳上發送
PA = (PA & 0b00010111) | （*相位計數器）；
/* 為避免使PA.4數據寄存器的值混亂，
* 首先閱讀內容，
* 應用掩碼，然后才插入當前引擎階段
*/
delValue = PHASE_DEL;
if(delCounter == 1)
{
delValue = 死區時間；
}
延遲滴答（）；
/* 是的，這里可以不用手寫功能，
* 只需使用命令 .DELAY 4000
*（同樣不能傳遞變量），
* 但我想知道它是如何工作的
*/
步數計數器 -=1;
}
// 禁用步進器
電機方向=停止；
PA = (PA & 0b00010111);
}
}
void Interrupt (void)
{
pushaf;
if (Intrq.T16)
{ // T16 觸發
// 用戶可以添加代碼
Intrq.T16 = 0;
//...
}
popaf;
}
結論
最后能說什么。在遇到應廣單片機(PADAUK)生態系統后,我留下了愉快的印象。以低成本的微控制器 - 不是那么糟糕的事情。如果我們與其他8個金庫微控制器(如Tiny13或Tiny10或PIC10)進行比較,這些微控制器在更廣泛的方面是無與倫比的,那么PFC161在性能上都不遜色于這些同志,也不遜于這些同志的程序的內存量,也不遜色于外圍的豐富性。但它在價格上獲勝,甚至具有可重寫內存的模型。此外,源代碼可以很容易地在PMS152下移植(帶有OTP內存),基于它的產品已經可以復制(前提是您不需要特定的外圍,例如觸摸按鈕控制器)。
當然,也有特點。我得買一個專有的程序員。好,或者收集自己的,好是一個開放的項目。開發環境和Mini.C編譯器,當然,具有...
很快,我將嘗試將我的項目轉移到這些微控制器上,我將看到這將會發生什么,并分享工作的結果
