我們有一個程序播放器與最后一個固件。 現在,我們需要一個編譯器和應用程序來編輯代碼。這里我講的是Windous的版本。編譯器將使用SDCC。VS 代碼的編輯。

從這里,我們下載Windous的VS Code發行版。 Отсюда有一個存檔,您需要工作的其他所有內容都位于其中。

解壓包,在文件夾中,我們有一個發行版:sdcc-4.2.0-x64-setup。持續安裝 SDCC 和 VSCode 程序。除了發行版之外,存檔還有一個文件夾“padauk-scd-scdo-starter-master”。該文件夾包含一個用于編寫Padauk微控制器代碼的程序,下面支持的列表應廣科技單片機的型號:

PMS150C PMS152 PFS154 PMS154

PMS 171171 B ((PMS171B已在此版本中解析)

PFS 172 PFSPFS 173

PMS15A

PFS154 PFS172 PFS173


一、開發環境搭建

編譯器安裝

安裝程序后,打開文件夾:正確的鼠標按鈕是“用代碼打開”



使用SSDC（SDCC）4.2.0版本（優先于4.4.0）

下載地址需根據原文指引獲取

注意版本兼容性：新版需調整配置文件

代碼編輯器配置

推薦CodeBlocks IDE

設置默認編譯器：Settings/Compiler > 選擇SDCC并設為默認

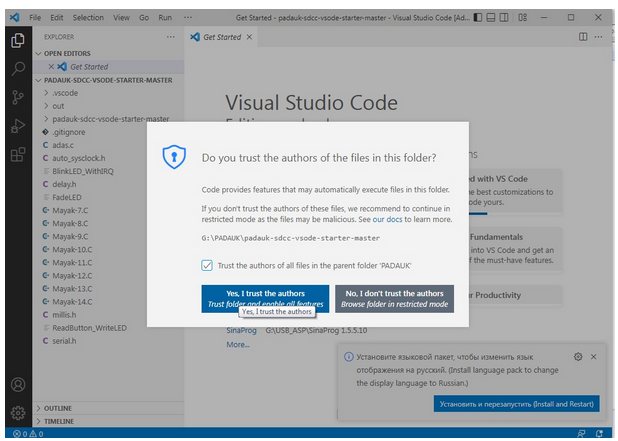

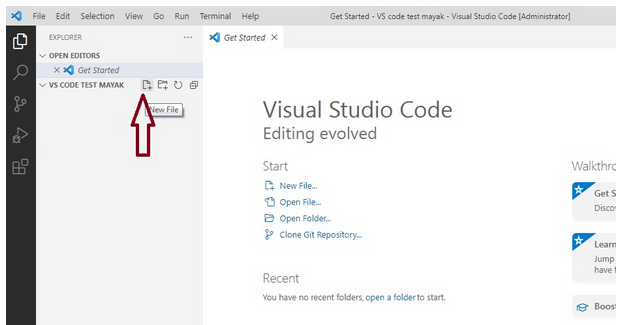

我們同意警告,點擊“是”。使用圖標創建干凈的文件





二、項目創建規范

新建項目

創建空項目（Empty project）

命名規范：建議英文命名（如TEST1）

#define PFS154
#define F_CPU 1000000
#define TARGET_VDD_MV  3000
#define TARGET_VDD  3.0

#include
#include "auto_sysclock.h"
#include "delay.h"

#define BTN_L()!(PA & (1 << 0))// левую кнопку навешиваем на PA0
#define BTN_R()!(PB & (1 << 0))// правую кнопку навешиваем на PB0

// Main program
void main() {
   PAC=0b11111110;                   // Enable Button as digital input
  PAPH=0b00000001;     // подключаем подтягивающие на порт PA,включая вывод кнопоки

  PBC=0b11111110;      // выводы PB определяем на выход кроме PB0
  PBPH=0b00000001;     // подключаем подтягивающий на порт PB0, вывод кнопоки

  int i = 0;
        PB=0;
      _delay_ms(300);
 if (BTN_R()) {   // при нажатии верхней кнопки
    i=7;
   while (i>=0) {
    PB=PB | (1 << i);
    _delay_ms(50);
       i=i-1;
  }
  }
else if (BTN_L()) {  //при нажатии нижней кнопки
    i=0;
    while (i<=7) {
    PB=PB | (1 << i);
    _delay_ms(50);
       i=i+1;
    }
    }
   else {
      PB=255;           // мерцание, если кнопки не нажаты

      _delay_ms(200);
    }
}
// Startup code - Setup/calibrate system clock
unsigned char _sdcc_external_startup(void) {
  AUTO_INIT_SYSCLOCK();
  AUTO_CALIBRATE_SYSCLOCK(TARGET_VDD_MV);
  return 0;   // Return 0 to in SDCC to continue with normal initialization.
}

配置選項：
? 選擇SDCC編譯器
? 僅保留Release配置
? 取消"Create 'Debug' configuration"

項目屬性設置

構建目標 > 構建選項 > 其他選項：
添加MCU專用標志（如"-mpdk14"）

輸出設置：
? 修改擴展名為.ihx
? 取消"Auto-generate filename extension"
? 選擇"Console application"類型

三、應廣科技單片機編譯與燒錄流程

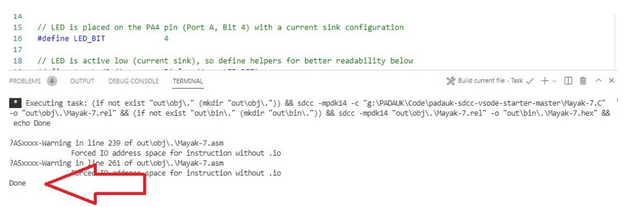

編譯我們的代碼“Cntr+Shift+B”的命令。在下拉窗口中,選擇微控制器的位深度。在這種情況下,PFS154是14。編譯立即開始。如果沒有錯誤,則顯示這樣的文本。報告中最主要的是底部是“完成”。

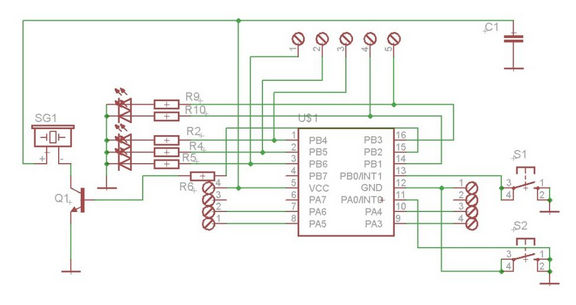

使用此代碼,我們將縫合布局板,其核心是微控制器PFS154-14。





板上有三個LED和一個按鈕。板的設計使其可以輕松安裝在程序機的開關中。其功能有點寬,可以補充第二個按鈕,一個16腿的微控制器PPS154。按鈕與“INT0”、“INT1”的結論相連。



下面是我們需要的幾支球隊。將布局插入程序員

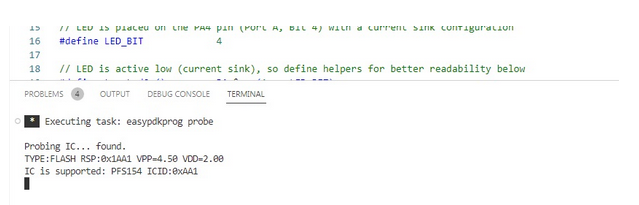

要檢查連接的軟件器和/或微控制器,請將“Cnr+P”熱鍵插入“Probe MC”下拉窗口中的“Task+Geet”。接收結果

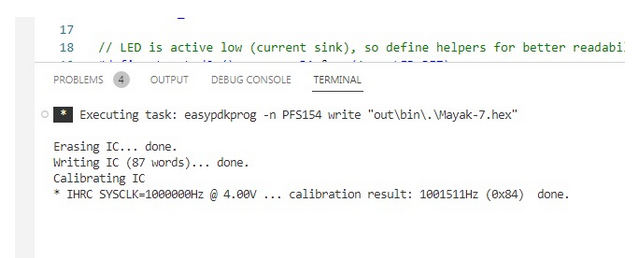

要固件微控制器熱鍵 » Cntr + P " , 在下降窗口中,我們輸入"taksk+space" 選擇"寫入MC " 。在下拉窗口中,選擇我們的微控制器。我們?cè)谄聊簧系玫竭@個結果





我們?cè)贛K中拼接代碼,從程序員那里拉出布局,提供電源。打開電源時,LED開始閃爍,按下按鈕時,一定有運行火的效果。

代碼管理

創建main.c文件并添加示例代碼

通過Ctrl+F9執行編譯

輸出路徑：項目目錄\bin\Release*.ihx

燒錄工具使用

使用EASYPDKPROG（需單獨安裝）

常用命令：
easypdkprog probe # 檢測硬件連接
easypdkprog -n PFS154 write Test1.ihx # 燒錄程序
easypdkprog -n PFS154 read readout.ihx # 讀取固件

四、應廣科技單片機開發示例代碼處理

資源獲取渠道

官方示例（fppa-code-examples）：需原廠IDE

社區資源：
a) sdcc-pdk-code-examples：直接可用
b) free-pdk-examples：需附加頭文件

頭文件配置

下載完整項目包（GitHub Code/Download ZIP）

文件部署：
├─ easy-pdk/ → SDCC安裝目錄\include
├─ pdk/ → SDCC安裝目錄\include
└─ *.h → 項目同級目錄

五、兼容性注意事項

設備支持

全支持型號：PFS154/PFS172/PFS173等

有限支持：PMS171B（需特殊處理）

開發限制

free-pdk-examples處于開發階段

需手動添加預定義：
#define PFS154
#define F_CPU 10000
#define TARGET_VDD_MV 4000

六、應廣單片機開發的調試建議

版本驗證

確認SSDC版本與社區文件匹配

檢查MCU型號與編譯參數對應關系

路徑管理

確保頭文件路徑正確

驗證輸出文件生成路徑

燒錄檢測

優先執行probe命令確認硬件連接

讀取固件驗證燒錄完整性

附：MCU編譯參數速查表
MCU型號 編譯參數
PFS154 -mpdk14
PMS150C -mpdk13
PMS132 -mpdk15
PMS134 -mpdk16

注：具體參數需根據實際MCU架構調整，建議參考SDCC官方文檔和Free PDK社區更新說明
