在本分步指南中,我們將檢查組裝的程序員,并嘗試執行PADAUK微控制器的測試固件。

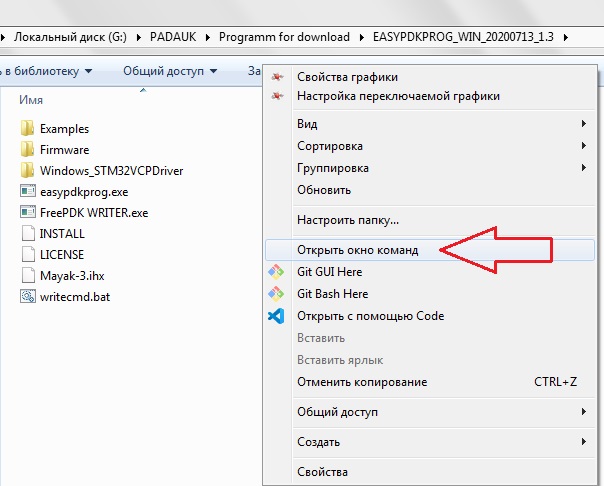

首先,我們來檢查一下程序員。免費 PDK 軟件播放器的應用程序稱為 EASYPDKPROG,從命令行運行。從這里下載。拆包。將軟件連接到USB。現在從命令行打開文件夾:在任何空閑的地方Shift + PCM,然后選擇“打開命令窗口”。





在打開的窗口中,我們輸入命令:

easypdkprog 探頭

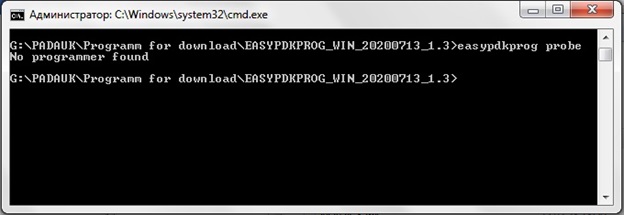

此命令檢查連接的軟件和微控制器。如果她沒有看到程序員,她將如何回答:

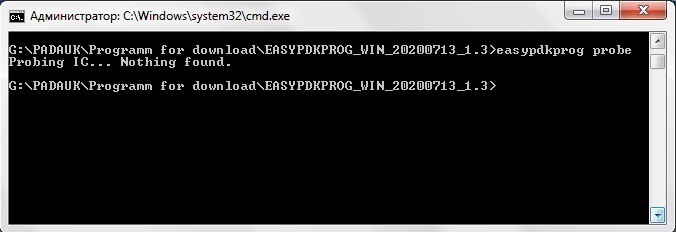

如果一切正常,并且程序檢測到程序員,那么會有這樣一個答案:

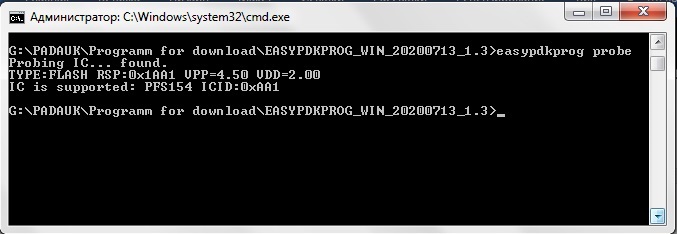

如果程序員配備了列表中的微控制器,那么其名稱必須存在于響應中:

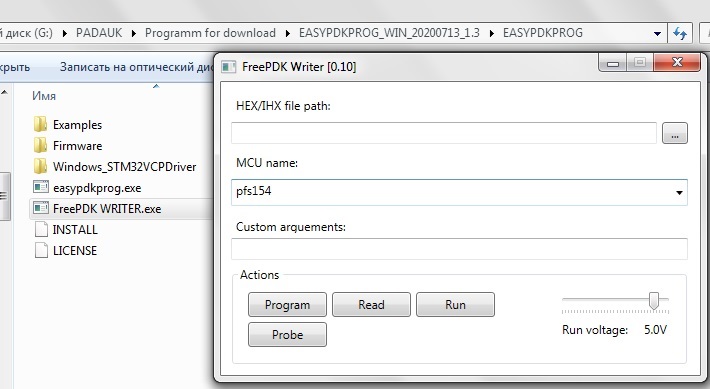

順便說一句,為了不輸入命令,您可以使用FreePDK-WRITER程序:源代碼可以從這里下載。執行的文件不會在那里發布,因此您必須自己收集。我為你做的:

兩者.exe文件必須在一個文件夾中。





答案也將出現在CMD窗口。以下是兩個編譯文件:一個用于重復可編程的PFS154,另一個用于單編程PMS150C(一個價格為3美分)。

PADAUK 微控制器的固件

讓我們試著檢查一下測試。不幸的是,對于150C,這將是第一次也是最后一次。這是一個無法挽回的損失。

在這兩種情況下,LED都掛在PA4的輸出上。程序員連接方案也是標準配置:







在某些情況下,連接的外圍不允許系統地縫合微控制器。因此,建議在固件后將LED連接到Pin PA4。

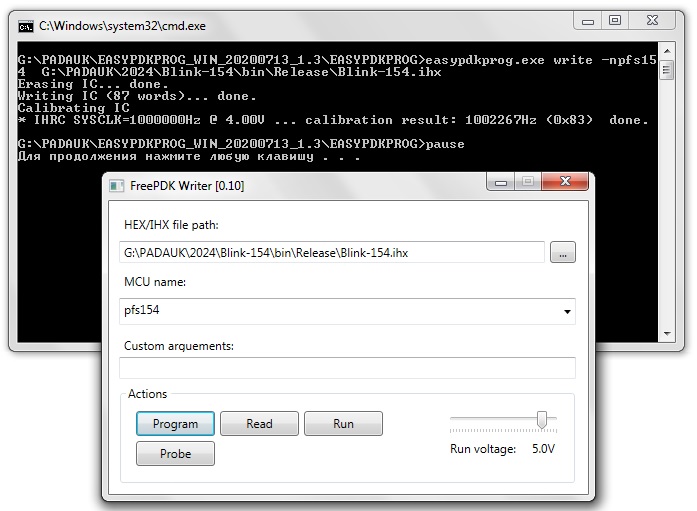

在PADAUK PFS154微控制器的成功固件之后,我們在命令行中得到了這個答案:





這意味著它進展順利。請記住,控制器上的電源僅在固件的那一刻提供,并且要看到閃爍的LED,您需要提供外部電源。



遇到 PADAUK 燒錄問題？本教程指導你檢查 EASYPDKPROG 燒錄器連接狀態，解讀命令行響應（如“未找到燒錄器”、“寫入完成”），并成功燒錄 PMS150C/PFS154 測試固件。提供 FreePDK-Writer 使用說明、連接圖及燒錄后 LED 測試方法

核心性能特點

1. 極致性價比

   • 入門級型號（如 PMS150C）單價低至 3美分，堪稱全球最便宜單片機之一，專為超低成本、大批量產品設計。

2. 超低功耗

   • 休眠電流低至 0.1μA，支持多級喚醒，適合電池供電設備（如遙控器、傳感器）。

3. 精簡架構

   • 8位/16位定制內核（如 PDK13/14/15），指令集精簡，運行效率高，但資源有限（RAM 僅 64B~128B，ROM 1K~4K）。

4. 封裝靈活

   • 提供 SOT23-6、SSOP-16 等微型封裝，節省PCB空間。

5. OTP/MTP存儲

   • 多數型號為 OTP（一次性編程）（如PMS150C），少量支持MTP（多次編程）（如PFS154）。

---

典型應用場景

1. 消費電子

   • 電子玩具（LED閃爍控制）、一次性小家電（指甲燈、迷你風扇）。

2. 智能家居

   • 遙控器按鍵掃描、溫濕度傳感器信號處理。

3. 工業控制

   • 低成本定時器、IO擴展模塊、簡易電機驅動（如風扇調速）。

4. 物聯網終端

   • 電池供電的無線傳感器節點（數據采集+基礎邏輯控制）。

---

開發關鍵點

1. 專用工具鏈

   • 編程依賴開源工具 EASYPDKPROG（命令行）或 FreePDK-Writer（需自編譯GUI）。

2. 硬件設計注意

   • 燒錄時需斷開外圍電路（防止干擾），運行需獨立供電（編程器僅燒錄供電）。

3. 資源優化

   • 代碼需高度精簡（避免復雜算法），直接操作寄存器提升效率。

4. 替代方案

   • 需多次調試的場景建議選 MTP型號（如PFS154），避免OTP芯片報廢風險。

---

總結

PADAUK 憑借極致成本與功耗控制，在簡單控制、超低預算、海量生產領域不可替代，尤其適合功能固定的消費級產品。但受限于OTP存儲和開發生態，復雜項目需評估替代方案（如STC8、CH32V003）。
