應廣編程器（Padauk Programmer）全解析：開源低成本MCU編程工具指南
本文詳細介紹應廣編程器的核心優勢、版本迭代、硬件組成、使用方法及常見問題解決，助您快速掌握這款開源低成本MCU編程工具的應用。
什么是應廣編程器（Padauk Programmer）？
應廣編程器（Padauk Programmer）是一款專為應廣（Padauk）低成本微控制器（MCU）設計的開源編程設備，支持通過USB接口對Padauk系列處理器進行程序燒錄、調試與運行。
其硬件與軟件完全開源，由Martti Paalanen和Matti Nummi于2020年啟動開發，目前已進入穩定可用狀態，成為嵌入式開發者入門低成本MCU的高性價比選擇。
應廣編程器核心優勢與特點
1. 極致性價比，適配超低價MCU
應廣處理器以3-12美分的單價著稱，價格與引腳數量直接相關（引腳越少成本越低），非常適合低成本嵌入式項目（如物聯網傳感器、小家電控制、簡易自動化設備等）。應廣編程器作為配套工具，硬件成本低且開源，大幅降低了入門門檻。
2. 全開源生態，支持二次開發
- 硬件開源：電路圖、PCB布局文件完全公開，可基于需求修改設計（如適配特殊連接器、優化供電電路等）。
- 軟件開源：配套編程工具
easypdkprog基于開源協議發布，支持代碼二次開發與功能擴展。 - 開源項目地址：Free PDK GitHub倉庫
應廣編程器版本迭代與發展
| 版本號 | 發布時間 | 核心改進 | 狀態 |
|---|---|---|---|
| 1.0.1 | 2020年9月11日 | 首個穩定版本，完成量產系列 | 已量產，穩定可用 |
| 2.0.0 | 2021年1月17日 | 修正PA6/PA7信號交叉問題，優化元件選型 | 未量產，文件未經驗證 |
注意：版本2.0.0目前僅提供設計文件，使用時需自行驗證正確性，風險由用戶承擔。
應廣編程器硬件組成與細節
核心部件清單
應廣編程器的硬件組件經過優化適配，確保低成本與可用性平衡，主要包括：

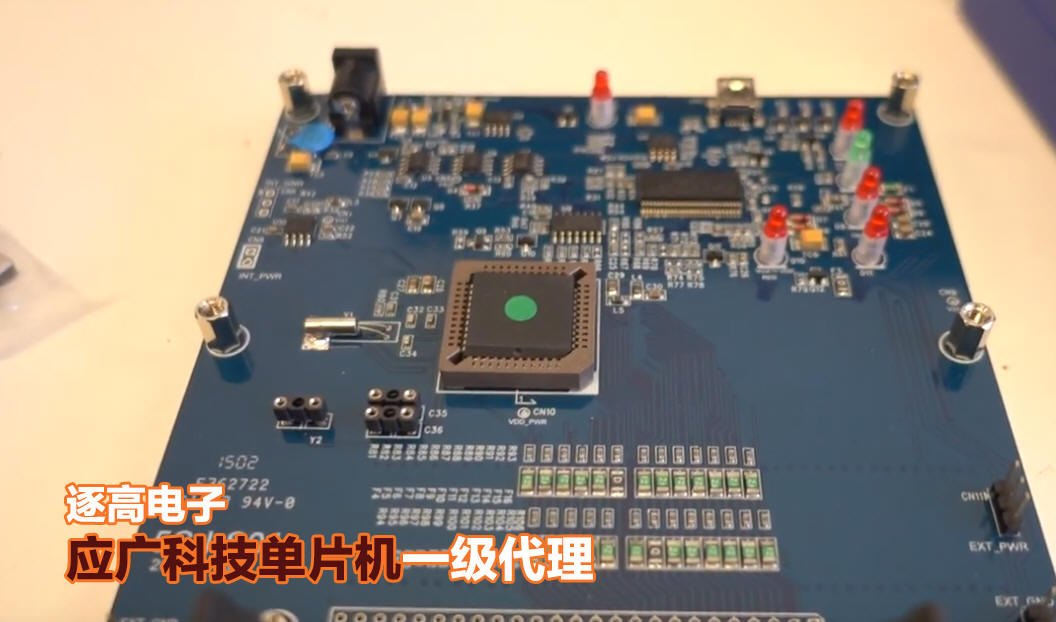

- 核心電路板：基于Free PDK設計修改，適配JLCPCB元件庫。

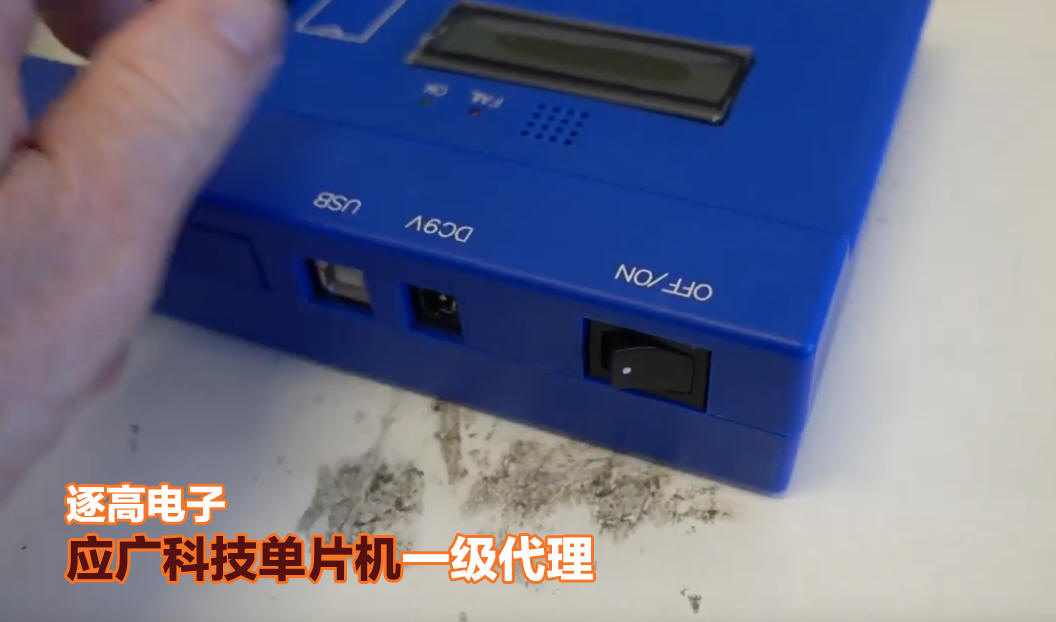

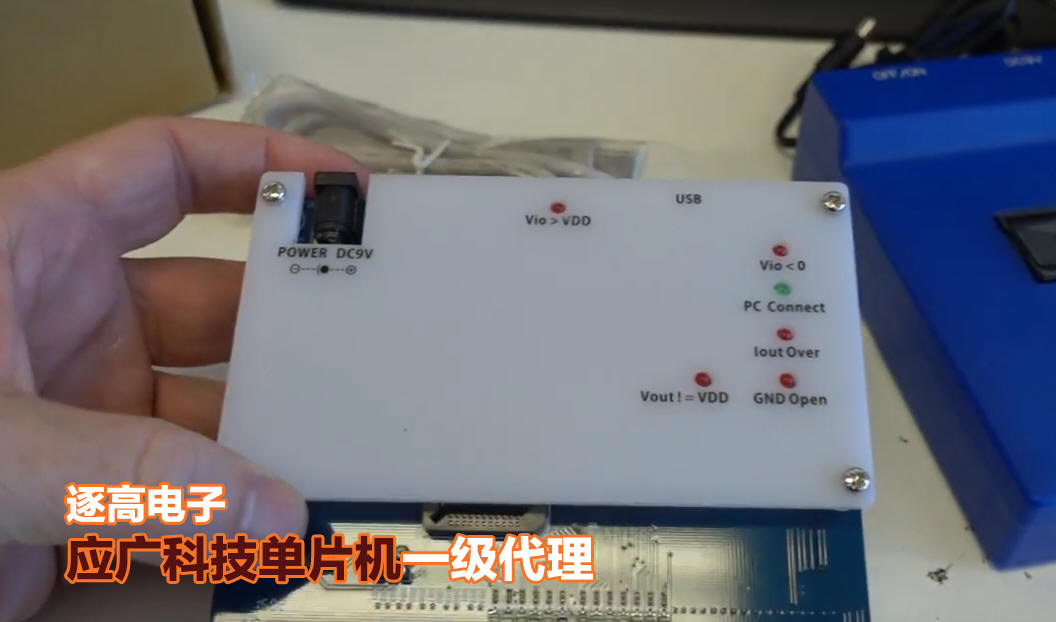

- 接口部件：USB mini B連接器（供電與數據傳輸）、16引腳/8引腳編程連接器、2x3引腳端子編程連接器。

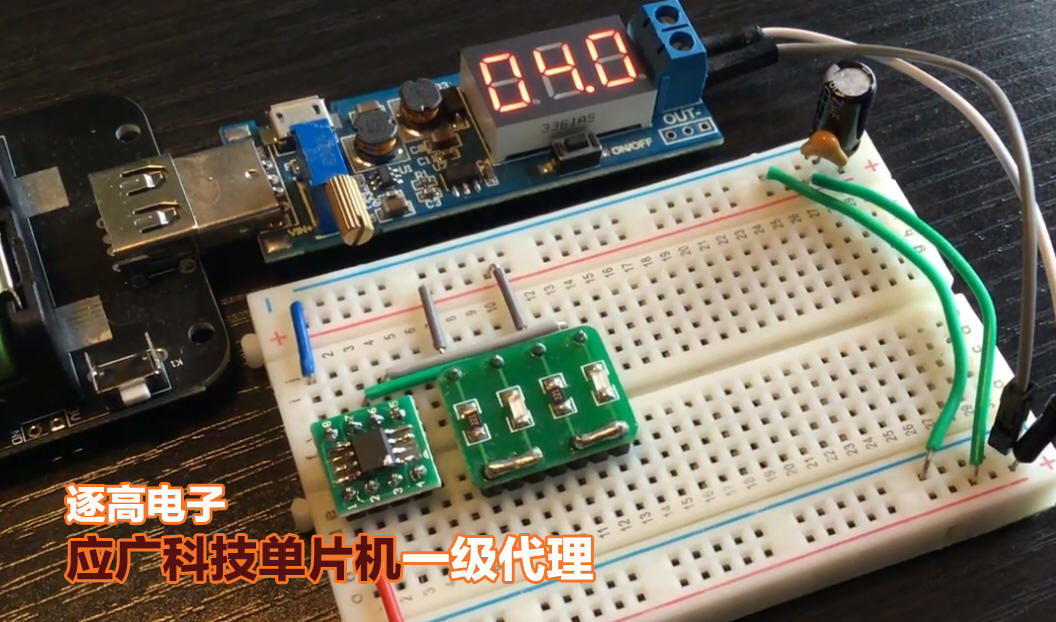

- 輔助工具：維修套件（用于修復硬件問題）、breakout板（含SOT23-6插座轉換板，適配小型封裝處理器）。
硬件設計亮點
- 貼片元件優化：將原始設計中的直插晶體振蕩器改為貼片元件，提升穩定性與小型化適配。
- 供應鏈適配：元件選型優先采用JLCPCB可提供的型號，降低批量制作成本（JLCPCB支持PCB、元件采購與組裝一站式服務）。
應廣編程器準備與安裝指南
前提條件
- 硬件支持：需準備應廣編程器實體設備（可自行制作或采購），確保連接器、電路無物理損壞。
- 軟件環境：
- 操作系統：支持Windows、Linux（推薦Ubuntu/Debian）、macOS。
- 驅動安裝：Linux通常無需額外驅動，Windows需安裝USB轉串口驅動（如CH340驅動）。
- 工具獲取：下載開源編程工具
easypdkprog，地址：Free PDK releases。
應廣編程器使用教程（附實戰命令）
基礎操作流程

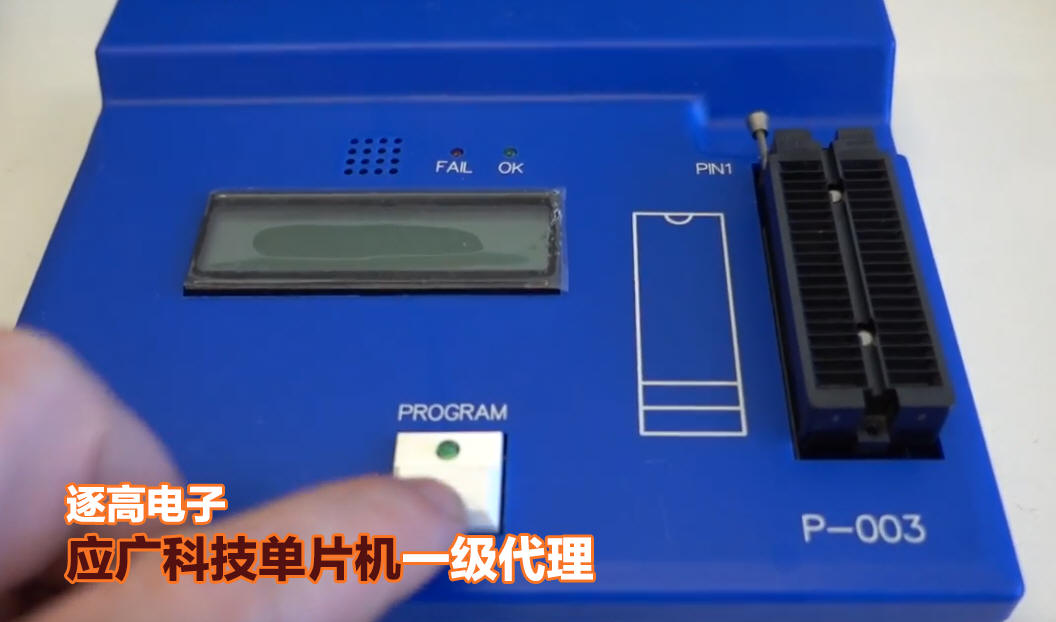

1. 硬件連接：
- 將處理器正確插入編程底座：USB連接器朝左，處理器編程引腳對準底座底部標記區域，1號引腳朝上（左側）。
- 通過USB線將編程器連接至電腦，確保設備被系統識別（Linux可通過
ls /dev/ttyACM*查看端口）。
核心命令實戰
| 功能需求 | 命令示例 | 說明 |
|---|---|---|
| 測試編程器連接 | ./easypdkprog -v probe |
驗證編程器是否被識別，返回硬件/固件版本 |
| 讀取處理器信息 | ./easypdkprog -v -n PFS154 probe |
識別處理器型號（如PFS154）與ICID |
| 燒錄程序到處理器 | ./easypdkprog -v -n PFS154 write test.ihx |
擦除舊數據并寫入新程序（支持.ihx格式） |
| 運行已燒錄程序 | ./easypdkprog -v start |
啟動處理器并輸出運行日志（按Esc停止） |
| 查看幫助文檔 | ./easypdkprog --help |
獲取所有命令參數與功能說明 |
詳細命令示例與響應解讀
測試程序功能：
測試編程器運行狀態：
編程設備未被識別：
編程設備被識別，但處理器未被識別：
編程設備和處理器均被識別：
運行"hello world"示例：
燒錄"hello world"程序到PFS154處理器：
常見問題與故障排除
1. 編程器未被識別
排查步驟：
- 檢查USB線是否完好，嘗試更換端口或電腦。
- Linux用戶確認用戶組權限（添加當前用戶到
dialout組：sudo usermod -aG dialout $USER）。 - Windows用戶確認驅動安裝正確，設備管理器中無黃色感嘆號。
2. 處理器識別失敗
可能原因：處理器引腳反插、底座接觸氧化、處理器型號不支持。
解決方法：重新對齊引腳插入，用酒精清潔底座觸點，確認處理器型號在支持列表中（如PFS154、PMS150C等）。
3. 燒錄后程序無法運行
排查方向：檢查程序文件格式（需為.ihx）、供電電壓是否適配（默認5.0V，可通過-r參數調整）、是否跳過校準步驟（建議保留校準：--nocalibrate會導致時鐘不準）。
應廣編程器應用場景與拓展
典型適用場景
- 低成本嵌入式開發：物聯網節點（溫濕度傳感器）、消費電子（小型玩具控制）、自動化設備（簡易開關控制）。
- 開源硬件學習：適合學生、創客入門MCU編程，理解嵌入式系統原理。
進階拓展
- 硬件定制：基于開源PCB文件修改設計，適配特殊封裝處理器（如SOT23-6、SOP-8等）。
- 軟件擴展：二次開發
easypdkprog，添加自定義功能（如批量燒錄腳本、日志自動分析等）。
相關資源與參考鏈接
- 應廣官網：http://www.padauk.com.tw/index_en.aspx（獲取處理器數據手冊）。
- 元件采購：深圳逐高電子（應廣處理器一級代理商http://m.sc066.com) 、JLCPCB（PCB與組裝）、EasyEDA（電路設計工具）。
- 開源社區：Free PDK GitHub倉庫（技術支持、問題反饋）。
通過本文的全面解析，相信你已對應廣編程器的核心功能、使用方法與優勢有了清晰了解。作為一款開源低成本的編程工具，它為開發者提供了探索低價MCU生態的便捷路徑，無論是入門學習還是實際項目開發，都具備極高的實用價值。
