PDK5S-P-003 燒錄 PML100-S08 方法
重要提示：
如在 handler 上對 IC 進行燒錄，請務必按照 APN004 及 APN011 的指示進行。
為對抗燒錄時的雜訊干擾，請于燒錄時在分選機連接 IC 連接器一端的 VDD 和 GND 之間連接 0.01uF 電
容。但切忌連接標值 0.01uF 以上的電容，以免影響燒錄的正常運行
1. PDK 轉檔
IDE 連接燒錄器后點擊 convert to package，打開待燒 PDK 進入 package setting 頁面，在 package
選項選擇帶有[P003]后綴的封裝，勾選 O/S test only program pin，確認勾選 VDD/PA5 swap 選項，確認 IC
腳位信息，保存并使用新生成的 PDK 文件。步驟參考圖 1、圖 2。

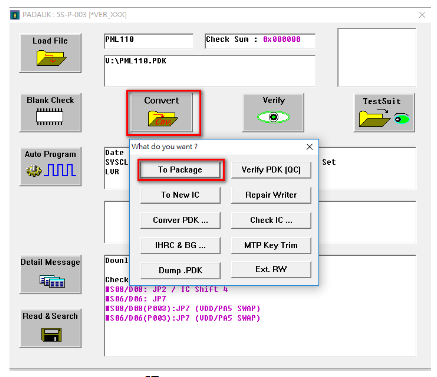

圖 1：Convert PDK

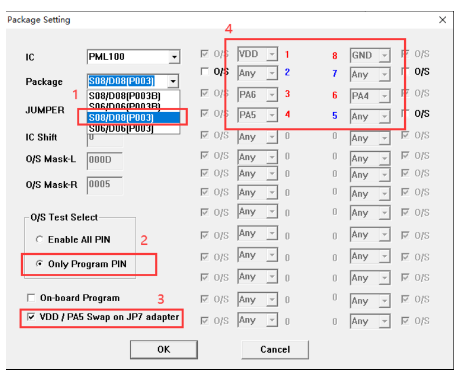

圖 2：PML100-S08 轉檔配置
2. 燒錄器背面 JP7 跳線

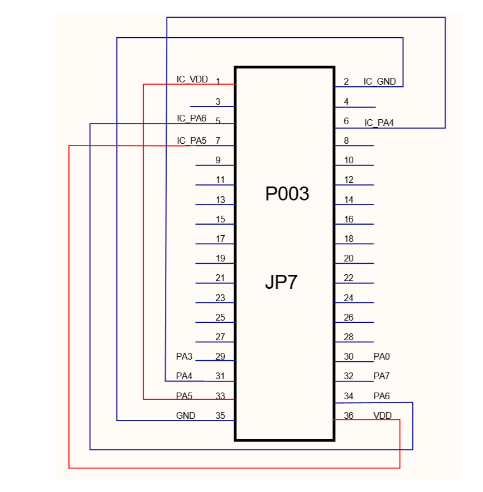

圖 3：PML100-S08 JP7 跳線原理圖
注：跳線時，VDD 和 PA5 需要互換，即燒錄器 VDD 引腳連接到 IC PA5 引腳，燒錄器 PA5 引腳連
接到 IC VDD 引腳。
PDK5S-P-003B 燒錄 PML100-S08 方法

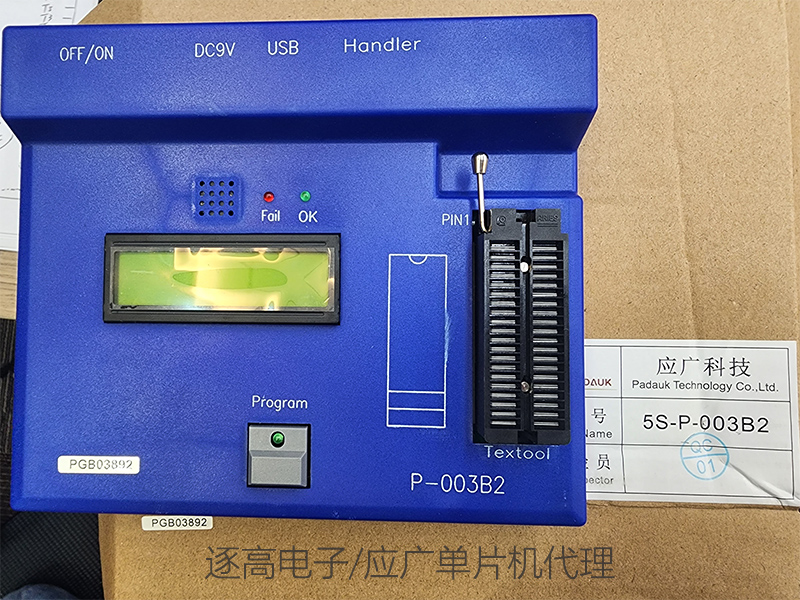

使用 PDK5S-P-003B 燒錄 PML100-S08 時，燒錄器背面 jumper 插 JP2 位置，正面燒錄插座往下空移 4 格，
即可燒錄。
PML100-U06 燒錄方法
PDK5S-P-003 和 PDK5S-P-003B 燒錄 PML100-U06 的方法一致，均采用 VDD/PA5 swap 方式，原理及步
驟與 PDK5S-P-003 燒錄 PML100-S08 類似，注意將 package setting 和 JP7 跳線方式改為與 U06 對應即可，這
里不再贅述。
使用 ICE
PDK5S-I-S01/2(B)支持 PML100 單核 MCU 的仿真，以下是使用 PDK5S-I-S01/2(B)仿真 PML100 的注意事項：
PDK5S-I-S01/2(B)不支持仿真整組 11 位的 SuLED PWM 生成器的功能。
PDK5S-I-S01/2(B)仿真 PML100 時，不支持指令 NADD/COMP。
PDK5S-I-S01/2(B)仿真 PML100 時，不支持 SYSCLK=ILRC/16。
PDK5S-I-S01/2(B)仿真 PML100 時，不支持 Tm2C.gpcrs, PA4 功能。
PDK5S-I-S01/2 (B) 仿真 PML100 時，不支持 EOSCR 內置電容。
PDK5S-I-S01/2 (B) 仿真 PML100 時，不支持 GPCC.N_PA6/N_PA7。
PDK5S-I-S01/2 (B) 仿真 PML100 時，不支持 LVDC, OPR3 寄存器。
用 PDK5S-I-S01/2(B)仿真時，當 GPCS 選擇 Output 到 PA0 輸出時，PA3 輸出功能也會受影響。
仿真 PWM 波形時，建議用戶在程序運行期間查看波形，當仿真器暫停或單步運行時波形可能會與實際不
符。
PDK5S-I-S01/2(B)仿真器的 ILRC 頻率與實際 IC 不同，且未經校準，其頻率范圍大約在 34K~38KHz。
用 PDK5S-I-S01/2(B)仿真時，不建議利用改變 tm2ct 來影響 timer2 的中斷周期，因?yàn)楦鷮?shí)際 IC 周期不符
合。
快速喚醒時間和使用 PDK5S-I-S01/2(B)仿真不同 (PDK5S-I-S01/2(B)：128 SysClk，PML100：45 ILRC)
PDK5S-I-S01/2(B)仿真時，看門狗溢出時間也有差異：
| WDT 周期設置 | PDK5S-I-S01/2(B) | PML100 |
| misc[1:0]=00 | 2048 * T ILRC | 8192 * T ILRC |
| misc[1:0]=01 | 4096 * T ILRC | 16384 * T ILRC |
| misc[1:0]=10 | 16384 * T ILRC | 65536 * T ILRC |
| misc[1:0]=11 | 256 * T ILRC | 262144 * T ILRC |
