PFS122
◆ 通用系列
◆ 不建議使用于AC 阻容降壓供電或有高EFT要求之應用
◆ 工作溫度范圍： -40°C ~ 85°C
系統特性
1. 2KW MTP 程序空間 (可編程1,000次以上)
2. 128 Bytes 數據空間
3. 一個16位定時器
4. 兩個8位帶PWM功能的定時器
5. 提供一個比較器
6. Band-Gap 電路提供1.20V 參考電壓
7. 高達12通道12位精度電阻式ADC(R-ADC*) (其中一個通道來自內部1.2V band-gap 電壓)
*注: 電阻式ADC在線特性(INL&DNL)、熱穩定度及抗電源波動能力上，皆略遜于PMS13x系列內建的電容式ADC，請選型時注意
8. 最大14 IO 引腳帶可選擇的上拉/下拉電阻
9. 每個IO 引腳都可設定喚醒功能
10. 時鐘源：IHRC、ILRC 和 EOSC(XTAL)
11. 對所有帶有喚醒功能的IO，都支持2種可選擇地喚醒速度：正常喚醒與快速喚醒
12. 8級可選擇的 LVR 復位電壓,從1.8V到4.5V
13. 2個可選的外部中斷引腳
CPU 特性
1. 8位高性能精簡指令集CPU
2. 提供86 個高效指令
3. 大部分指令都是單周期(1T)指令
4. 可程序設定的堆棧指針和堆棧深度
5. 數據存取支持直接和間接尋址模式,用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
6. IO 地址以及儲存地址空間互相獨立
在當今的競爭激烈的市場環境中，多家單片機設計公司為了爭奪市場份額，不得不采取了降低售價的策略，這可以說是他們?yōu)榱松婧桶l(fā)展而做出的艱難抉擇。這些公司不得不忍痛割愛，一再降低單片機的市場售價，以吸引更多的客戶和提高銷量。
然而，市場終究是市場，它有著鐵一般的定律，那就是“一分錢一分貨”。在價格降低的同時，產品的品質和性能往往也會受到影響。一些公司可能會通過降低元器件的品質、簡化設計流程等方式來降低成本，但這樣可能會導致產品的穩定性和可靠性下降，從而影響到客戶的體驗和口碑。
最近，一個工程師接到一個客戶的USB充電線轉燈的案子。起初，他以為這個項目相對簡單，只需要通過電流檢測來判斷充電狀態，然后控制LED的顏色或亮滅即可。然而，在實際操作中，他發現事情并非如此簡單。
首先，電流檢測需要精確的電路設計和算法處理。當電流低于某個閾值時，才能準確判斷充電已滿。如果檢測不準確，可能會導致LED的指示狀態出現誤差，或者出現無法正常充電的情況。
其次，即使不做電流檢測，只通過檢測充電頭是否插入手機來控制LED的亮滅，也會存在一些問題。如果用戶在充電過程中拔下充電頭，LED將會熄滅，這可能并不是用戶所期望的。此外，這種方式也無法保證充電的安全性和穩定性。
因此，這個工程師認識到，在市場競爭中，價格并不是唯一的競爭因素。產品質量、性能和用戶體驗同樣重要。只有在保證產品品質和性能的前提下，通過創新和優化設計來降低成本，才能在市場競爭中立于不敗之地。

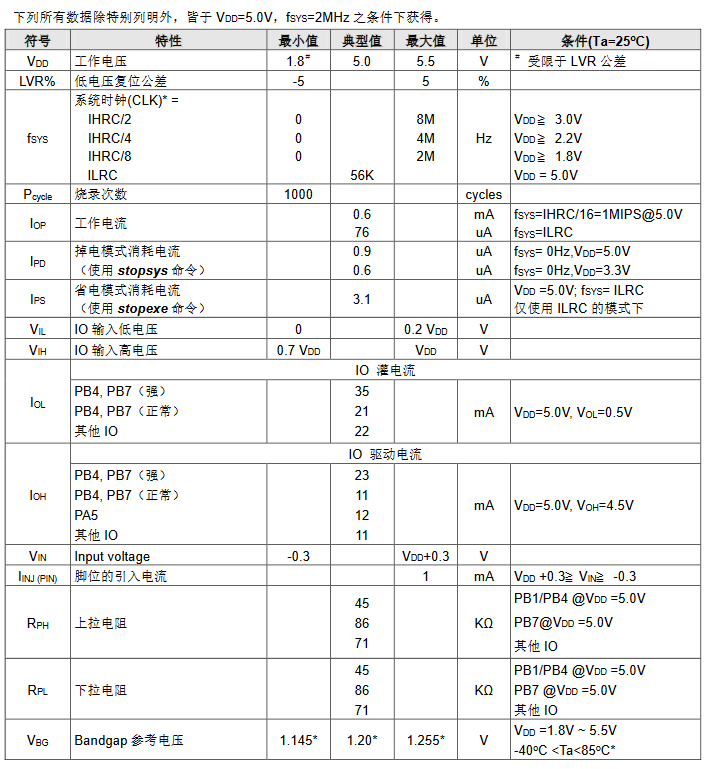

PFS122直流交流電氣特性
首先是典型失調電壓為5mV的情況，然后是PMS132B在3V時失調電壓為2mV的情況。讓我們分析一下這段文字的含義和邏輯。
首先，手機充電電流越來越大，為了減少損耗，電流采集電阻越用越小，現在一般用到25毫歐。然后解釋了采樣電阻上產生1mV的電壓需要40mA的電流，5mV則對應200mA的電流。這會造成在充滿時的電流比如120mA時，還有可能檢測不到信號。這部分是在說明，隨著手機充電電流的增大，采樣電阻上的電壓變小，需要更高的電流才能產生可檢測的電壓信號。
然后，作者提到PMS132B的規格在這部分有明顯的提升，即在3V時失調電壓為2mV。這表明PMS132B在相同電壓下的失調電壓更小，可能提供更精確的電流檢測。
所以，這段文字中并沒有直接解釋為什么5mV的失調電壓“嚇人”，而是通過對比PMS132B和之前的規格來說明在相同條件下PMS132B具有更優的性能。
Io引腳
通過配置數據寄存器(pa, pb), 控制寄存器(pac, pbc)和上拉寄存器(paph, pbph)或下拉寄存器(papl,
pbpl)，PFS122 所有 IO 引腳都可以獨立設定成雙態輸出或輸入。所有這些引腳設置有施密特觸發輸入緩沖器
和 CMOS 輸出驅動電位水平。當這些引腳為輸出低電位時，弱上拉/下拉電阻會自動關閉。如果用戶要讀取端
口上的電位狀態，一定要先設置成輸入模式，因為在輸出模式下，讀取到的數據是數據寄存器的值，而不是 IO

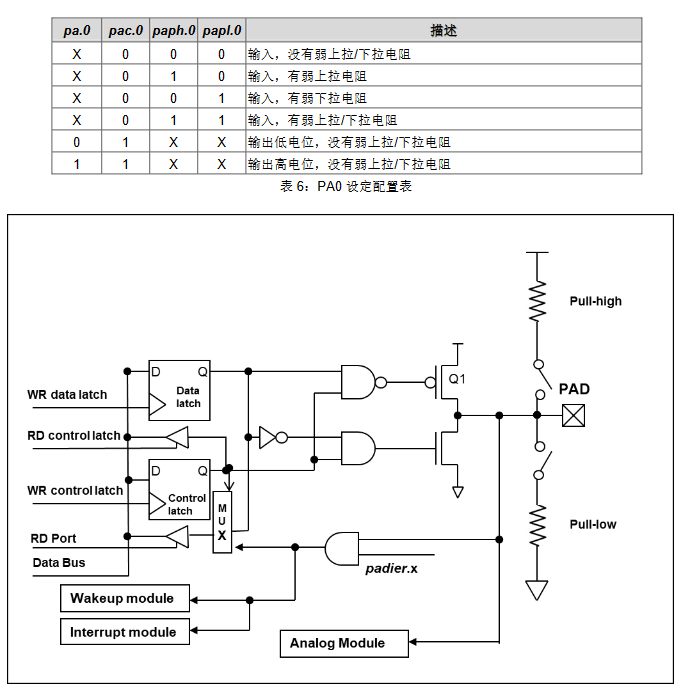

端口的值。舉例，表 6 為端口 PA0 位的設定配置表
同樣是12位的AD，PFS122和PMS132B或者PFS132相比，價格相差很多。這表明不同型號的AD轉換器在性能和成本方面存在很大差異。
接著，工程師使用九齊的062E寫出來，電流至少要檢測到好幾百毫安，甚至接近1A。這表明在某些應用中，需要檢測的電流可能非常大。然而，在采樣電阻上產生的電壓只有25mV，加上失調電壓和工作電壓為3.3V時的8位AD檢測精度（約13mV），算法處理不好可能導致檢測結果不夠準確。
然后，在實際測試PFS122樣品時，發現在微弱信號時AD轉換的結果比較飄。但是，通過一些方法仍然可以實現120mA的電流檢測，即差不多3個mV的檢測判斷。這表明在某些情況下，盡管PFS122的性能可能不夠理想，但仍然可以通過一些技術手段來實現所需的電流檢測。
模擬-數字轉換器(ADC) 模塊

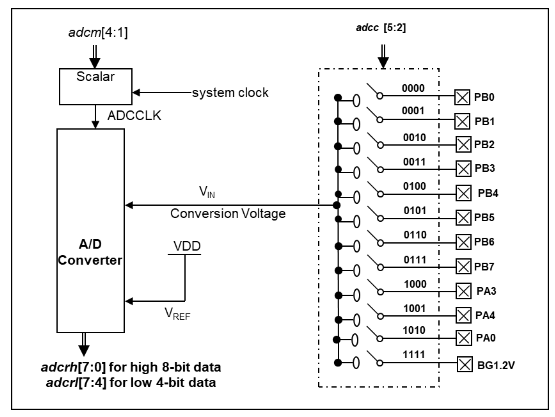

當使用 ADC 模塊時有 6 個寄存器需要配置，它們是：
ADC 控制寄存器 (adcc)
ADC 模式寄存器 (adcm)
ADC 高位結果寄存器
ADC 低位結果寄存器 (adcrl)
端口 A/B/C 數字輸入啟用寄存器 (padier, pbdier)
如下是 ADC 轉換進程的步驟：
(1) 通過 adcm 寄存器配置 AD 轉換時鐘信號
(2) 通過 padier
，pbdier 寄存器配置模擬輸入引腳
(3) 通過 adcc 寄存器選擇 ADC 輸入通道
(4) 通過 adcc 寄存器啟用 ADC 模塊
(5) 執行 AD 轉換并檢查 ADC 轉換數據是否已經完成
addc.6 設置 1 開啟 AD 轉換并且檢測 addc.6 是否是‘1’
(6) 從 ADC 寄存器讀取轉換結果
此外，PFS122的產品一致性要好一些，以避免量產時出現問題。萬一出現5mV都檢測不到的情況該怎么辦。這表明作者對PFS122的性能穩定性和可靠性存在一定的擔憂。
PFS122實測效果最好的時候和這個USB TESTER相比，檢測電流差10mA左右。一般會在10~25mA的偏差跳動。但是還能檢測，相信如果換母體為PFS132B或者PFS132，效果會好很多，可就是市場價格難以接受。這表明盡管PFS132B或PFS132可能提供更好的性能，但由于成本問題使得它們在某些應用中可能不夠?qū)嶋H。
綜上所述，這段文字主要討論了不同型號AD轉換器在價格、電流檢測精度以及采樣電阻上的電壓等方面的差異，并提到了在實際應用中可能遇到的問題和挑戰。
