請使用 PDK-5S-P003 進行燒錄。3S-P-002 或之前的 Writer 版本皆已不支持燒錄 PFC151。
Jumper 連接：可依照燒錄器軟件上的說明，連接 jumper 即可。
請用戶依據實際情況選擇以下兩種燒錄模式。
系統特性
高抗干擾（High EFT）系列
特別適用于 AC 電源供電的、阻容降壓電路的、需要較強抗干擾能力的，
或有高 EFT 安規測試要求（±4KV）的產品
工作溫度范圍：-40°C ~ 85°C
ESD > 8 KV
系統功能
2KW MTP 程序空間（可編程 1000 次）
128 Bytes 數據空間
一個硬件 16 位定時器
兩個 8 位定時器可產生 6/7/8-bit PWM 波形
一個硬件比較器
最大 8 IO 引腳帶可選擇的上拉/下拉電阻
每個 IO 引腳都可設定為喚醒功能
Bandgap 電路提供 1.20V 參考電壓
時鐘源：IHRC、ILRC 和 EOSC (XTAL)
8 級可選擇的 LVR(Low Voltage Reset)復位電壓從 1.8V 到 4.5V
16 級可選擇的 LVD (Low Voltage Detect)檢測電壓從 1.8V 到 4.5V
三個可選擇的外部中斷引腳
CPU 特點
8 位高性能精簡指令集 CPU
86 條高效的指令
絕大部分指令都是單周期(1T)指令
可程序設定的堆棧指針和堆棧深度
數據存取支持直接和間接尋址模式
用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
寄存器地址空間、數據存儲空間、MTP 程序空間三者互相獨立

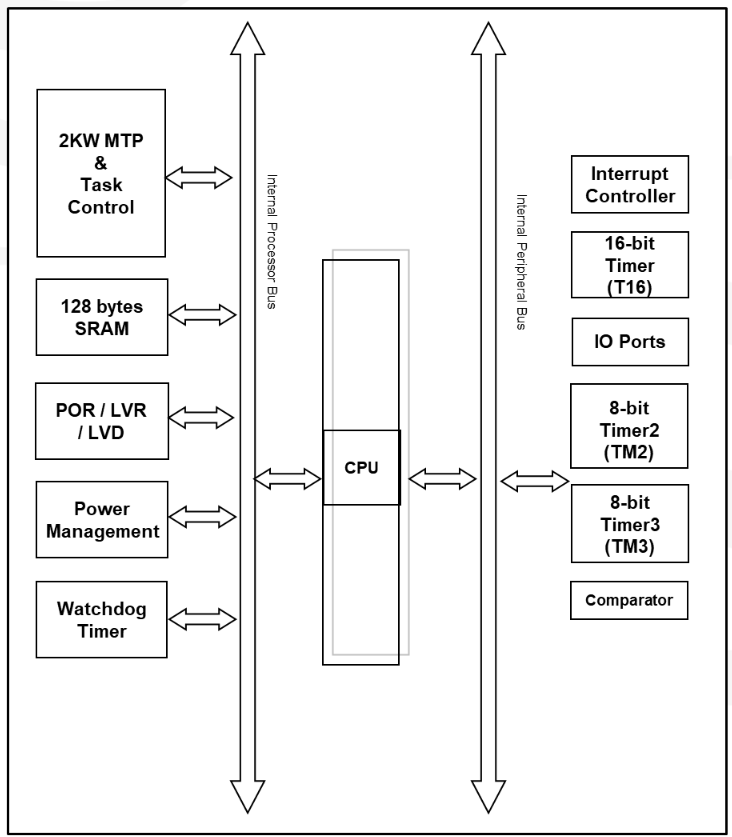

系統概述和方框圖

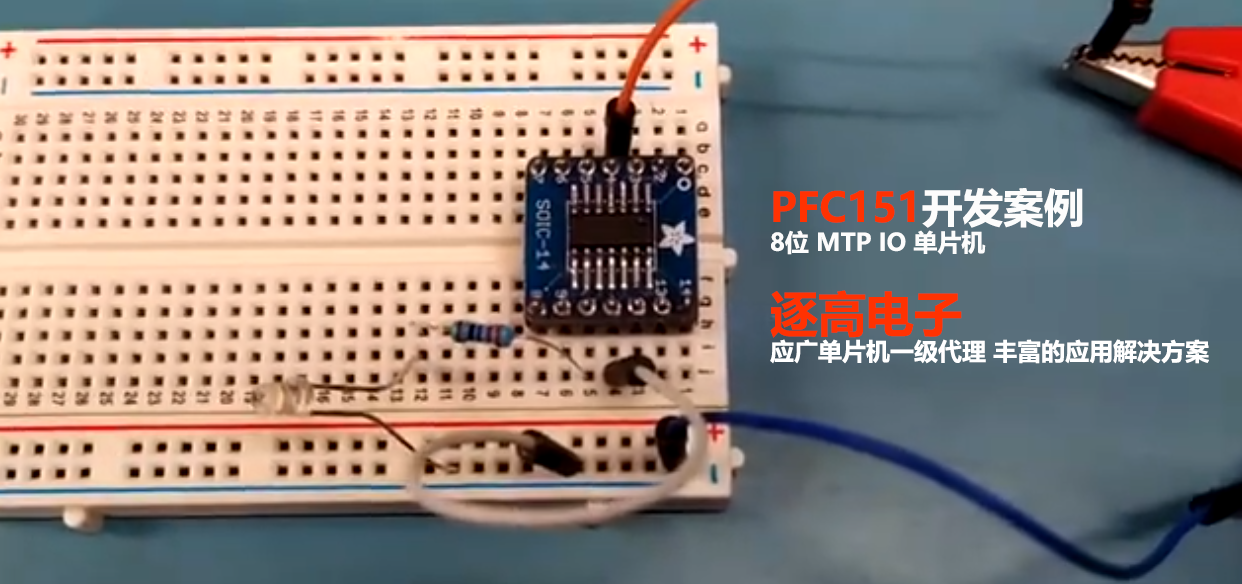

PFC151 是一個 IO 類型，靜態 MTP 單片機。它運用 RISC 的架構基礎使大部分指令的執行周期都是單周期，
只有少部分間接尋址的指令需要兩個指令周期。
PFC151 內置 2KW MTP 程序存儲器以及 128 字節數據存儲器。
PFC151 內置一個硬件比較器。
PFC151 提供一個 16 位的硬件計數器(Timer16)、兩個帶 PWM 的 8 位計數器(Timer2、Timer3)。
程序存儲器 (ROM)
PFC151 的程序存儲器記憶體是 MTP（可多次編程），用來存放數據（包含：數據、表格和中斷入口）和

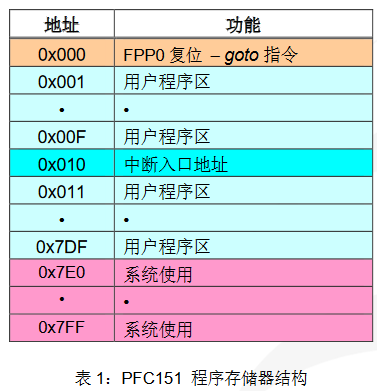

要執行的程序指令。PFC151 的程序存儲器容量為 2KW，如表 1 所示。
復位之后，程序從 0x000 開始（通常是 goto FPPA0），中斷入口在 0x010。
MTP 存儲器從地址“0x7E0 to 0x7FF”供系統使用，從“0x001 ~ 0x00F”和“0x011~0x7DF”地址空間是用戶的
程序空間。
MTP 程序存儲器最后 32 個地址空間是被保留給系統使用，如：校驗碼，序列號等。
振蕩器和系統時鐘
PFC151 提供 3 個振蕩器電路：外部晶體振蕩器(EOSC)、內部高頻 RC 振蕩器(IHRC)、內部低頻 RC 振蕩器
(ILRC)。

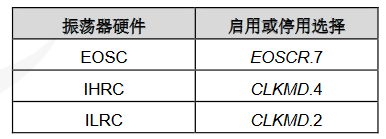

這 3 個振蕩器可以分別用寄存器 EOSCR.7，CLKMD.4 與 CLKMD.2 啟用或停用，使用者可以選擇這 3 個振
蕩器之一作為系統時鐘源，并透過 CLKMD 寄存器來改變系統時鐘頻率，以滿足不同的系統應用。
系統時鐘與 IHRC 頻率校準

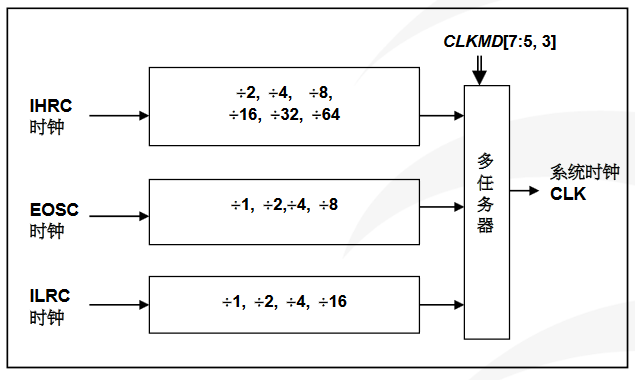

系統時鐘的時鐘源有 EOSC，IHRC 和 ILRC，PFC151 的時鐘系統的硬件框圖
使用中斷舉例
使用者必須預留足夠的堆棧存儲器以保存中斷向量，一級中斷需要兩個字節，兩級中斷需要四個字節。下面
的示例程序演示了如何處理中斷，請注意，處理中斷和 pushaf 是需要四個字節堆棧存儲器。
void FPPA0 (void)
{ ...
$ INTEN PA0; // INTEN =1
；當 PA0 準位改變，產生中斷請求
INTRQ = 0; // 清除 INTRQ
ENGINT // 啟用全局中斷
...
DISGINT // 停用全局中斷
...
}
void Interrupt (void) // 中斷程序
{
PUSHAF // 存儲 ALU 和 FLAG 寄存器
// 如果 INTEN.PA0 在主程序會動態開和關，則表達式中可以判斷 INTEN.PA0 是否為 1。
// 例如： If (INTEN.PA0 && INTRQ.PA0) {…}
// 如果 INTEN.PA0 一直在使能狀態，就可以省略判斷 INTEN.PA0，以加速中斷執行。
If (INTRQ.PA0)
{ // PA0 的中斷程序
INTRQ.PA0 = 0; // 只須清除相對應的位 (PA0)
...
}
...
// (X:) INTRQ = 0; // 不建議在中斷程序最后，才使用 INTRQ = 0 一次全部清除
// 因?yàn)樗赡軙褎偘l(fā)生而尚未處理的中斷，意外清除掉
POPAF // 回復 ALU 和 FLAG 寄存器

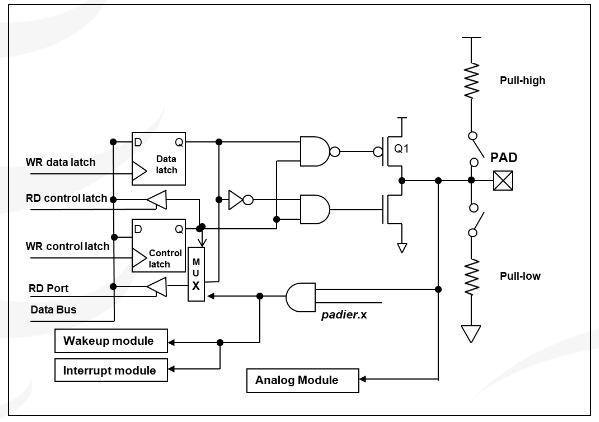

PFC151 的所有 IO 引腳都具有相同的結構
