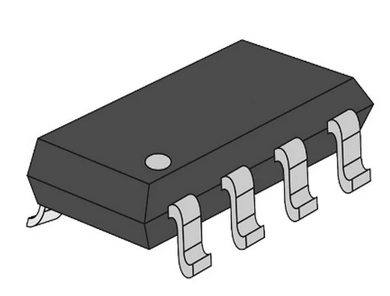

PMS161包含一個最多5鍵的電容式觸摸控制電路,包含 1.5KW OTP 程序內存以及96

字節數據存儲器，一個16位的硬件計數器兩個 8 位 Timer2/Timer3 計數器,以O(shè)TP為程序存儲基礎的 CMOS 8-bit 微處理器



系統特性

1.1.5 KW  OTP 程序儲存器
2.96 Bytes 數據儲存器
3.最多可選擇5個IO引腳作為的觸摸按鍵
4.一個16位定時器
5.兩個8位定時器
6.提供一個比較器
7.6個IO引腳并帶有上拉/下拉電阻選項
8.Bandgap 電路提供1.20V Bandgap電壓
9.時鐘源：內部高頻RC振蕩器，內部低頻RC振蕩器
10.16段LVR復位設定： 4.5V, 4.0V, 3.75V, 3.5V, 3.3V, 3.15V, 3.0V, 2.7V, 2.5V, 2.4V, 2.3V, 2.2V, 2.1V, 2.0V, 1.9V, 1.8V
11.兩個可選的外部中斷引腳
12.內部LDO可防止觸摸噪聲
13.支持低功耗（NILRC）定時喚醒stopsys

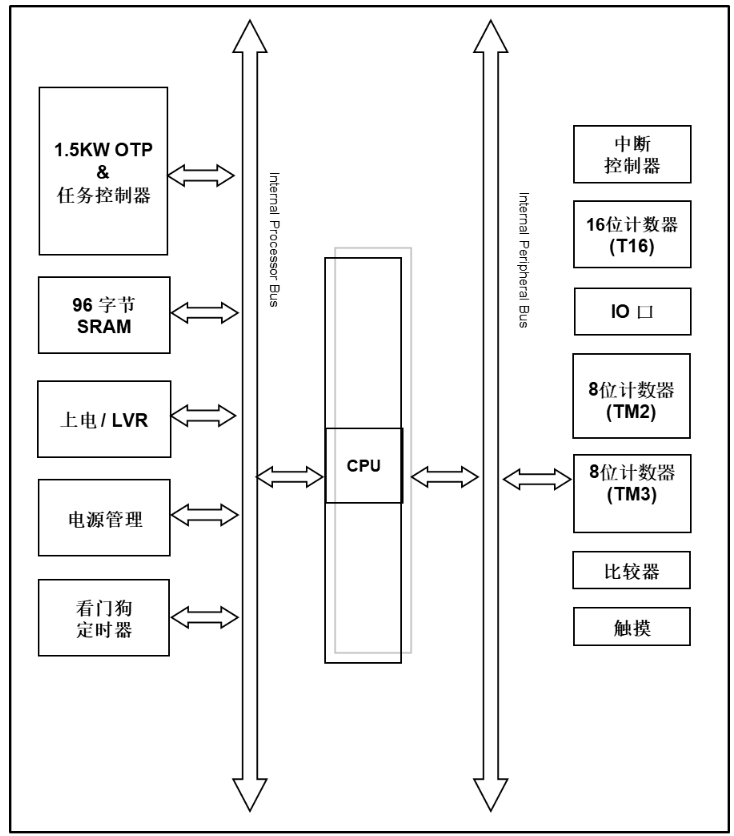

系統概述和方框圖

PMS161 系列是一款完全靜態的，以O(shè)TP為程序存儲基礎的 CMOS 8-bit 微處理器。它運用 RISC 的架構
并大部分的指令執行都是一個指令周期的，只有少部分處理間接尋址指令需要兩個指令周期。

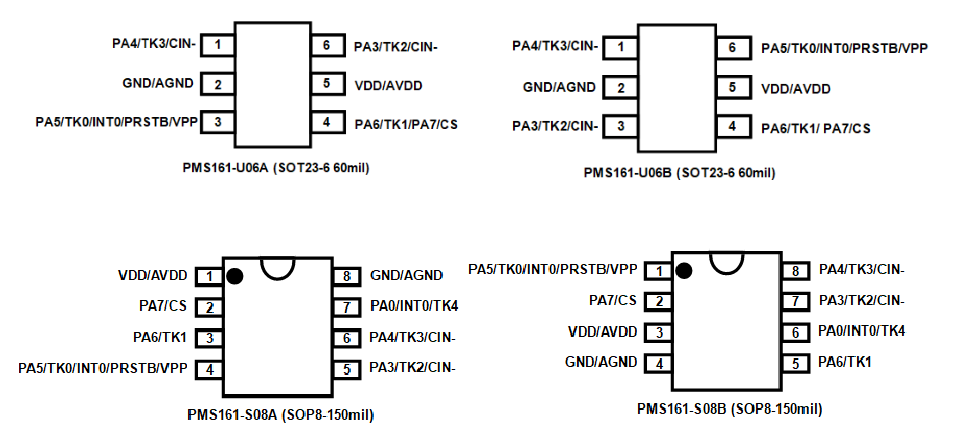

引腳功能說明



所有 IO 引腳都具有相同的結構。當 PMS161 進入掉電或省電模式時，每個引腳都可以通過切換其狀態來
喚醒系統。因此，喚醒系統所需的引腳必須設置為輸入模式，并將寄存器 padier 的相應位設置為高。同樣地，
當 PA0 作為外部中斷引腳時，應將 padier.0 設置為高電平。
所有這些引腳設置有施密特觸發輸入緩沖器和 CMOS 輸出驅動電位水平。當這些引腳為輸出低電位時，弱
上拉電阻會自動關閉。如果要讀取端口上的電位狀態，一定要先設置成輸入模式；在輸出模式下，讀取到的數
據是數據寄存器的值

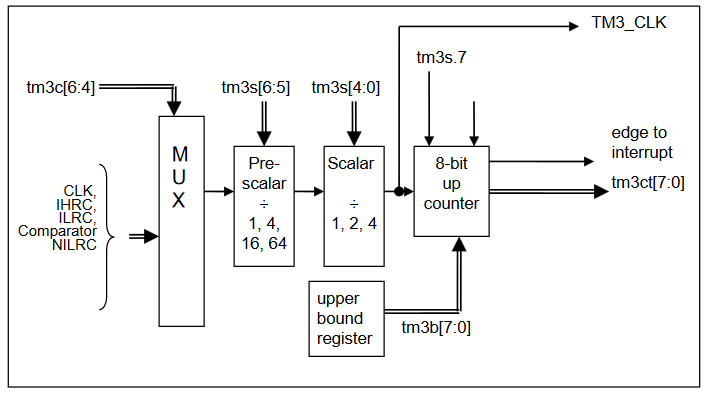

8 位計數器 (Timer3)

PMS161 內置了 1 個 8 位硬件計數器 (Timer3)。Timer3 計數器的時鐘源可以來自系統時鐘 (CLK)，內部
高頻 RC 振蕩器時鐘 (IHRC)，內部低頻 RC 振蕩器時鐘 (ILRC)，NILRC 和比較器。寄存器 tm3c 的位[6:4]用
來選擇 Timer3 的時鐘。利用軟件程序設計寄存器 tm3s 位[6:5]，時鐘預分頻模塊提供÷1，÷4，÷16 和÷64 的選
擇，另外，利用軟件程序設計寄存器 tm3s 位[1:0]，時鐘分頻器的模塊提供了÷1~÷31 的功能。在結合預分頻器
以及分頻器，Timer3 時鐘(TM3_CLK)頻率可以廣泛和靈活，以提供不同產品應用。

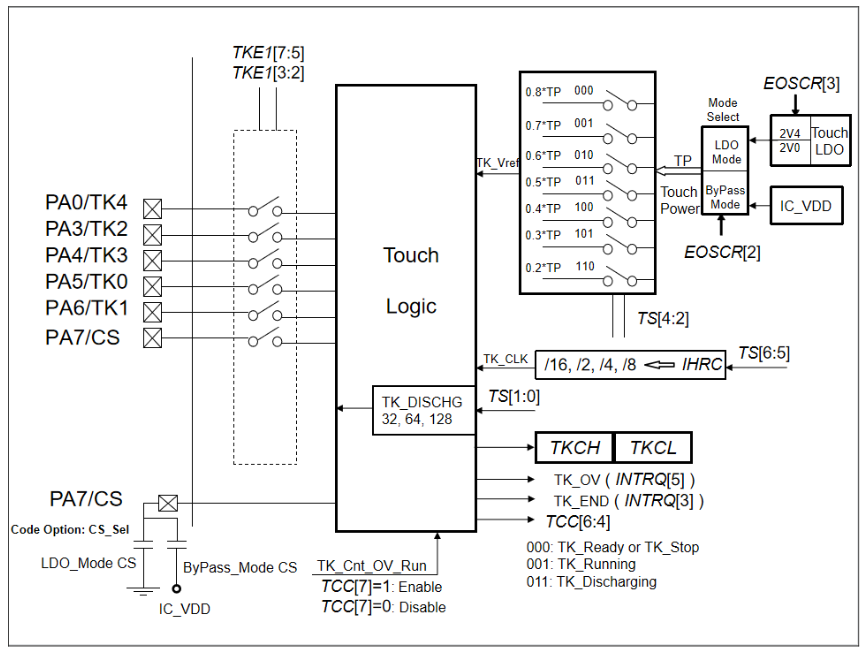

觸摸功能

PMS161 中的觸摸檢測電路應用電容式感應的方法，檢測手指的虛擬地面效應電容，或感應極片之間的電容。
使用觸摸功能時，用戶可通過寄存器 ESOCR[3:2]配置觸摸模塊電源。
1. 設置 ESOCR[2] 選擇 ByPass/LDO 模式。
2. 若選擇 ByPass 模式，觸摸模塊電源是芯片 VDD，需要在 CS（電容觸摸靈敏度）引腳和 VDD 之間
連接一顆精確而低漏電率的外部電容器 CS。
3. 若選擇 LDO 模式時，通過 ESOCR[3]選擇 2.4V/2V 的 LDO 提供觸摸模塊電源，需要在 CS（電容觸
摸靈敏度）引腳和 GND 之間連接一顆精確而低漏電率的外部電容器 CS。
4. 同時，用戶應將代碼選項 PA7_Sel 設置為 As_CS，將其配置為 CS 引腳，而不是 PA7。



IO 引腳的使用和設定

(1) IO 作為數字輸入時
IO 作為數字輸入時，Vih 與 Vil 的準位，會隨著電壓與溫度變化，請遵守 Vih 的最小值，Vil 的最大值
規范
 內部上拉電阻值將隨著電壓、溫度與引腳電壓而變動，并非為固定值
(2) IO 作為數字輸入和打開喚醒功能
設置 IO 為輸入
用 PADIER 寄存器，將對應的位設為 1
(3) PA5 設置為 PRSTB 輸入引腳
設定 PA5 作輸入
 設定 CLKMD.0=1 來啟用 PA5 作為 PRSTB 輸入引腳
(4) PA5 作為輸入并通過長導線連接至按鍵或者開關
必需在 PA5 與長導線中間串接 >33Ω
 應盡量避免使用 PA5 作為輸入

　
