原理圖被簡化，并使用tim_的“精簡”版編程器作為該項目的基礎，因此與原始硬件不同，該版本無需 MOSFET 升壓轉換器使能開關和運算放大器的負電壓電荷泵即可工作。
手工焊接

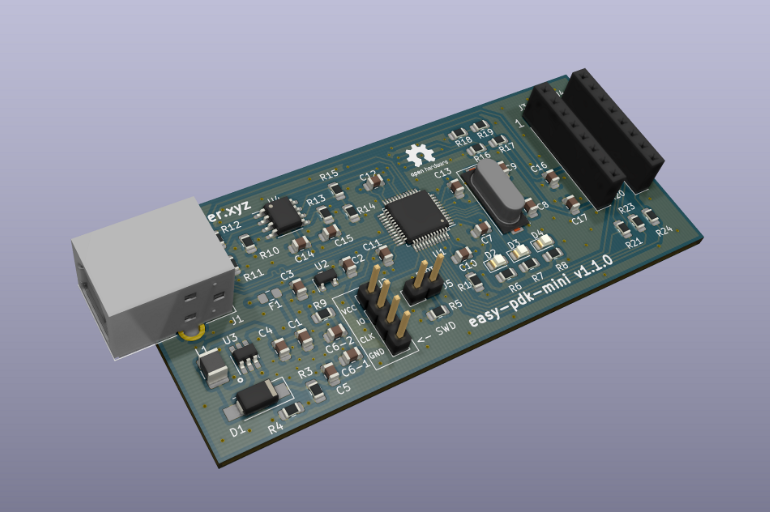

所有無源元件至少為 0805 尺寸，并且使用 USB-B 端口代替微型 USB，因此手工焊接此編程器應該很容易。唯一可能難以焊接的古怪部件是 STM32 MCU 和 MT3608 升壓轉換器。
變化
雖然現有的 easy-pdk-programmer“精簡版”（該項目以此作為參考）本身相對簡單，但仍進行了一些額外的簡化：
移除了 20Ohm USB 串聯電阻。根據 STM32F072 數據表：“USB_DP (D+) 和 USB_DM (D-) 上不需要外部終端串聯電阻；匹配阻抗已包含在嵌入式驅動程序中”
用簡單的跳線代替啟動按鈕
用兩個 22uF 電容器替換 47uF 升壓轉換器輸出電容器，以簡化查找組件的過程（在我的城市，我無法找到 47uF 16v，而很容易找到 22uF 25V）
為 PB8 添加了下拉電阻，使程序員能夠?qū)⑵錂z測為“精簡版”硬件
添加了 500mA 6v PTC 保險絲
雖然現有的 easy-pdk-programmer 的“精簡版”版本（用作本
項目）本身相對簡單，但還做了一些額外的簡化：
-移除了 20Ohm USB 串聯電阻。根據 STM32F072 數據表：*“無外部終止
USB_DP (D+) 和 USB_DM (D-) 上需要串聯電阻；匹配阻抗已經
包含在嵌入式驅動程序中”*
-用簡單的跳線代替啟動按鈕
-用兩個 22uF 電容替換 47uF 升壓轉換器輸出電容，以簡化查找過程
組件（在我的城市，我找不到 47uF 16v，但很容易找到 22uF 25V）

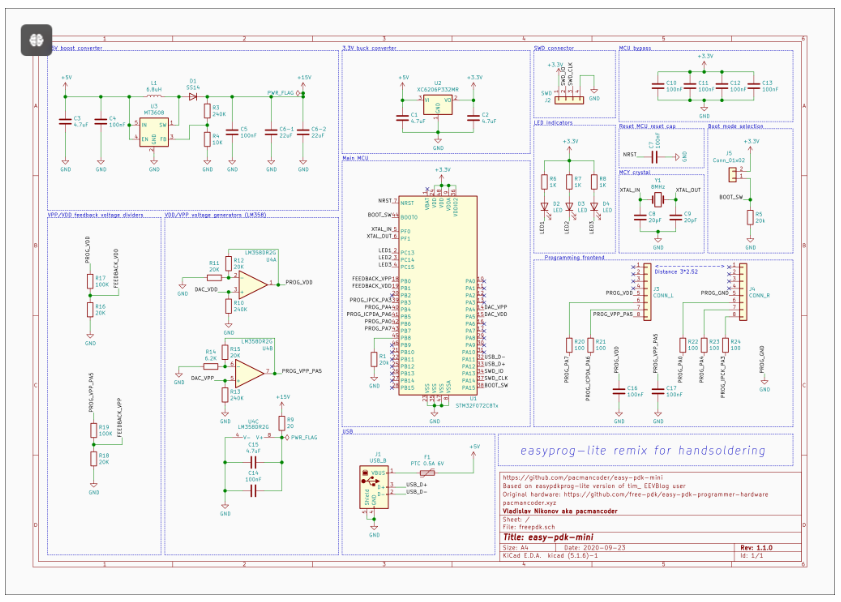

示意圖

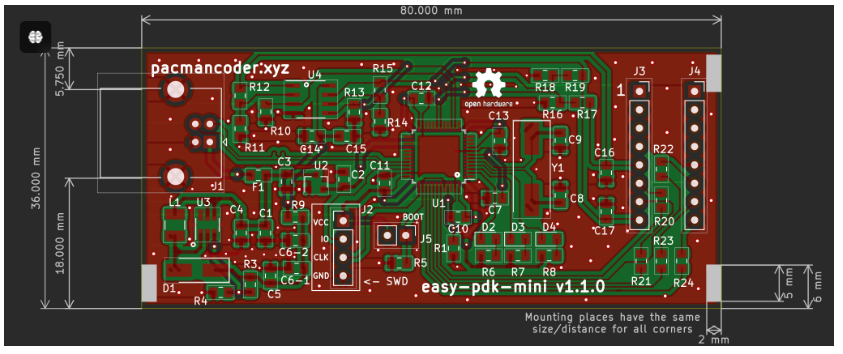

印刷電路板
