利用 Padauk MCU 和 Joule Thief 制作了一盞僅在黑暗中檢測到運動時才工作的燈。他還在其中內置了一個推子，以獲得更好的效果。

但是，我心想，如果我只使用分立元件復制相同的效果會有多難。結果還不錯。

最終電路

我為 LDR 構建了一個非門配置，當輸入為低時，它會給出高輸出。LDR 的工作原理是，當光線減弱時，其電阻會增加。因此，電流會減少。為了準確工作，LDR 處于電阻分壓器配置中。
面包板上的 LDR 光檢測電路
當檢測到黑暗時，LDR 非門電路會給出高輸出。精度通過 47K 微調電位器進行調整。

當檢測到運動時，PIR 傳感器會輸出 3.3V 電壓?？梢允褂脗鞲衅魃系膬蓚€電位器調整保持高電平的時間和靈敏度。我已將其設置為輸出在短時間內保持高電平并且靈敏度較高。

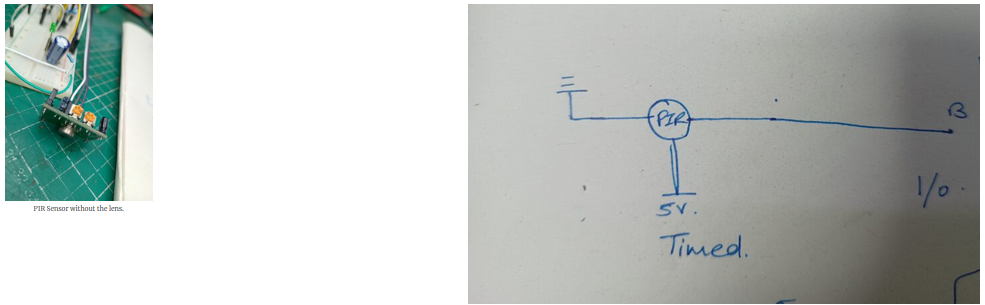

不帶鏡頭的 PIR 傳感器。

PIR 傳感器電路。

兩者的輸出都被推入與門，只有當兩個輸入都為高電平時，與門才會輸出高電平。但是，我不得不對門采取略有不同的方法，因為兩個輸出都不是完全低電平。更新后的電路彌補了這一點。
與門電路。
更新了與門配置以彌補 LDR 電路的雜散電壓。

最后，我將門的輸出連接到一個晶體管，該晶體管充當開關，可提供非常好的 5V 輸出。為了實現淡入淡出效果，我在 LED 上并聯了一個電容器，該電容器將通過 LED 放電，從而提供超快的淡入淡出效果。

使用晶體管作為開關的電路

晶體管用作開關。

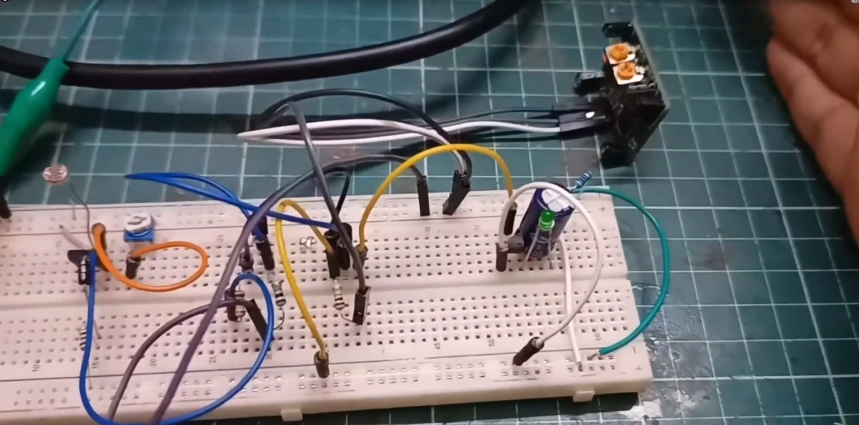

當所有這些部件連接在一起時，它會產生一種令人驚嘆的運動檢測燈，它只在黑暗中工作。我省略了太陽能電路和充電電路，因為實現它并不那么困難。然而，嘗試純晶體管而不是 MCU 的這個小挑戰很不錯。

必須注意的是，我用 1N4007 二極管替換了 LED，這樣就不會亮起 2 個不同的燈。

當我檢查電路的電流消耗時，當檢測到光而 PIR 未感應到運動時，它消耗 0.86mA。當檢測到光并且 PIR 檢測到運動時，它消耗 1.01mA。當未檢測到光并且 PIR 未感應到任何物體時，它消耗 0.96mA。當未檢測到光并且 PIR 感應到運動時，它消耗 18mA（可能是因為光驅動電路消耗了一些電能）。我讀取讀數的視頻如下。請隨意發表自己的意見和決定。

有趣的是，Padauk應廣科技單片機芯片的成本可能比所有這些芯片加起來還要低。然而，樂趣才是最重要的。逐高電子開發部提供具體的詳細解決方案??

希望您在看這個時能像我一樣開心地排除故障和構建它。。如果您有任何建議或疑問，請隨時聯系我們！
