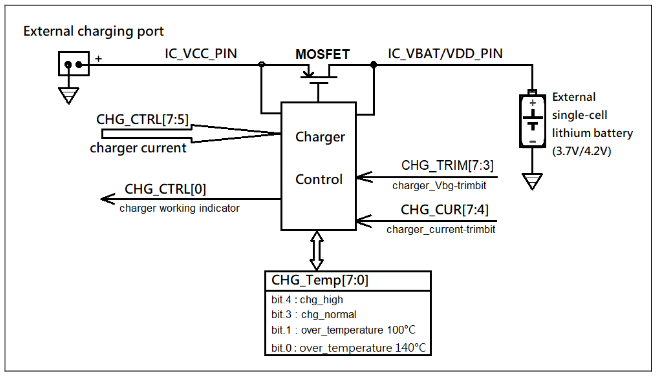

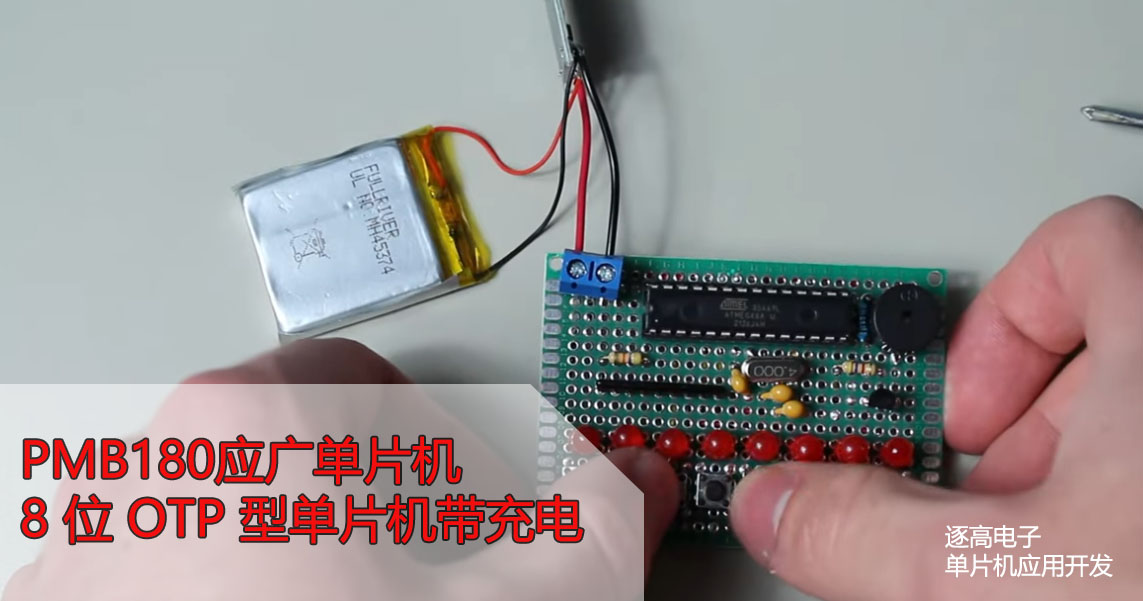

PMB180 內置一個硬件充電器。此充電器為完全恒流/恒壓線性充電，可用于單節鋰離子電池充電管理。由
于內部 MOSFET 結構，不需要外部感測電阻器，也不需要阻斷二極管，最大充電電流可達 500mA。充電器充
電功能為供電即自動工作，不需 MCU 程序做啟始設置即可采用硬件默認狀態對電池做充電管理。
使用者可透過 CHG_CTRL[7:5]這三個 Bits 做充電電流的設置或是調整。共有 8 組充電電流可設置，最大
500mA，最小 50mA。
MCU 程序可讀取寄存器 CHG_CTRL[0]來判斷充電器工作狀態。讀取寄存器 CHG_Temp[4]可用于判斷充
電 Vcc 電壓是否大于 Vbat。讀取寄存器 CHG_Temp[3]可判別充電 Vcc 電壓是否過低至使充電器自動關閉。當
CHG_CTRL[4:3] = 0b11 時可判讀為充電接口已接入，且充電電壓正常。
充電器也集成一個充電過溫保護電路，充電過溫保護有 100°C 度及 140°C 兩種選項。可由 CHG_Temp[1:0]
的寫入做充電過溫保護控制，CHG_Temp[1:0]的讀取可判斷充電過溫是否觸發。
PMB180 充電器的充電電壓及電流已于出廠時做精準度校正，校正值會寫入在系統參數保護區內。當 MCU
開機成功且在執行 “.Adjust_IC” 的宏指令時會將充電器的電壓 / 電流出廠校正值回填寫入 CHG_Trim /
CHG_CUR 兩組寄存器內，此時對充電器的充電電壓及電流做量測方為出廠校準值。MCU OTP 為空白無程序
或是開機失敗時對充電器所量測到的充電電壓及電流皆是未校正的狀態。
充電器充電電壓固定在 4.2V，充電電流可通過寄存器 CHG_CTRL[7:5]設置。當達到最終恒定充電電壓后，
充電電流會自動降至寄存器 CHG_CTRL[7:5]所設定編程值的 1/10 時，充電器自動停止當次的充電循環。
卸下輸入電源（墻壁插座或 USB 電源）后，PMB180 充電器 IP 自動進入低電流狀態，使電池漏電流降至
低于 2uA。
充電器在設計上也俱備其他功能如 欠壓鎖定、自動充電和涓流充電模式
充電器使用與設定
(1) 充電電壓及電流量測
PMB180 充電器與 MCU 執行程序是個別獨立工作, MCU 復位并不影響到充電動作。
對未寫入程序的 PMB180 芯片做充電電壓及電流的量測，將會得到未被校準過的充電電壓及充電電
流。(因?yàn)槌潆娖鞯碾妷杭半娏餍?zhǔn)寄存器未被填入精準的校正參數)
PMB180 在程序正常啟動工作后將會為充電器寫入校正參數，此時可對 PMB180 的充電器做電性量
測。

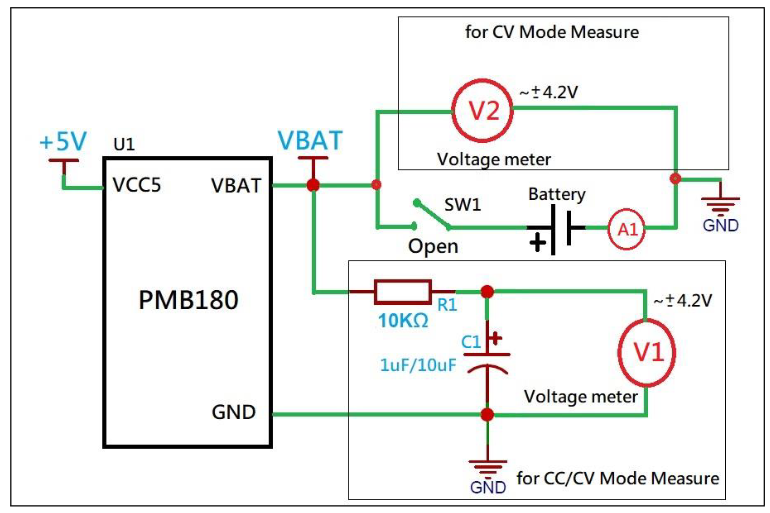

量測 PMB180 充電器的充電電壓接線圖如下示意：在 CC Mode 下需在 VBAT 引腳串聯 RC 電路(仿
真電池內阻等效電路)，電壓表 V1 并接于電容器 C1 上，在 CV Mode 下可將電壓表 V2 并聯接于 VBAT
引腳。

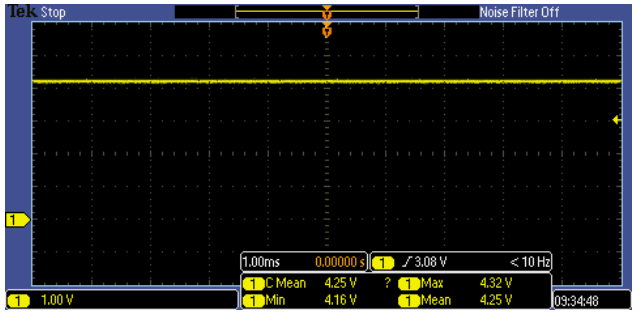

V1 電壓波形：(CC Mode, R1 = 10Kohm, C1 = 1uF)

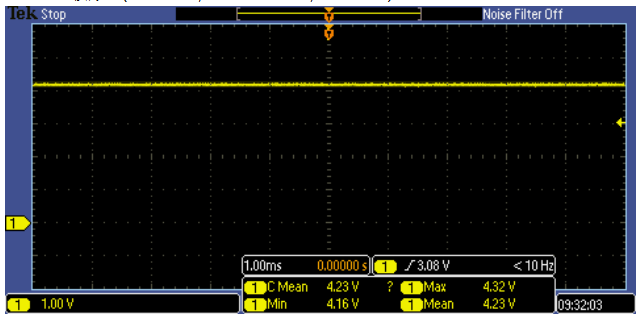

V1 電壓波形：(CV Mode, R1 = 10Kohm, C1 = 1uF)

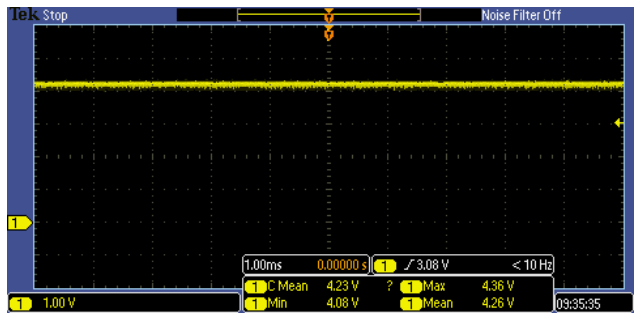

V2 電壓波形：(CV Mode, No R1 and C1)
在 CC Mode 下若 VBAT 引腳空接或是只接上濾波電容 / 電解電容時所量到的電壓可能會因?yàn)槌潆娖鲗?duì)外部電
容的充放電效應，使得平均電壓偏低。充電器在充電至 4.2V 滿電后的間隔循環充電時間約在 1~3ms，此時若
VBAT 引腳未接電池或是只接電容，將會因?yàn)榉烹姇r(shí)間導致電壓表量到的平均值變低。例如使用電壓表直接量測
VBAT-Pin 電壓時, 且 VBAT 引腳只有并聯 1uF 電容反而會造成量測錯誤(遠低于目標值), 因?yàn)榉烹姇r(shí)間會變長,

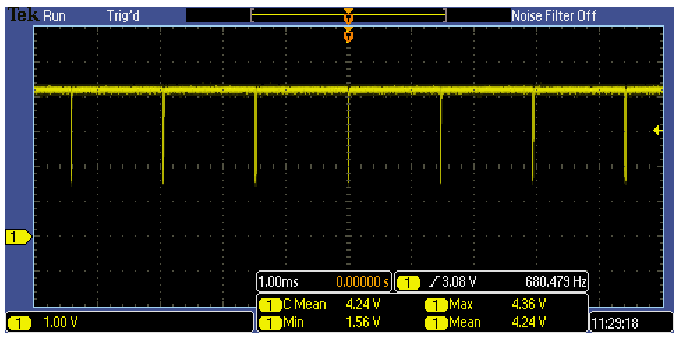

導致電壓表量到較低的電壓值。Vbat 電壓波形如下圖波形
V2 電壓波形：(CC Mode, No R1 and C1
