PMB183 8 位 OTP 型單片機充電器

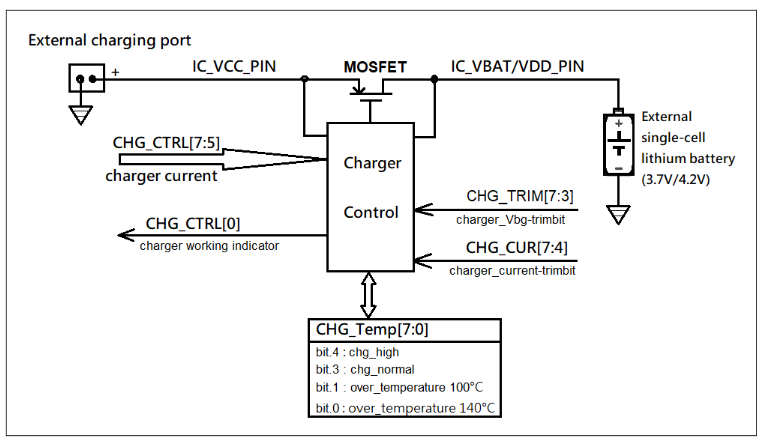

PMB183 內置一個硬件充電器。此充電器為完全恒流/恒壓線性充電，可用于單節鋰離子電池充電管理。由
于內部 MOSFET 結構，不需要外部感測電阻器，也不需要阻斷二極管，最大充電電流可達 500mA。充電器充
電功能為供電即自動工作，不需 MCU 程序做啟始設置即可以以出廠默認狀態對電池做充電管理。
使用者可透過 CHG_CTRL[7:5]這三個 Bits 做充電電流的設置或是調整。共有 8 組充電電流可設置，最大
500mA，最小 50mA。
MCU 程序可讀取寄存器 CHG_TEMP[6]來判斷充電器工作狀態。讀取寄存器 CHG_TEMP[4]可用于判斷充
電 Vcc 電壓是否大于 Vbat。讀取寄存器 CHG_TEMP[3]可判別充電 Vcc 電壓是否過低至使充電器自動關閉。
當 CHG_TEMP[4:3] = 0b00 時可判讀為充電接口已接入，且充電電壓正常。
充電器也集成一個充電過溫保護電路，充電過溫保護有 100°C 度及 140°C 兩種選項。可由 CHG_TEMP[2:1]
的寫入做充電過溫保護控制，CHG_TEMP[2:1]的讀取可判斷充電過溫是否觸發。
PMB183 充電器的充電電壓及電流已于出廠時做精準度校正，校正值會寫入在系統參數保護區內。當 MCU
開機成功且在執行 .Adjust_IC 的宏指令時會將充電器的電壓 / 電流出廠校正值回填寫入 CHG_TRIM /
CHG_CUR 兩組寄存器內，此時對充電器的充電電壓及電流做量測方為出廠校準值。MCU OTP 為空白無程序
或是開機失敗時對充電器所量測到的充電電壓及電流皆是未校正的狀態。CHG_TRIM / CHG_CUR 兩組寄存器
不建議用戶自行改寫。使用 .Adjust_IC Disable 或是寫匯編代碼時可與 FAE 聯絡討論。用戶若想微調充電器的
充電電壓及電流可以使用 ReLoad_VbatBGTRIM 及 ReLoad_ChargerCURTRIM 這兩個宏指令。
PMB183 對于電池電壓 Vbat 的偵測方式有 2 種方法。方法一是使用內置比較器的 Bandgap 1.20V 與 VintR
分壓做比較量測。由此可以計算出 Vbat 電池的電壓。使用方式可參考比較器章節說明。方法二是使用 ADC，
由 Vbat 當 ADC 參考電壓，ADC 信道選擇信道 F 的內部基準電壓源，由此反推計算出 Vbat 電池的電壓。使用
方法可參考 ADC 章節說明。
充電器充電電壓固定在 4.2V，充電電流可通過寄存器 CHG_CTRL[7:5]設置。當達到最終浮動電壓后，充
電電流會自動降至寄存器 CHG_CTRL[7:5]所設定編程值的 1/10 時，充電器自動停止當次的充電循環。
卸下輸入電源（墻壁插座或 USB 電源）后，PMB183 充電器 IP 自動進入低電流狀態，使電池漏電流降至
低于 2uA。
充電器在設計上也俱備其他功能如 欠壓鎖定、自動充電和涓流充電模式。
熱限值
充電器具備熱反饋調節充電電流以限制在高功率操作或高環境溫度。當 PMB183 IC 內部溫度上升超過約
90°C 的預設值，內部熱反饋回路將減少編程的充電電流。此功能可保護 PMB183 不受過高溫度的影響，并允
許用戶在不損壞 PMB183 的情況下推動給定電路板的功率處理能力極限。充電電流可根據典型（非最壞情況）
環境溫度進行設置，確保充電器在最壞情況下自動降低電流。
功耗
PMB183 通過熱反饋降低充電電流的條件可以參考 IC 中功耗來近似。幾乎所有的功耗都是由內部 MOSFET
產生的，這大約為：
PD = (VCC – VBAT) • IVBAT
其中 PD 是功耗，VVCC 是輸入電源電壓，VVBAT 是電池電壓，IVBAT 是充電電流。熱反饋開始保護 IC 的環
境溫度約為：
TA = 120°C – PDθJA
TA = 120°C – (VVCC – VVBAT) • IVBAT • θJA
示例：PMB183 由 5V USB 供電，通過編程向放電鋰離子電池提供 400mA 滿標度電流，電壓為 3.75V。假
設 θJA 為 150°C/W（參見 PCB 布局注意事項），PMB183 開始降低充電電流的環境溫度約為：
TA = 90°C – (5V – 3.75V) • (400mA) • 150°C/W
TA = 90°C – 0.5W • 150°C/W = 90°C – 75°C
TA = 15°C
PMB183 可在環境溫度高于 15°C 時使用，但充電電流將從 400mA 降低。給定環境溫度下的近似電流約為：

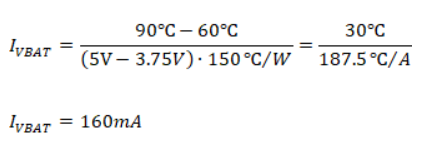

使用環境溫度為 60°C 的前一個示例，充電電流將減少至約為：
注意，應用 PMB183 時不要在最熱條件下進行設計，因?yàn)楫?dāng)結溫達到約 90°C 時，IC 將自動降低功耗
