適用范圍：所有單片機系列

單片機的燒錄方式主要可以分為三種：

在電路編程（In-Circuit Programming，簡稱ICP）、在應用編程（In-Application Programming，簡稱IAP）和在系統編程（In-System Programming，簡稱ISP）。



通信協議

I2C I2C（集成電路間）通信協議是一種廣泛用于微控制器編程的協議，可通過簡單的雙線接口實現多個設備之間的通信。I2C 適用于各種應用，例如將傳感器、顯示器或其他外設連接到微控制器。 使用 I2C 可以幫助開發人員創建更高效??、更模塊化的應用程序，因為它允許設備之間輕松通信。但是，I2C 也存在一些局限性，例如速度相對較慢、范圍有限，因此不適合某些高速應用。

SPI SPI（串行外設接口）通信協議是另一種流行的微控制器編程協議，可通過簡單的四線接口實現設備之間的高速通信。SPI 適用于各種應用，例如將高速傳感器、存儲設備或顯示器連接到微控制器。 使用 SPI 可以幫助開發人員創建更高效??、性能更高的應用程序，因為它允許設備之間快速通信。但是，SPI 也存在一些局限性，因此不適合某些應用。這些局限性包括布線相對復雜和缺乏錯誤檢測。

UART UART（通用異步接收器/發送器）通信協議是一種廣泛使用的微控制器編程協議，可通過雙線接口在設備之間提供簡單的異步通信。UART 適用于各種應用，例如將 GPS 模塊、藍牙設備或其他外設連接到微控制器。 雖然 UART 支持設備之間的輕松通信，但它也存在一些局限性，例如對時序錯誤的敏感性和數據丟失的可能性。



單片機微控制器編程歸結為三個步驟：

在計算機上編寫程序代碼

使用你正在使用的微控制器的編譯器編

譯代碼將程序的編譯版本上傳到你的微控制器

1. 前言
針對所有單片機型號（特別是 PMS150B）在半自動機臺做燒錄時，其燒錄過程有可能會受
到半自動機臺或是其他工作環境雜訊的干擾，進而使燒錄良率下降、參考電壓偏差（帶 AD MCU）、
IHRC 振蕩頻率不準，或甚至把 IC 燒壞的情況，本 APN 提供改善對策。

2. 說明
燒錄器在燒錄 IC 時會進行精確的相關特性校正，如 IHRC…等等。在使用半自動燒錄機臺
燒錄 IC 時，半自動燒錄機臺需使用頂針碰觸 IC 引腳，而頂針與燒錄器之間又以若干條長導線連
接，在此狀況下有可能使得燒錄過程受到外部雜訊的干擾，進而影響到燒錄的良率。為了提高整
體燒錄的良率，建議依照下列的方式做連接。

3. 因干擾造成燒錄良率變差時改善對策
(1) 共地：將燒錄排線的隔離地線與燒錄器的地及半自動機臺的滑軌共接地。

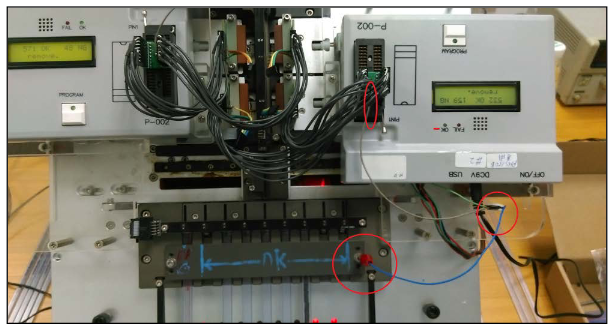

圖一、半自動機臺；Writer 及燒錄排線地線共接

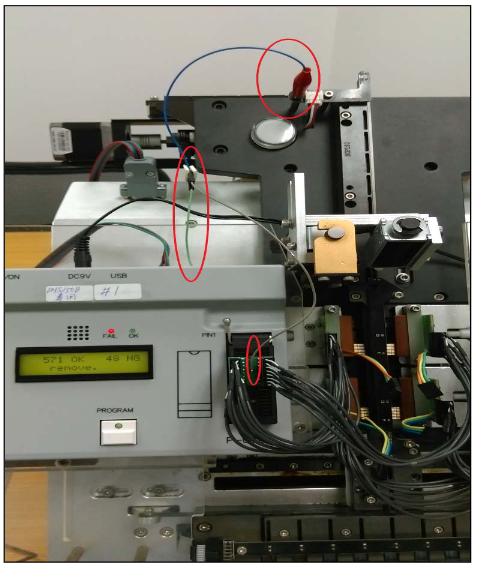

圖二、半自動機臺；Writer 及燒錄排線地線共接

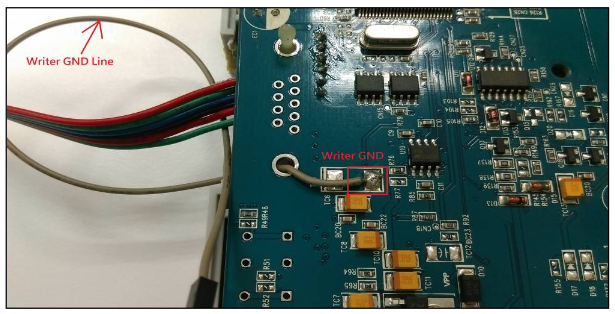

圖三、Writer 共地線引出點

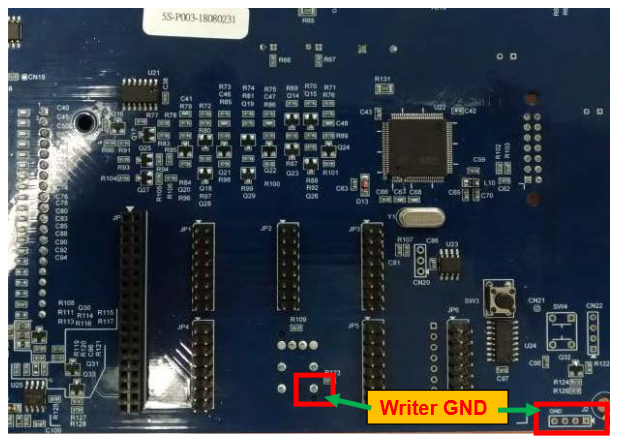

圖四、5S-P003 writer GND

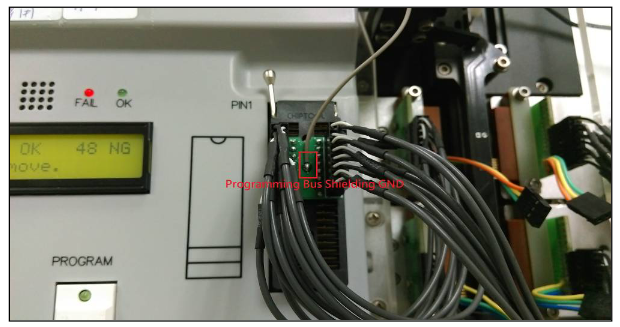

圖五、燒錄排線隔離地線引出點

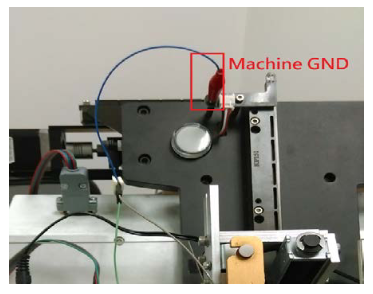

圖六、半自動機臺滑軌共接地引出點

(2) 更新燒錄軟件：
必需使用 IDE 0.68 版(含)以后的燒錄軟件。IDE 0.68 版(含)以后的燒錄軟件請到應廣官方網
站下載安裝。



微控制器編程是嵌入式系統開發領域的一項關鍵技能。通過了解流行的平臺、編程語言、工具和技術，開發人員可以為各個行業創建高效且響應迅速的應用程序。隨著技術的不斷進步，掌握微控制器編程將變得越來越重要，使開發人員能夠創建創新的解決方案，滿足不斷變化的環境的需求。

若您在使用上有任何疑問，請就近洽詢逐高電子，或與我們 sales11@zicoic.com 聯系
