應廣科技PMC-APN-017型號單片機提升 IC 在電源插拔測試下的抗干擾能力重要通知,IDE 0.91M1 后的版本將針對.Adjust_IC Macro 做優化調整
一、重要通知：
IDE 0.91M1 后的版本將針對.Adjust_IC Macro 做優化調整，有助于提升 IC 在小部份特定
應用環境下做電源反復插拔測試時的穩定性及抗干擾能力。
二、 適用芯片：
1. PFS172/PFS122
2 . PFC232/PFx252
3 . PFC151/PFC161
4 . PFC460
5 . PML100
三、前言：
MCU 的開機穩定性與電源有著密不可分的關系，尤其是在電源上電過程中。上電瞬間的
波形可能是較為不穩定、雜亂、隨機性的上下彈跳。此外電源上電的波形亦與應用的線路、
PCB 走線、所使用的元器件皆有著密切關聯。極端或超規的電源突波也是有可能導致芯片存
在開機失敗，產生疑似死機的狀態。所以當產品要做開機可靠度測試時，最簡單且最常用的方
法就是采用不間斷的電源插拔做為其中的一個測試項目。
四、電源插拔測試說明：
某些產品在應用測試過程中會使用不間斷電源插拔做為測試項目，借以驗證產品及 IC 的
可靠度。目前已知部分型號 IC 可能受封裝的塑封材料、打線材料、封裝框架、封裝工藝…等
等的影響，使得芯片 VDD 供電回路特性產成了微小改變，影響開機的電氣性能。部份運行高
系統頻率且使用較小封裝的芯片在某些應用的 PCB 板材及應用線路上，小部份比例可能無法
通過不間斷的電源插拔測試。
五、 改善對策：
對策 1. 使用 IDE 0.91M1 以后的版本做編譯并產生 PDK 燒錄檔。
IDE 0.91M1 以后的版本將針對.Adjust_IC 這個宏 (Macro) 指令做局部?jī)?yōu)化，此優化可有
效的提高 IC 在電源插拔測試下的穩定性及抗干擾能力。
舊 Code 使用 IDE 0.91M1 重新編譯后 Checksum 將會產生異動，若要維持與原 code 的
checksum 保持不變，可在 .PRE 檔中增加語句“.Check_Sum Modify 0x123456”，

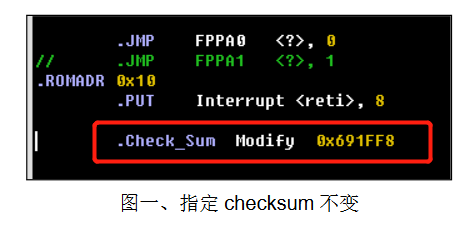

其中，0x123456 要改為原檔 checksum，這里只做范例參考使用（如圖一）。
對策 2. 使用 IDE/Writer 0.91M1 以后的版本做燒錄。
IDE/Writer 0.91M1 的版本將增加 PDK 文件自動檢查及 PDK 文件轉換功能。針對 0.91M1
以前生成的 PDK 文件將提供轉檔功能選單，客戶可自行選擇是否做轉換。經過轉檔后的
PDK 檔將等同使用新版本的 IDE 重新編譯過。用新生成的 PDK 檔燒錄 IC，將能有效的
提升 IC 在電源插拔測試下的穩定性及抗干擾能力。

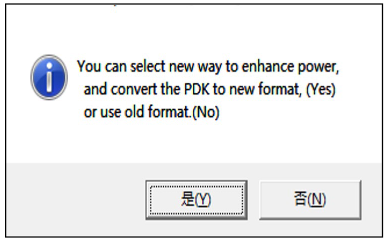

圖二、IDE_0.91M1 后的版本下載以前的 PDK 會自動提示是否要做轉檔操作

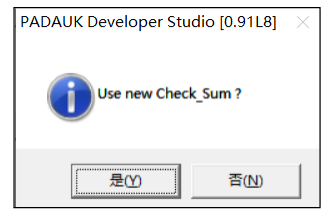

圖三、確定轉換后的 PDK 檔是否采用新的 checksum 值
圖四、保存新的 PDK 檔，并采用新的 checksum 值

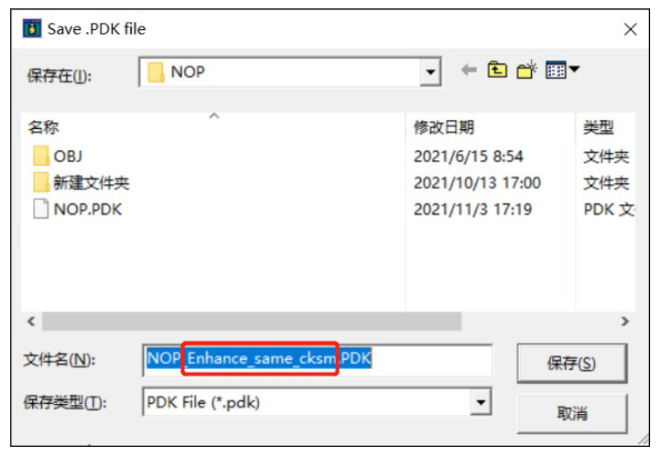

圖五、保存新的 PDK 檔，但采用原始 checksum 值

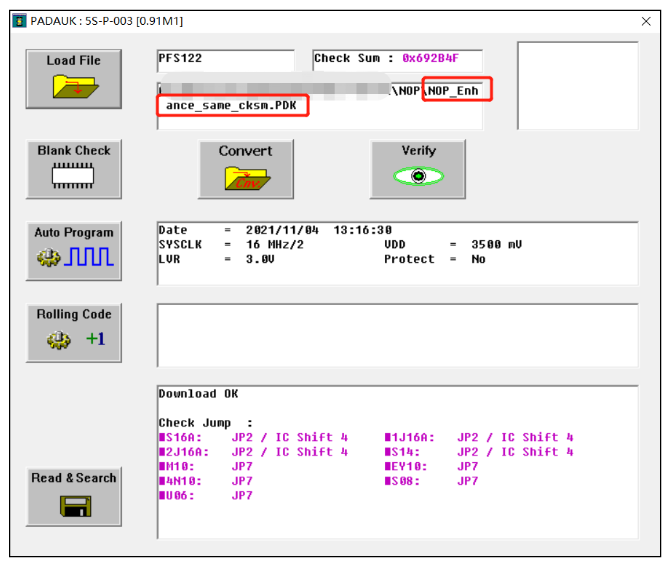

圖六、完成轉檔操作，Writer 自動下載轉檔后的新 PDK 文件
對策 3. 使用較低的系統頻率做開機，個別型號可同時打開慢開機功能。
.Adjust_IC 先使用 500KHz 開機，待系統初始化完成后再手動切回所需要的系統頻率。
對于 PFS172/122 及 PML100 三個型號，可同時在 Code Option 選單中設定使用慢開機。

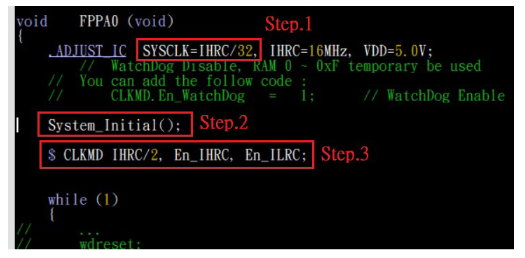

圖七、低頻開機初始化后再做時鐘切換

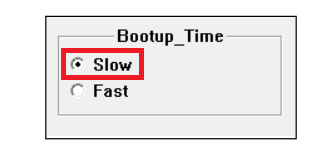

圖八、Code Option 中設置慢開機功能
對策 4. 優化硬件應用線路、元器件及 PCB 走線，改善上電波形的穩定性。
六、注意事項：
1. 使用 IDE/Writer 0.91M1 以前版本生成的 PDK 所燒錄的芯片不代表在應用上會有問題或是
存在著不穩定性。
2. 建議使用 IDE/Writer 0.91M1 以后的版本做程序的編譯及燒錄下載工作。
3. 使用 IDE 0.91M1 以后編譯出的 Chedksum 有可能存在著與先前版本 IDE 不一致的現象。
4. 使用 IDE/Writer 0.91M1 做燒錄時亦同時兼容舊版本的 PDK 檔，但使用舊版本的 PDK 檔
燒錄的芯片將可能不俱備提升電源插拔測試抗干擾能力。(但不代表應用上會有問題)
5. 使用 IDE/Writer 0.91M1 以前的版本做燒錄，但所下載的 PDK 檔為新 IDE 生成的 PDK 檔，
則燒錄的芯片亦將俱備提升電源插拔測試抗干擾能力。
6. 針對 PFC460 / PGC464 / PGC434 系列 IC，由 IDE/Writer 0.91M1 之前的版本編譯產生
的 PDK 將可能出現無法下載并燒錄的狀況，若遇此情況，建議必須使用 IDE 0.91M1 以
后的版本重新編譯生成新的 PDK 文件，再執行燒錄動作。

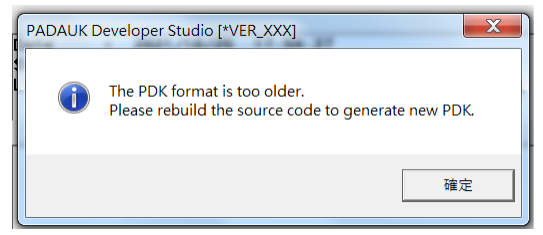

圖九、IDE 0.91M1 之前的版本產生的 PDK 有可能需要重新編譯下載
7. 用戶可自行選擇以上四個對策中的任意項操作。
8. 若對以上說明有不清楚之處或仍有其他疑問， 請與 逐高電子技術方案開發部 sales11@zicoic.com 0755-88364040 聯絡。
