適用范圍：所有 PMC 及 PMS 系列單片機
1. 【LVR】
(1) LVR 必須要搭配 SYSCLK 的頻率來設定，執行速度愈快，LVR 要愈高。為了防止使用者不小
心將 LVR 選得太低，IDE 會去檢查 SYSCLK 和 LVR 的關系。用戶也可以通過在程序中寫
“#pragma disable check_lvd” 這條編譯指令關閉 IDE 對 LVR 設定的檢查。請?zhí)貏e注意，把該
檢查關閉，并不表示 IC 的工作電壓就會因此降低。如果用戶把 LVR 設定過低，令 VDD 低于系統
頻率需求的最低電壓時，IC 還不發生復位，可能造成當機。用戶需根據個別應用的實際情況自行
評估并承擔風險和后果。
(2) 【Under_20mS_VDD_Ok】
在 IC 的 Code Option 中有選項： .Code_Option Under_20mS_VDD_Ok。
如 果 IC 上 電 可 以 在 20 ms 內 迅 速 達 到 正 常 的 工 作 電 壓 ， 你 可 以 設 置 該 選 項
(under_20ms_VDD_Ok = YES），使得 LVR 電壓可向下多調一級。
相反的情況，如果 IC 上電時間比較久，比如 AC 阻容式降壓，這時你必須設高 LVR 選項以免 IC
在低壓時就執行高速開機，造成誤動作。這時需要設置 (Under_20mS_VDD_Ok = NO)。
在上電比較緩慢的應用中，也可以讓系統先執行 ILRC，等電源穩定后，再執行 IHRC/n，如：
1.ADJUST_IC SYSCLK=ILRC
， ...; // Watchdog Disable…
…;
.delay nnn; //
等待電源穩定，請依情況自行調整.
…;
CLKMD = 0x34; // IHRC/2 = 8MIPS
2. 更改 LVR 設置只會影響 IC 的低電壓檢測復位點, 不會影響程序的執行。
3. 【 LVR 更改方法】

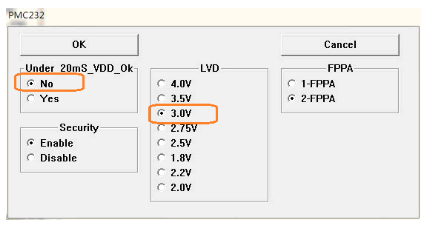

(1) 通過 IDE 菜單欄的 “執行” --> “程序參數” 打開 Code Option 選項，可以選擇應用需要的 LVR。如
下圖:

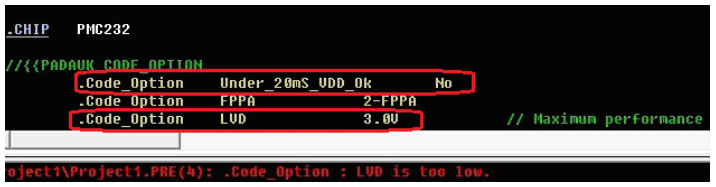

(2) 如果在程序里設定的 LVR 與 SYSCLK 不匹配時, 會出現以下錯誤提示：

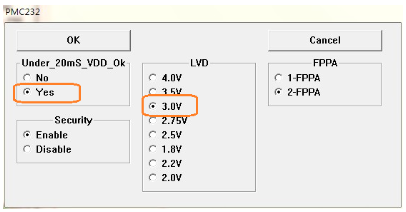

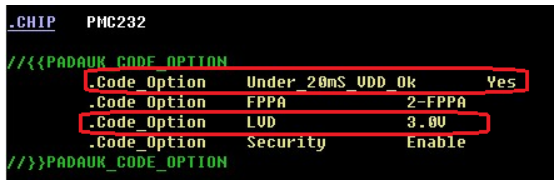

(3) 如果 IC 上電可以在 20 ms 內迅速達到正常的工作電壓，則可以通過 IDE 菜單欄的“執行”—>“程
序參數”打開 Code Option 選項并將 Under_20ms_VDD_Ok 選為 Yes，這時可以選擇更低一級
的 LVR，如圖：
(4) 確定無誤后, 點選“OK”就可以成功的更改 LVR 了

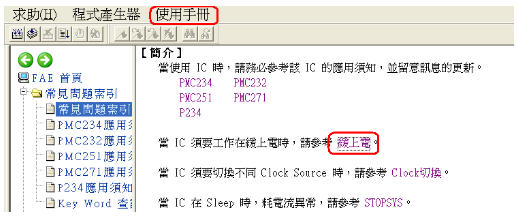

(5) 詳細數據請參照 IDE 中“使用手冊”內的“緩上電”部分：
在設置PMC-APN007（或其他類似電源管理芯片）的 ?LVR（低電壓復位，Low Voltage Reset）功能時，需要特別注意以下使用需知，以確保系統穩定性和可靠性：
?1. LVR 功能的作用
LVR 用于監控芯片或系統的供電電壓，當電壓低于設定的閾值時，自動觸發復位（Reset），防止系統在低電壓下運行導致邏輯錯誤或數據損壞。
?2. 關鍵設置參數
?閾值電壓選擇
根據芯片手冊提供的電壓檔位（如 2.7V、3.0V、3.3V 等），選擇適合系統供電范圍的閾值。
?閾值需高于系統最低工作電壓?（例如，系統最低工作電壓為 2.8V，則 LVR 閾值應設為 3.0V，避免頻繁誤觸發）。
?使能/禁用 LVR
通過配置寄存器或硬件引腳啟用 LVR 功能（默認可能為關閉狀態）。
禁用 LVR 可能導致系統在低電壓時無法復位，需謹慎操作。
?3. 配置注意事項
?電源穩定性
LVR 對電壓波動敏感，確保電源電路穩定（如添加濾波電容），避免電壓抖動導致誤復位。
?響應時間
部分芯片的 LVR 存在響應延遲（如 100ms），需結合系統需求評估是否需要額外硬件復位電路。
?與看門狗（WDT）的配合
若同時使用看門狗功能，需確保 LVR 復位與看門狗復位的優先級和時序兼容。
?4. 環境因素影響
?溫度變化
高溫或低溫可能導致 LVR 閾值漂移（參考芯片手冊的溫度特性）。
在寬溫環境中，需預留足夠電壓余量（如閾值提高 0.1-0.2V）。
?5. 硬件設計要點
?電源路徑設計
LVR 監控的電壓源需與實際供電路徑一致（如直接監控 MCU 的 VDD 引腳）。
?復位信號處理
確保復位信號（RST 引腳）的電路設計符合要求（如上拉電阻、抗干擾措施）。
?6. 軟件配置步驟
通過寄存器或配置工具設置 LVR 閾值。
使能 LVR 功能（可能需要寫入特定控制位）。
?保存配置?（部分芯片需執行“寫保護解鎖”或?qū)懭敕且资源鎯?chǔ)器）。
重啟系統使配置生效。
?7. 測試與驗證
?電壓跌落測試
使用可調電源模擬電壓下降，觀察 LVR 是否在設定閾值觸發復位。
?誤觸發測試
在正常電壓附近引入短暫波動，驗證 LVR 的抗干擾能力。
?8. 常見問題處理
?復位頻繁觸發
檢查電源質量或調整 LVR 閾值。
確認是否有大電流負載導致電壓瞬時跌落。
?配置不生效
確認是否已正確保存配置到非易失性存儲器。
檢查寄存器寫入順序是否符合手冊要求。
