PMS121 系列是一款帶 ADC，完全靜態的，以 OTP 為程序基礎的 CMOS 8-bit 微處理器。它運用 RISC 的架構并且所有的指令架構的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期
PMS121直流交流電氣特性
| 下列所有數據除特別列明外，皆于Voo=5.0V,fsys=2MHz之條件下獲得。 | ||||||
| 符號 | 描述 | 最小值 | 典型值 | 最大值 | 單位 | 條件(Ta=25℃) |
| VDo | 工作電壓 | 1.8* | 5.0 | 5.5 | V | #愛限于LVR公差 |
| LVR% | 低電壓復位公差 | 5 | 5 | % | ||
| fsys | 系統時鐘(CLK)*= HRC/2 IHRC/4 HRC/8 ILRC |
0 0 0 |
50K | 8M 4M 2M |
Hz | Voo≥3.0V Voo≥2.2v Voo≥1.8V Voo =5.0V |
| lop | 工作電流 | 0.7 35 |
mA uA |
fsys=IHRC/16=1MIPS@5.0V fsys=ILRC=50kHz@3.3V |
||
| IPD | 掉電模式下電流 (使用stopsys命令) |
1 0.6 |
uA uA |
fsys=0Hz,Vop=5.0V fsys=0Hz,Voo=3.3V |
||
| IPs | 省電模式下電流 (使用stopexe命令) |
3 | uA | Voo=5.0V;fsys=ILRC 僅使用ILRC模式下 |
||
| VL | 輸入低電壓 | 0 | 0.1 Vp | V | ||
| VH | 輸入高電壓 | 0.8 Voo 0.7 Vop |
VoD VDD |
V | PA5 其他IO |
|
| lol | IO輸出灌電流 | |||||
| PB0 PB4,PB5(正常輸出) PB4,PB5(高輸出) 其他lO |
125 16 38 16 |
mA | VDD=5.0V,VoL=0.5V | |||
| loH | O輸出驅動電流 | |||||
| PA5:PB0 PB4,PB5(正常輸出 PB4,PB5(高輸出) 其他l0 |
0 14 20 6 |
mA | VDD=5.0V,VoH=4.5V | |||
| PB7 | 125 | mA | Voo=5.0V,Voh=2.0V | |||
| ViN | 輸入電壓 | -0.3 | VDo+0.3 | V | ||
| IINJ(PIN | 引腳輸入電流 | 1 | mA | VDD+0.3≥Vn≥-0.3 | ||
| RPH | PA5 PB7 其他IO(PB0除外) |
120 75 82 |
KQ | Voo=5.0V VDo=5.0V Voo=5.0V |
||
| RPL | 下拉電阻 | 61 100 180 |
KQ | Voo=5.0V Vop=3.3V Voo=2.2V |
||
系統特性
1. 1.5KW OTP 程序儲存器
2. 96 Bytes 數據儲存器
3. 時鐘源：內部高頻RC震蕩器，內部低頻RC震蕩器和外部晶體震蕩
4. Band-gap 電路提供1.2V 參考電壓
5. 一個16位定時器
6. 兩個8位定時器(可做為PWM產生器)
7. 提供一個比較器
8. 高達11通道12位ADC，其中一個通道來自內部bandgap參考電壓
9. 提供ADC 參考電壓：外部輸入，內部VDD
10. 八段LVR 復位電壓設定: 4.0V, 3.5V, 3.0V, 2.7V, 2.5V, 2.2V, 2.0V, 1.8V
11. 14 個IO 引腳帶有上拉電阻選項，其中兩個有下拉選項
12. PB0提供NMOS開漏及PB7提供PMOS特大電流輸出（典型值125mA @VDD=5.0V）
13. 兩組可選擇的外部中斷引腳
14. 每個IO 引腳都可設定喚醒功能
15. 對所有帶有喚醒功能的IO，都支持2種可選擇地喚醒速度：正常喚醒與快速喚醒
CPU 特性
1. 單一處理單元工作模式
2. 提供82 個有效指令
3. 大部分指令都是單周期(1T)指令
4. 可程序設定的堆棧指針和堆棧深度
5. 數據存取支持直接和間接尋址模式,用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
6. IO 地址以及儲存地址空間互相獨立
訂購/封裝信息
PMS121-S16: SOP16 (150mil)
PMS121-1J16A: QFN3*3-16pin (0.5pitch)
PMS121-S14: SOP14 (150mil)
PMS121-M10: MSOP10 (118mil)
PMS121-S08: SOP8 (150mil)
PMS121-U06: SOT23-6 (60mil)
封裝尺寸信息請聯系逐高電子市場部

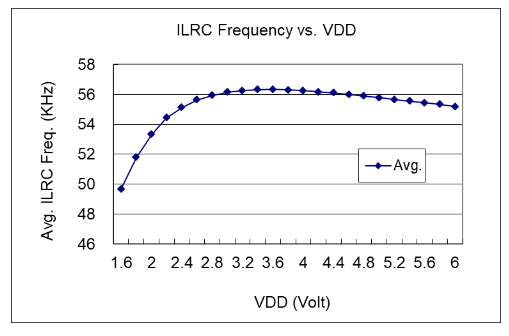

ILRC 頻率與 VDD 關系曲線圖
比較器

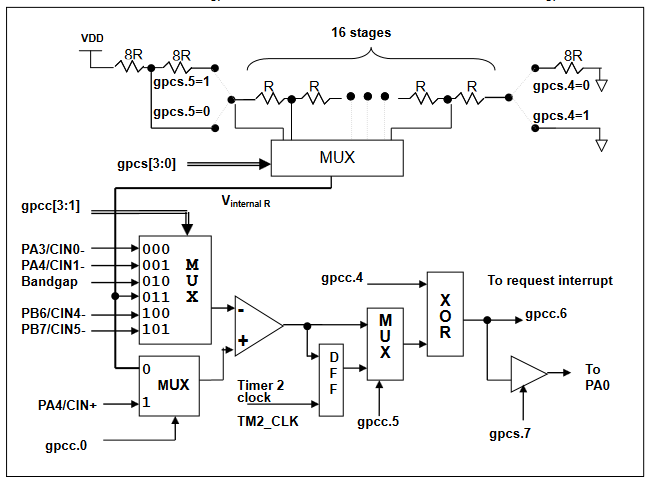

PMS121 內置一個硬件比較器，如圖 4 所示比較器硬件原理框圖。它可以比較兩個引腳之間的信號或者與
內部參考電壓 Vinternal R 或者與內置 bandgap(1.2v)做比較。兩個信號進行比較，一個是正輸入，另一個是負輸入。
比較器的負輸入可以是 PA3，PA4，內置 bandgap(1.2v)，PB6，PB7，或者內部參考電壓 Vinternal R，并由寄存器
gpcc 的[3:1]位來選擇。比較器的正輸入可以是 PA4 或者 Vinternal R，并由 gpcc 寄存器的位 0 來選擇。
比較器輸出的結果可以用 gpcs.7 選擇性的送到 PA0，此時無論 PA0 是輸入還是輸出狀態，比較器結果都
會被強制輸出；輸出結果信號可以用 gpcc.5 選擇為直接輸出，或是通過 Timer2 從定時器時鐘模塊(TM2_CLK)
采樣。另外，信號是否反極性也可由 gpcc.4 選擇。比較輸出結果可以用來產生中斷信號或通過 gpcc.6 讀取出來。
6 位計數器 (Timer16)
PMS121
8 位 OTP 型單片機帶 12 位 ADC
© Copyright 2023, PADAUK Technology Co. Ltd Page 40 of 92 PDK-DS-PMS121_CN_V000 – Nov. 17, 2023

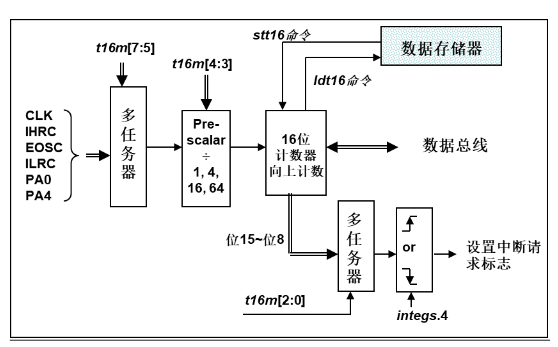

5.6 16 位計數器 (Timer16)
PMS121 內置一個 16 位硬件計數器(Timer16)，計數器時鐘可來自于系統時鐘(CLK)，外部晶體振蕩器時鐘
(EOSC)，內部高頻振蕩時鐘(IHRC)，內部低頻振蕩時鐘(ILRC)，PA4 和 PA0，一個多任務器用來選擇時鐘輸出
的時鐘來源。在送到 16 位計數器之前，1 個可軟件編程的預分頻器提供÷1、÷4、÷16、÷64 選擇，讓計數范圍更
大。

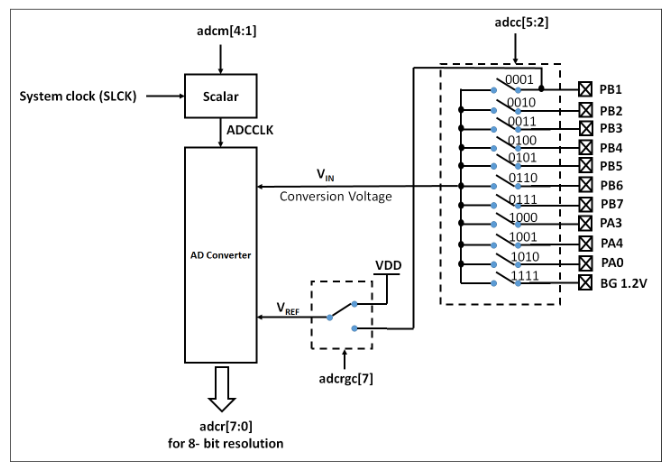

PMS121模擬-數字轉換器(ADC)模塊
當使用 ADC 模塊時有 6 個寄存器需要配置，它們是：
ADC 控制寄存器(adcc)
ADC 調節控制寄存器(adcrgc)
ADC 模式寄存器(adcm)
ADC 數據高位/低位寄存器(adcr)
端口 A/B 數字輸入啟用寄存器(padier, pbdier)
如下是在使用 ADC 轉換的設置步驟：
(1) 通過寄存器 adcrgc 配置參考高電壓
(2) 通過 adcm 寄存器配置 AD 轉換時鐘信號
(3) 通過 padier
、pbdier 寄存器配置模擬輸入引腳
(4) 通過 adcc 寄存器選擇 ADC 輸入通道
(5) 通過 adcc 寄存器啟用 ADC 模塊
(6) 執行 AD 轉換并檢查 ADC 轉換數據是否已經完成
addc.6 設置 1 開啟 AD 轉換并且檢測 addc.6 是否是‘1’
(7) 從 ADC 寄存器讀取轉換結果
PMS121的燒錄方法
燒錄引腳為：PA3，PA4，PA5，PA6，VDD，GND。

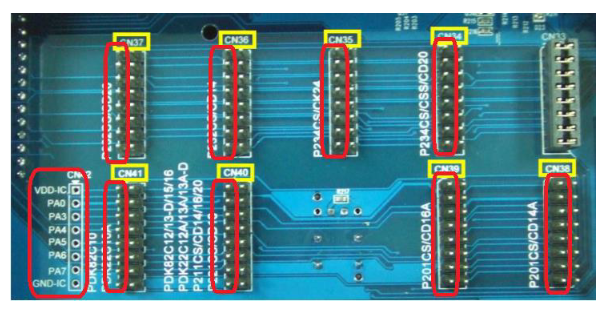

如用 3S-P-002 燒錄器，請把背后 Jumper 插在 CN39 的位置，同時：16 PIN 封裝的 IC，請放在正面 IC 座
的頂格；14 PIN 封裝的 IC，請放在正面 IC 座的頂格下移 1 行；10 PIN 封裝的 IC（如 MSOP10），請放在正面
IC 座的頂格下移三行；8 PIN 封裝的 IC，請放在正面 IC 座的頂格下移 4 行。其他封裝客戶自己根據情況處理，
所有 Jumper 位的左邊都是一樣的腳位排列，從上到下為 VDD，PA0（不需要用到），PA3，PA4，PA5，PA6，
PA7（不需要用到），GND

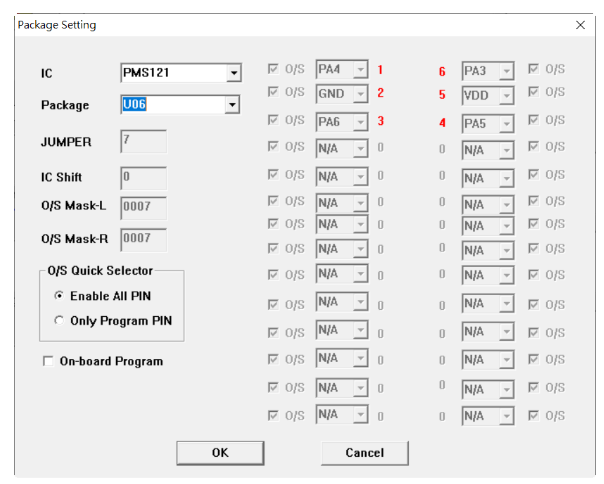

封裝設置如下圖所示
