PGS134應廣單片機系統特性
1. 4KW 程序儲存器
2. 512 Bytes EEPROM
3. 256 Bytes 數據存儲器（128*16）
4. 一個16位定時器
5. 兩個8位定時器(可做為PWM產生器)
6. 三個11位PWM生成器(PWMG0，PWMG1，PWMG2)
7. 提供一個比較器
8. Band-gap 電路提供1.2V參考電壓
9. 最高可提供14通道的12位ADC，其中一個來自于內部band-gap參考電壓或者0.25*VDD
10. ADC 參考高電壓：外部輸入, 內部VDD, Band-gap 1.2V, 1.6V, 2.0V, 2.4V, 3.0V, 4.0V
11. 支持乘法指令 (1T 8x8)
12. 22 個IO 引腳帶有上拉及下拉電阻選項
13. 提供兩種不同的IO驅動能力以滿足不同的應用需求
(1) PB4，PB7驅動/灌電流= 30mA/35mA (Strong) and 13mA/17mA (Normal)
(2) 其他 IO 驅動/灌電流 = 11mA/(13 or 20) mA
14. 每個IO 引腳都可設定喚醒功能
15. 內建 1/2 VDD LCD 偏置電壓生成器，可支持最大 4x17 點陣的 LCD屏幕
16. 時鐘源：IHRC，ILRC及EOSC(XTAL)
17. 對所有帶喚醒功能的IO，都支持兩種可選擇地喚醒速度：正常喚醒與快速喚醒
18. 八段LVR 復位電壓設定： 4.0V, 3.5V, 3.0V, 2.7V, 2.5V, 2.2V, 2.0V, 1.8V
19. 兩組依Code Option 選擇的外部中斷引腳
CPU 特性
1. 8bit 高性能RISC CPU
2. 提供98 個有效指令
3. 1T(單周期)指令
4. 可程序設定的堆棧指針和堆棧深度
5. 數據存取支持直接和間接尋址模式,

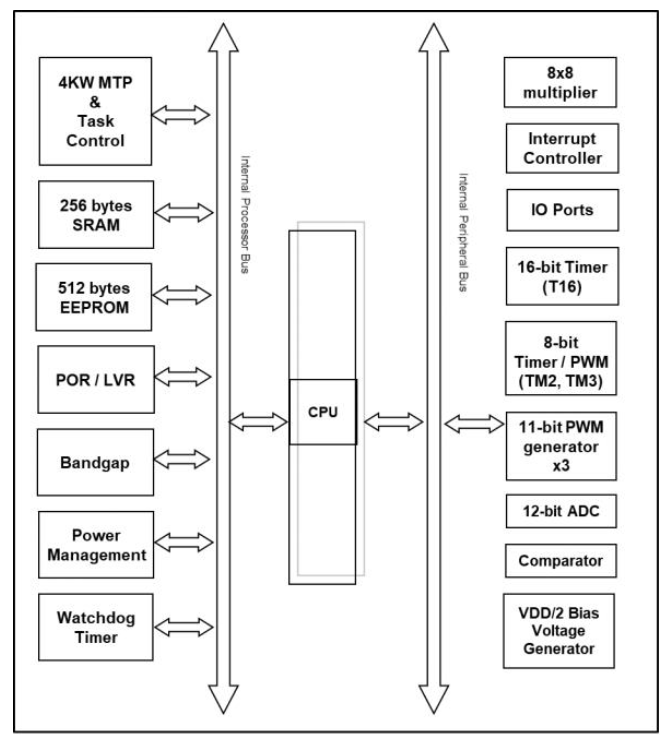

系統概述和方框圖
PGS134 系列是一款帶 12bit ADC，以 MTP 為程序基礎的 CMOS 8-bit 微處理器。它運用 RISC 的架構并且
所有的指令架構的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。
內部最多達 4KW MTP 程序存儲器、512 字節 EEPROM 以及 256 字節數據存儲器，還有多達 14 通道 12 位
分辨率的 ADC，其中一個通道是帶有多個內部參考電壓可供選擇。PGS134 同時提供 6 個硬件計數器：一個 16
位的硬件計數器，兩個 8 位 PWM 計數器，和三個 11 位 PWM 計數器。另外，PGS134 還提供一個硬件比較器和
驅動 LCD 的 1/2 VDD 偏置電壓。

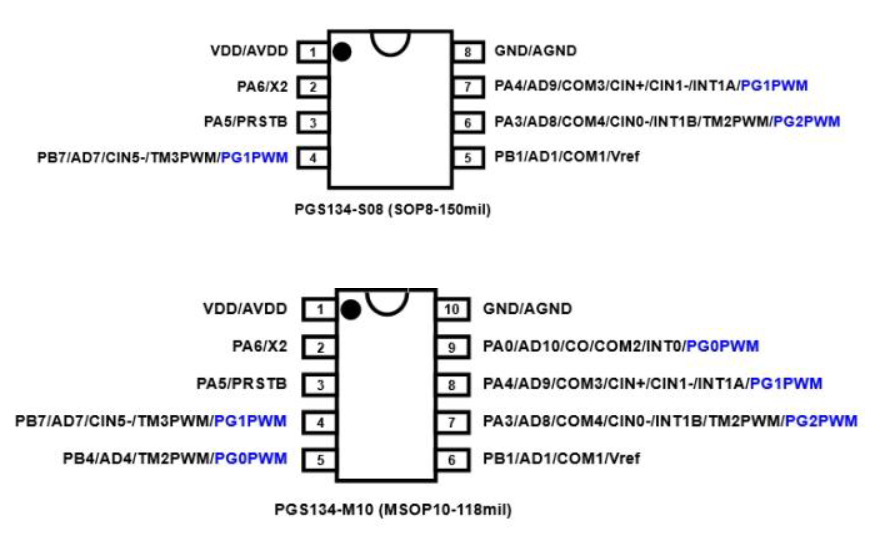

引腳功能說明
直流交流電氣特性
| 符號 | 描述 | 最小值 | 典型值 | 最大值 | 單位 | 條件(Ta=25℃) |
| VDD | 工作電壓 | 2.2* | 5.0 | 5.5 | V | #受限于LVR公差 |
| LVR% | 低電壓復位公差 | 5 | 5 | % | ||
| fsys | 系統時鐘(CLK)*= HRC/2 HRC/4 IHRC/8 ILRC |
0 0 0 |
82K | 8M 4M 2M |
Hz | Voo ≥3.5V Voo≥2.5V Voo ≥2.2V Vop=5.0V |
| Peycle | EEPROM燒錄次數 | 100K | Cycle | |||
| Pread | EEPROM讀取電壓 | 2.2= | VDD | V | VDD電壓 | |
| Ppgm | EEPROM擦除/寫入電壓 | 2.2= | VDo | V | #Vpo電壓 | |
| VPOR | 上電復位電壓 | 2.0* | ±受限于LVR公差 | |||
| loP | 工作電流 | 0.6 80 |
mA uA |
fsrs=IHRC/16=1MIPS@5.0V fsvs=ILRC=82KHz@3.3V |
||
| IPD | 掉電模式下電流 (使用stopsys命令) |
0.9 0.5 |
uA uA |
fsrs=0Hz,Vpp=5.0V fsys=0Hz,Voo =3.3V |
||
| lPs | 省電模式下電流 (使用stopexe命令) |
4.0 | uA | Vpo=5.0V;fsys=ILRC 只啟用ILRC模塊 |
||
| VL | 輸入低電壓 | 0 | 0.2 Vp | V | ||
| VIH | 輸入高電壓 | 0.7 VoD | VDD | V | ||
| loL | O輸出灌電流(可通過Code Option"PB4_PB7_Drive"切換PB4/PB7電流 | |||||
| PB4,PB7 (Normal PB4,PB7 (Strong PA0-4,PB2,PB5-6 PA5-7,PB0-1,PB3,PC0-5 |
24 40 25 15 |
mA | Voo=5.0V,Vou=0.5V | |||
| loH | O輸出驅動電流 | |||||
| PB4,PB7 (Normal) PB4,PB7 (Strong Other lOs |
17 32 14 |
mA | Voo=5.0V,Voh=4.5V | |||
| ViN | 輸入電壓 | 0.3 | Vop +0.3 | V | ||
| INJ(PIN | 引腳輸入電流 | 1 | mA | VDD+0.3蘭VN蘭-0.3 | ||
| RPH | 上拉電阻 | 62 | KΩ | Vpp =5.0V | ||
| VBG | Bandgap參考電壓 | 1.145* | 1.20* | 1.255* | V | Vpp =2.2V~5.5V -40℃ |
| fiHRC | 校準后IHRC頻率 | 15.76* | 16* | 16.24* | MHz | 25°C,Voo =2.2V~5.5V |
| 15.20* | 16* | 16.80* | Voo =2.2V~5.5V 40℃ |
|||
| tiNT | 中斷脈沖寬度 | 30 | ns | Voo=5.0V | ||
燒錄方法
請使用 5S-P-003(B)進行燒錄。3S-P-002 以及之前的燒錄器皆不支持 PGS134 的燒錄。
l PGS134 的燒錄腳為 PA4，PA5，PA6，VDD，GND 這 5 只引腳。
l 當合封（MCP）或在板燒錄時，關于電壓與電流的特別注意事項：
(1) PA5 (VPP) 可能高于 5.5V。
(2) VDD 可能高于 5.5V，且其最大電流可能到達 20mA。
(3) 其他燒錄引腳（GND 除外）與 VDD 相同。
(4) 當用戶使用 MCP 或在板燒錄時，用戶需要確認，外圍電路或元件不會被上述電壓所破壞或限制上述電
壓的產生。
重要提示：
(1) 如在 handler 上對 IC 進行燒錄，請務必按照 APN004 及 APN011 的指示進行。
(2) 為對抗燒錄時的雜訊干擾，請于燒錄時在分選機連接 IC 連接器一端的 VDD 和 GND 之間連接 0.01uF
電容。但切忌連接標值 0.01uF 以上的電容，以免影響普通燒錄模式的運行。
請用戶依據實際情況選擇下述燒錄模式。
普通燒錄模式
Jumper 連接：可依照燒錄器軟件上的說明，連接 jumper 即可。請參考燒錄器“5S-P-003”的用戶手冊，
了解當使用 5S-P-003(B) 燒錄時使用的 JP7 跳線方式。
注意：除了 ICVPP(PA5)需要通過 JP7 跳線與 IC 的 PA5 短接外, ICVPP2(PA3)也必須與 IC 的 PA5 短接。

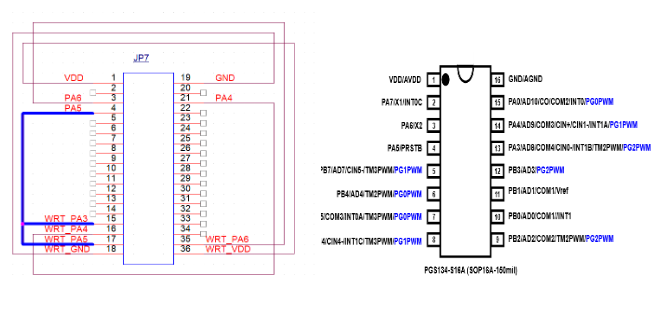

例如，PGS134-SOP16A 在燒錄器上的 JP7 跳線信號連接圖，如下所示:
在板燒錄模式
所謂在板燒錄，是指 IC 及其他周邊電路及組件，皆已經焊接到 PCB 上，并對 IC 進行燒錄的情況。在板
燒錄需要使用 5S-P-003 上五根引線：ICPCK(PA4)、ICPDA(PA6)、VDD、GND、ICVPP(PA5) 。

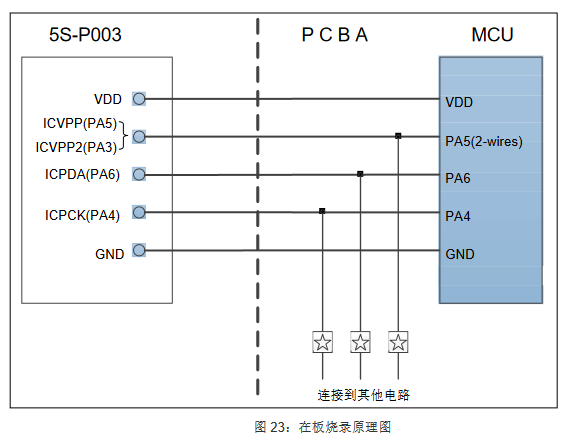

圖 23 中的‘☆’可代表電容或電阻。用于隔離燒錄引線和其他電路。電阻應≧10KΩ，電容應≦220pF。
注意：
l 一般來說，在板燒錄應使用限壓燒錄模式。請參考在限壓燒錄模式的詳細說明。
l PCB 上的 VDD 與 GND 之間不可連接有 5.0V 或以下的穩壓二極管或其他鉗制 5.0V 產生的電路或
元件。
l PCB 上的 VDD 與 GND 之間不可連接有標值 500uF 或以上的電容器。
l 一般來說，用于燒錄訊號的 PA4，PA5 及 PA6 引腳，不能作為強輸出腳。

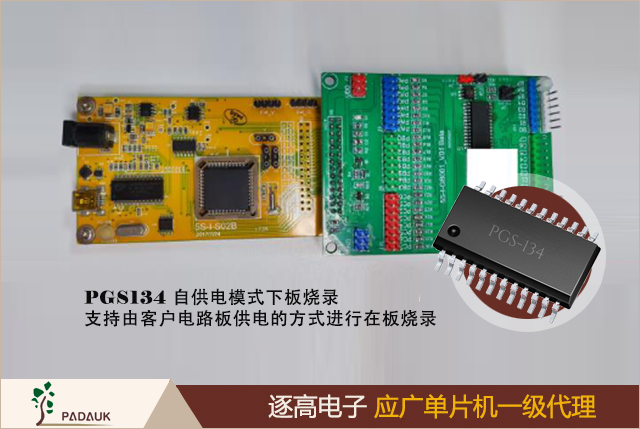

自供電模式下的在板燒錄
PGS134 同樣支持由客戶電路板供電的方式進行在板燒錄。想要使用此功能需在燒錄文件設定”On-board
Program w/ Self-Power”, 可在燒錄器軟件 To Package 的選單中設置。或是在原代碼中以命令的方式加入封裝
參數設置中，詳細操作可參考燒錄器使用說明書。
燒錄器將在燒錄前偵測客戶電路板上的 VDD 電壓。所以請保證電路板上的 VDD 電壓高于 2.5V，應用板上
的 VDD 電壓若低于 2.5V 燒錄器將會顯示錯誤”Find a diff. IC.”。 其余與燒錄器供電的在板燒錄模式相同。
Converter PDK to Package：
勾選自供電 ISP 選項時，若 CodeOption PAC.5 設為 Enable 時，當 PA5 輸出低，燒錄可能會損壞 IC。
因此 PA5 設置為 0utput 時，可支持板上自供電的 ISP Mode，但不建議使用。
使用 ICE

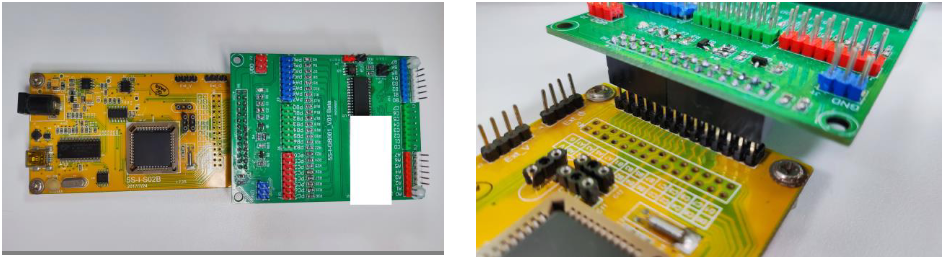

仿真 PGS134 請使用 5S-I-S01/2(B)外掛仿真板 5S-I-GB001，參考如下圖片:
仿真時請注意以下事項：
(1) 關于仿真時序
l 仿真時，尤其是仿真 EEPROM 和 PxPL 相關功能時，5S-I-S01/2(B)會和仿真板 5S-I-GB001 進行通信，
所以仿真時許會略慢于實際 IC，主要影響以下寄存器配置
EERL/EERMC/STEER/LDEER/MISC2/INTRQ/INTRQ2/PAPL/PBPL/PCPL/LPWMGxC/LPWMGxDTH
/LPWMGxDTL /LPWMGCLK/LPWMBCUBH/LPWMCUBL 等
(2) 關于仿真電壓
l 仿真時，受仿真板工作電壓影響，建議仿真電壓≥2.5V
(3) 其他注意事項
l 5S-I-S01/2(B)仿真時，不支持指令 NMOV/SWAP/NADD/COMP 的 RAM 運算。
l 5S-I-S01/2(B)仿真時，不支持 SYSCLK=ILRC/16。
l 5S-I-S01/2(B)仿真時，不支持 misc.4 動態設定（只能固定為 0 或 1）。
l 5S-I-S01/2(B)仿真時，不支持 Tm2.gpcrs/Tm3.gpcrs 功能。
