對應電池供電的產品,在不使用的時候,單片機和外設都應該進入休眠狀態 用于減少對電池電量消耗 在使用的時候又能夠通過按鍵或其他信號喚醒系統,然后進入正常工作狀態 在電壓V3.3V的情況下,應廣單片機的休電流幾乎在2A以下 經常測到都是一點幾uA.非常不那么應廣單片機的低功耗和按鍵喚醒是怎么實現的呢?不多說上代碼.除了外部喚醒 還有一種機制是內部定時器定時喚醒

分兩個部分寫，省電模式和掉電模式，這也是規格書上描述的官方叫法，本文統稱為休眠模式。
一：stopexe模式（省電模式）

這個省電模式可以通過IO喚醒和中斷喚醒。

如果使用IO喚醒，那么設置好IO后，IO輸入電平產生變化就會喚醒MCU。
arrow_forward_ios閱讀文章
% buffered
00:00
00:21
01:31

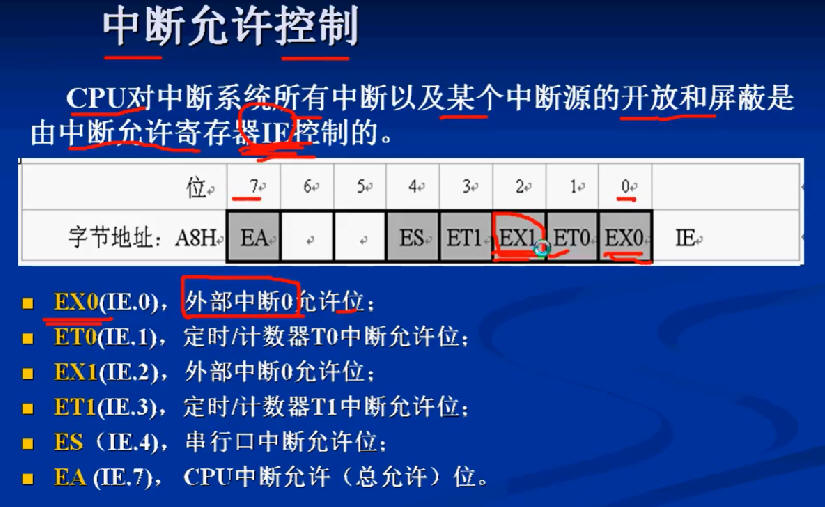

如果使用中斷喚醒：

1，如果使用T16定時中斷，那么在定時中斷產生的時候就會喚醒MCU，由此也可以看出，進入省電模式stopexe時，MCU內部時鐘仍然在運行，以便計時，而關閉的只是系統時鐘sysclk，因此，在使用定時中斷T16作為喚醒源時，務必要使用內部時鐘IHRC/ILRC作為時鐘源。

2，如果使用比較器中斷作為喚醒源，在選擇比較器輸入端時，不要使用BG作為比較源，因為在進入省電模式時，BG也會關閉，會導致無法產生中斷喚醒。

在進入省電模式前，因為MCU內部時鐘不會關閉，而看門狗此時有打開的話，那么有可能在省電模式中產生不必要的復位，所以在進入省電模式前要關閉看門狗。

二：stopsys模式（掉電模式）

這個模式是深度省電，只能IO喚醒，MCU所有的時鐘都會關閉。
三：程序設置

關聯寄存器有「 IO端口寄存器，IO端口方向寄存器，IO端口上拉寄存器和IO端口數字寄存器」。

比如設置PA0作為IO喚醒口，那么IO端口設置為:

PA = 0B_XXXX_XXX0; // "X"代表任意，供實際應用寫1或者0

PAC = 0B_XXXX_XXX0; //"0"代表輸入

PAPH = 0B_XXXX_XXX1; // 「1」代表開內部上拉

$ padier 0b_xxxx_xxx1; //"1"代表打開PA0的喚醒功能 和數字輸入功能

...

while(1){

stopsys； //休眠

}

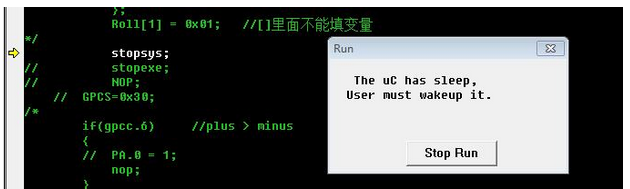

在仿真的時候，如果休眠了，光標會停止在stopsys這句上，如下圖：

喚醒后，是跑stopsys的下一行指令，而不是先進去中斷。

在程序寫休眠時，因為電平有變化就產生喚醒的動作，那么可能發生的現象是，比如MCU在休眠中，按鍵按下MCU喚醒，程序跑了一個循環又再次進入休眠，此時按鍵還沒松開，而等按鍵再松開時，又再產生了電平變化喚醒MCU，那么表現出來的現象就像是按鍵沒有喚醒功能一樣，因此要避免這個問題，可以在程序上做個時間差，比如喚醒之后，等1秒或者等按鍵松開之后再去跑程序大循環。
