PMS1606觸摸鍵 OTP 類型padauk(應廣)單片機,應廣單片機選型指導,時鐘源內部高頻RC振蕩器(IHRC),內部低頻 RC 振蕩器(ILRC)
◆ 不建議使用于AC 阻容降壓供電或有高EFT要求之應用
◆ 工作溫度范圍： -20°C ~ 70°C
系統特性
1. 1.5KW OTP程序內存
2. 96字節數據存儲器
3. 最多可選擇6個IO引腳作為觸摸按鍵
4. 一個硬件16位計數器
5. 兩個8位硬件PWM生成器Timer2/Timer3，Timer2/Timer3還配置NILRC振蕩器，它的頻率比ILRC更慢，適合做更省電的喚醒時鐘
6. 一組可設三路11位SuLED（Super LED）PWM生成器和計數器LPWMG0/LPWMG1/LPWMG2
7. 提供一個硬件比較器
8. 6個IO引腳并帶有上拉/下拉電阻選項
9. Bandgap 電路提供1.2V Bandgap電壓
10. 時鐘源：內部高頻RC振蕩器(IHRC)，內部低頻RC振蕩器(ILRC)
11. 14段LVR復位設定：4.5V, 4.0V, 3.75V, 3.5V, 3.3V, 3.15V, 3.0V, 2.7V, 2.5V, 2.4V, 2.3V, 2.2V, 2.1V, 2.0V
12. 兩個可選的外部中斷引腳
CPU 特性
1. 單一處理單元工作模式
2. 提供82個有效指令
3. 大部分都是1T(單周期)指令
4. 可程序設定的堆棧指針和堆棧深度（使用2 bytes SRAM作為一層堆棧）
5. 數據存取支持直接和間接尋址模式，用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
6. IO地址以及存儲地址空間互相獨立

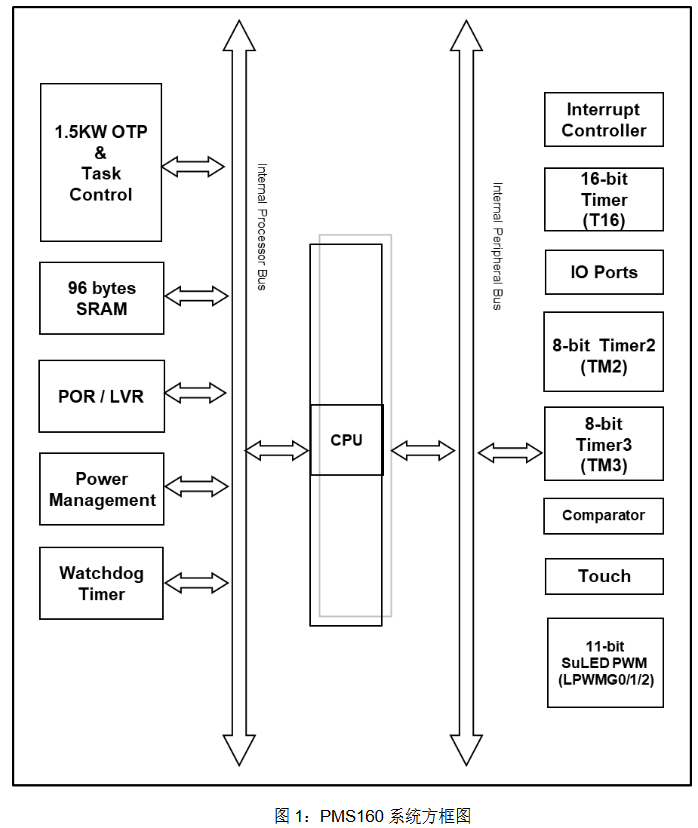

PMS160 系列是一款完全靜態的，以 OTP 為程序存儲基礎的 CMOS 8-bit 微處理器。它運用 RISC 的架構
且大部分的指令執行都是一個指令周期的，只有少部分處理間接尋址指令需要兩個指令周期。
PMS160 包含一個最多 6 鍵的電容式觸摸控制電路。另外，PMS160 還包含 1.5KW OTP 程序內存以及 96
字節數據存儲器，一個 16 位的硬件計數器，兩個 8 位 Timer2/Timer3 計數器和一組新的三路 11 位計數器帶
SuLED PWM 生成器(LPWMG0/1/2)。
PMS160絕對最大值范圍
電源電壓 ............................................ 2.0V ~ 5.5V（最大值：5.5V）
*最大電壓不能超過 5.5V，否則會損壞 IC。
輸入電壓 …………………………………… -0.3V ~ VDD + 0.3V
工作溫度 …………………………………… -20°C ~ 70°C
存儲溫度…………………………………… -50°C ~ 125°C
結點溫度 …………………………………… 150°C

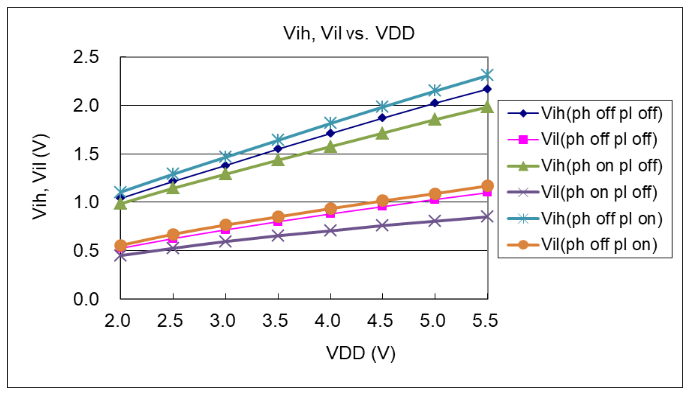

IO 引腳輸入高/低閾值電壓(VIH/VIL)曲線圖

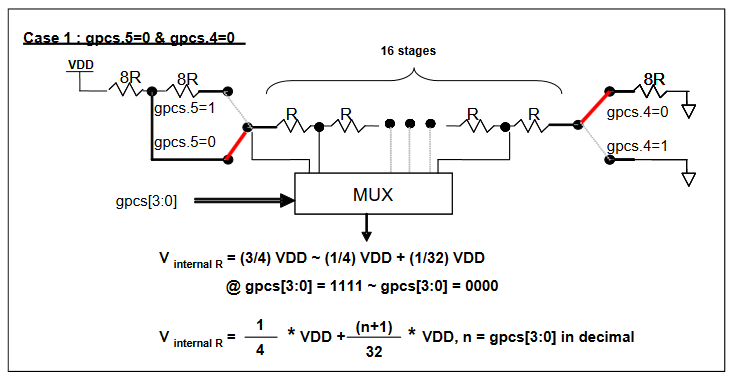

內部參考電壓 (Vinternal R)
內部參考電壓 Vinternal R 由一連串電阻所組成，可以產生不同層次的參考電壓，gpcs 寄存器的位 4 和
位 5 是用來選擇 Vinternal R 的最高和最低值，位[3:0]用于選擇所要的電壓水平，這電壓水平是由 Vinternal R 的
最高和最低值均分 16 等份，由位[3:0]選擇出來。圖 5 ~ 圖 8 顯示四個條件下有不同的參考電壓 Vinternal R。
內部參考電壓 Vinternal R 可以通過 gpcs 寄存器來設置，范圍從(1/32)*VDD 到(3/4)*VDD。
燒錄器背面 JP7 跳線

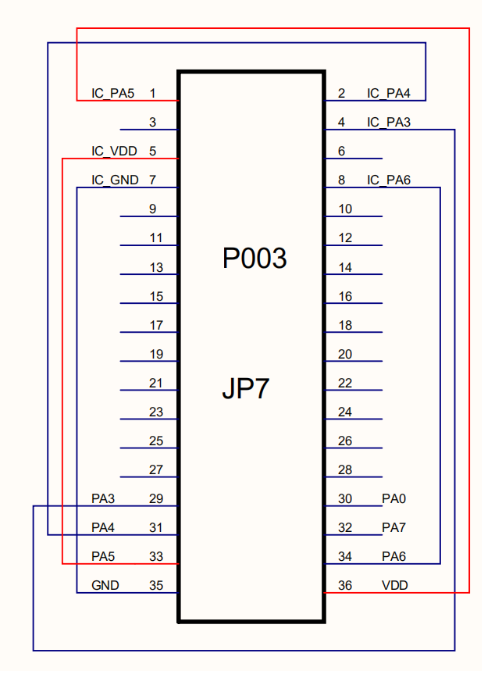

使用 P003 時，PMS160-S08B JP7 跳線原理圖
注：在 P003 燒錄跳線時，VDD 和 PA5 需要互換，即燒錄器 VDD 引腳連接到 IC PA5 引腳，燒錄器 PA5 引
腳連接到 IC VDD 引腳。
使用 ICE
請使用 5S-I-S01/2(B)外掛觸摸板 5S-I-TB002（又名 PMS160_ICE_Touch kit）對 PMS160 進行仿真。參考
如下圖片：

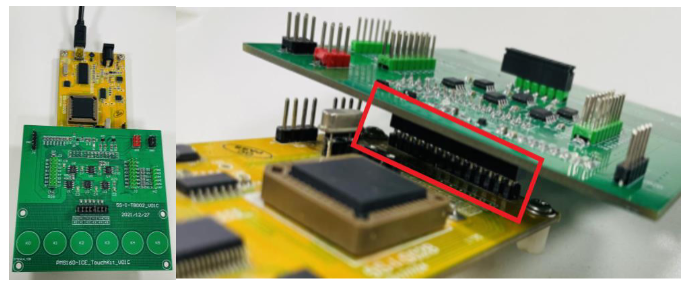

PMS160仿真工具連接示意圖
仿真時請注意以下事項：
(1) 關于仿真通訊
該觸摸仿真板采用外掛 PMS160 實際 IC 的方式仿真，各功能模塊的仿真與實際 IC 更吻合，但因與主仿
真器做通訊，仿真速度將會略微減慢，因此也不建議過于快速且頻繁的進入中斷（仿真進中斷的頻率建議不
超過 1KHz）。實際 IC 則不受此限。
受仿真通訊影響，IHRC/ILRC 的振蕩器模塊將始終保持振蕩狀態，在程序中設定關閉 IHRC/ILRC 也將只
會對實際 IC 有效，故在使用 IHRC/ILRC 作為各 Timer 時鐘源時尤其要注意此差異。
(2) 關于仿真電壓
該觸摸板的仿真電壓范圍限制在 3.5V ~ 4.8V，若搭配 5S-I-S01 標準仿真器且仿真器采用由外部供電的
方式仿真時，則外供電源不建議超過 5V，否則可能會因仿真器與觸摸板電壓不匹配導致無法仿真或仿真結果
異常。
(3) 關于各 Timer 計數器（Timer2/3/16、LPWMG0/1/2）
不支持 Timer3、LPWMG0/1/2 選擇 SYSCLK 作為計數器時鐘源。
不支持 Timer2、Timer3 選擇 GPCRS 作為計數器時鐘源。
不支持 Timer2 選擇 NILRC 作為計數器時鐘源。
LPWMG2 與 LPWMG0/1 分屬兩顆不同的 IC 進行仿真，仿真的頻率/相位會略有差異，且不支持帶互補
死區的 LPWM 功能仿真；當使用 LPWM 中斷時，仿真器也會額外增加一條 Code Option：ICE_LPWM_INTR，
供選擇仿真時的 LPWMG 中斷來源：來自 LPWMG0/1 或來自 LPWMG2。
當仿真輸出 LPWM 時，其設定的輸出腳位會被強制切換為輸入狀態（透過 pac 寄存器強制切換，不影響
padier、paph 等寄存器的原本設定值）。關閉 LPWM 輸出后，相應端口的輸入/輸出配置（pac 寄存器）需要
用戶自行切換。對于實際 IC 則無需此操作。
(4) 關于省電和掉電：stopexe/stopsys
仿真時，省電/掉電模式的喚醒時間與實際 IC 不一致，且和系統時鐘頻率快慢有關。以系統時鐘 1MHz
為例，stopexe 的仿真喚醒時間預估在 30us~1ms 之間；stopsys 喚醒則大約需要 700us。若有相關喚醒時間
要求，建議采用實際 IC 測量。
考慮到仿真通訊對 IHRC/ILRC 的影響，為避免 Timer 誤喚醒，建議客戶使用 stopexe/stopsys 前關閉所
有不需要用來喚醒的 Timer 模塊，而非關閉 Timer 時鐘源。以 Timer2 為例，建議程序?qū)懛ǎ?ldquo;$ TM2C STOP”。
(5) 不支持 PA6 作為比較器的 CIN-輸入端，仿真時可以從 PB6 輸入，實際芯片還是 PA6。
