適用范圍：所有單片機

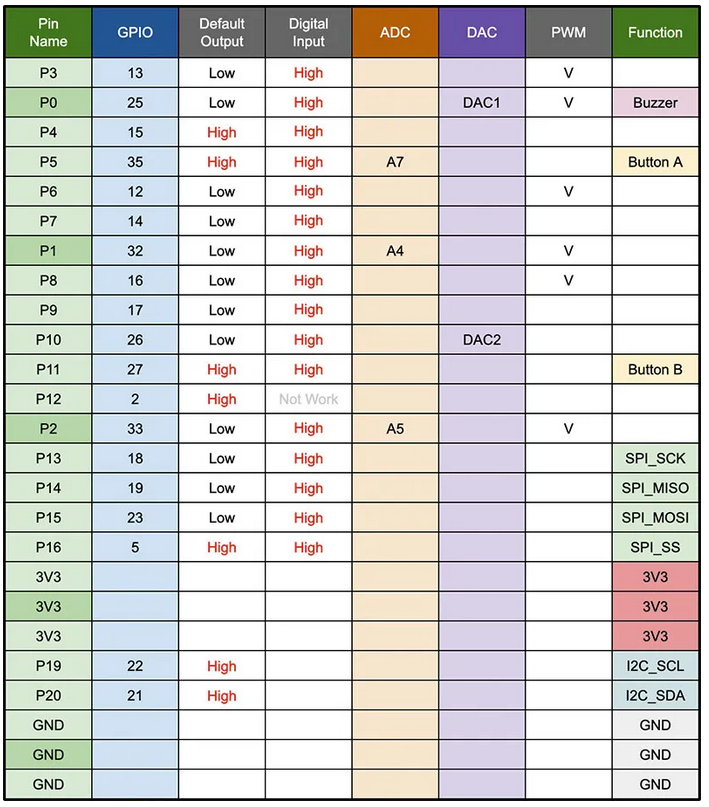

I/O 引腳 在 Web:Bit 開發板邊緣有一排有 25 個金屬接觸點，這些金屬接觸點稱為「引腳」，或通俗一點也可稱呼「金手指」。 引腳包含了5 個標注0、1、2、3V 和GND 的大引腳，以及其他20 個未標示號碼的小引腳，除了可以使用鱷魚夾操作大引腳，也可以使用擴充板搭配杜邦線操作小引腳，透過引腳的搭配，就能靈活的操作各種外接元件與感測器。

若在應用電路中會連接 IO 輸出引腳連接到長導線時，請在輸出端串接一個電阻（請依實際應用自行

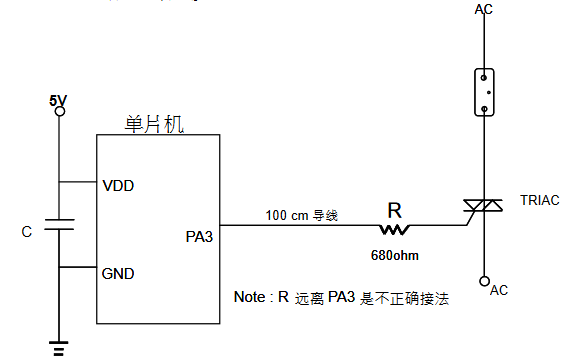

調整電阻值），而且電阻須靠近輸出引腳端，以避免信號經過長導線反射，干擾單片機操作。下圖例子中
PA3 用于控制 TRIAC，線路接法為 PA3 輸出引腳先接 100 公分長的導線，再串接 680 歐姆的電阻，之后
再去控制 TRIAC。這是種不正確的接法。

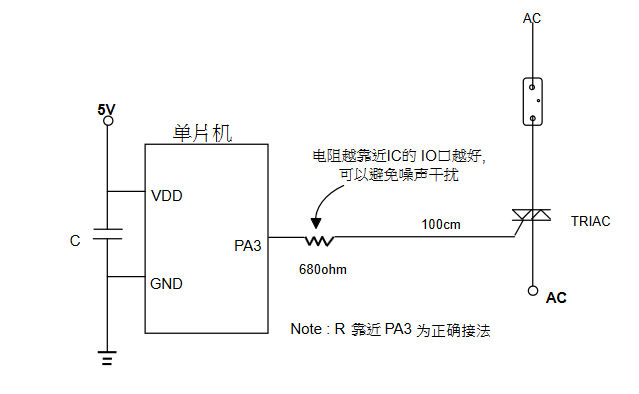

正確接法應是將 PA3 先串接 680 歐姆的電阻，再接 100 公分長導線，這樣就可得到較高的抗干擾能力。

若您在研發使用上有任何疑問，請就近洽詢我們的代理商，或與我們技術開發部 sales11@zicoic.com 聯系
