簡單介紹什么是IO 型單片機

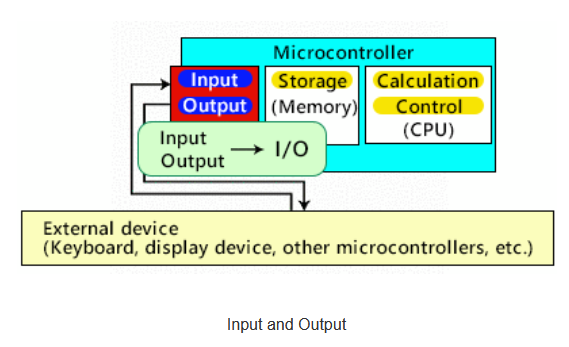

I/O 是用于在外部設備和微控制器之間交換數據和信號的功能。 準備了專用于外部設備的外圍電路，它們執行數據的輸入、輸出和通信。
基本操作包括CPU的“讀”和“寫”。
I/O稱為“端口”，其地址稱為“端口地址”。

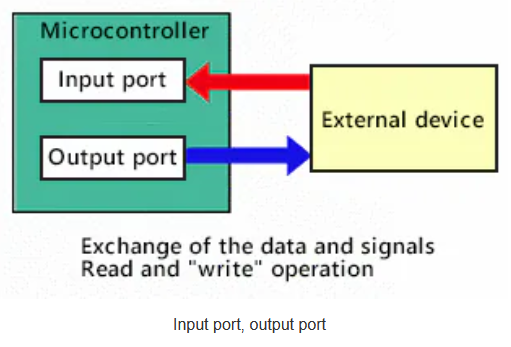

根據與外部設備的數據和信號的交換，有“輸入端口”和“輸出端口”。
PMS152G通用系列
于 AC 阻容降壓供電或有高 EFT 要求之應用必要時需修改系統電路以提高抗干擾能力
工作溫度范圍：-40°C ~ 85°C
PMS152G系統特性
1.25KW OTP 程序存儲器
80 Byte 數據存儲器
一個硬件 16-位計數器
一個 8 位定時器（可作為 PWM 生成器，PWM 分辨率可以為 6 位、7 位或 8 位）
一組三連套 11 位 SuLED (Super LED) PWM 生成器及計數器
一個硬件比較器
14 個 IO 引腳并帶有上拉電阻選項
提供三組不同的 IO 驅動能力以滿足不同的應用需求
(1) PB3，PB5，PB7 驅動電流/灌電流= 7mA/ 25.5mA
(2) 其他 IO（除 PA5 外）驅動電流/灌電流= 7mA/ 14mA
(3) PA5 灌電流= 12.6mA
每個 IO 引腳都可設定喚醒功能
時鐘源：內部高頻 RC 振蕩器，內部低頻 RC 振蕩器和外部晶體震蕩
對所有帶有喚醒功能的 IO，都支持兩種可選擇的喚醒速度：正常喚醒和快速喚醒
8 段 LVR 復位電壓設定：4.0V，3.5V，3.0V，2.7V，2.5V，2.2V，2.0V 及 1.8V
2 組可選的外部中斷引腳：PA0/ PB5，PB0/ PA4
Bandgap 電路提供 1.2V 參考電壓

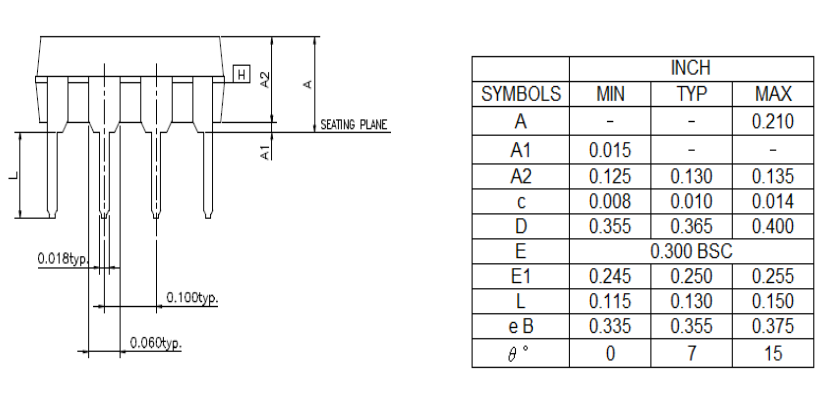

封裝外形圖（POD）：以下圖紙和尺寸僅供參考 1.1. DIP8(300mil)
PMS152G燒錄方法
請使用 PDK5S-P-003x 燒錄。PDK3S-P-002 或舊版本不支持 PMS152G 的燒錄。
PMS152G 的燒錄腳為 PA3, PA4, PA5, PA6, VDD, and GND 這 6 只引腳。
跳線連接： 請按照燒錄器軟件內的說明連接跳線。
合封（MCP）或在板燒錄（On-Board Writing）時的有關電壓和電流的注意事項：
(1) PA5 （VPP）可能高于 11V。
(2) VDD 可能高于 6.5V，而最大供給電流最高可達約 20mA。
(3) 其他燒錄引腳（GND 除外）的電位與 VDD 相同。
請用戶自行確認在使用本產品于合封或在板燒錄時，周邊元件及電路不會被上述電壓破壞，也不會鉗制上述
電壓。
重要提示：
如在 handler 上對 IC 進行燒錄，請務必按照 APN004 及 APN011 的指示進行。
為對抗燒錄時的雜訊干擾，請于燒錄時在分選機連接 IC 連接器一端的 VDD 和 GND 之間連接 0.01uF 電
容。但切忌連接標值 0.01uF 以上的電容，以免影響燒錄的正常運行。
