此章節提醒用戶在使用 PMB180 系列 IC 時避免常犯的一些錯誤。
應廣單片機PMB180使用 IC 充電器使用與設定
(1) 充電電壓及電流量測 u PMB180 充電器與 MCU 執行程序是個別獨立工作, MCU 復位并不影響到充電動作。
u 對未寫入程序的 PMB180 芯片做充電電壓及電流的量測，將會得到未被校準過的充電電壓及充電電 流。(因?yàn)槌潆娖鞯碾妷杭半娏餍?zhǔn)寄存器未被填入精準的校正參數) u PMB180 在程序正常啟動工作后將會為充電器寫入校正參數，此時可對 PMB180 的充電器做電性量 測。

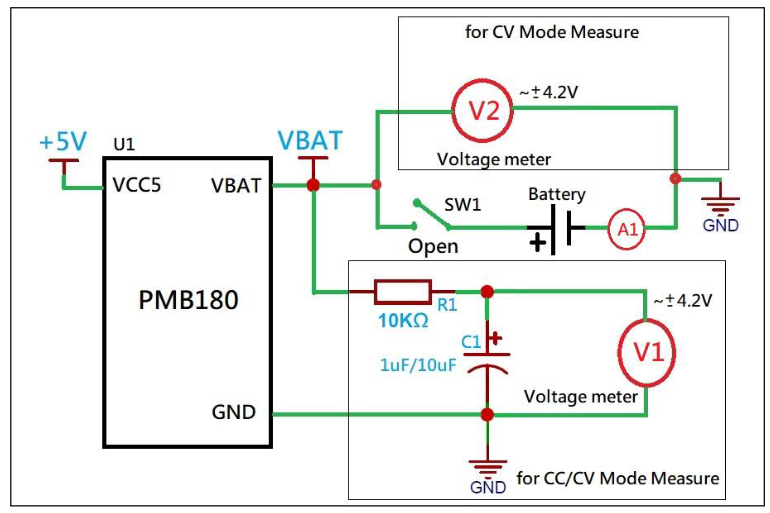

u 量測 PMB180 充電器的充電電壓接線圖如下示意：在 CC Mode 下需在 VBAT 引腳串聯 RC 電路(仿 真電池內阻等效電路)，電壓表 V1 并接于電容器 C1 上，在 CV Mode 下可將電壓表 V2 并聯接于 VBAT 引腳。

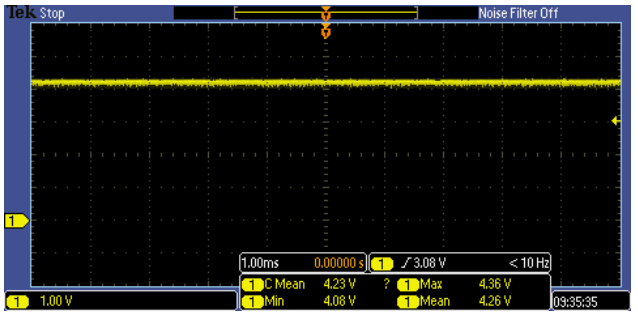

V1 電壓波形：(CC Mode, R1 = 10Kohm, C1 = 1uF)

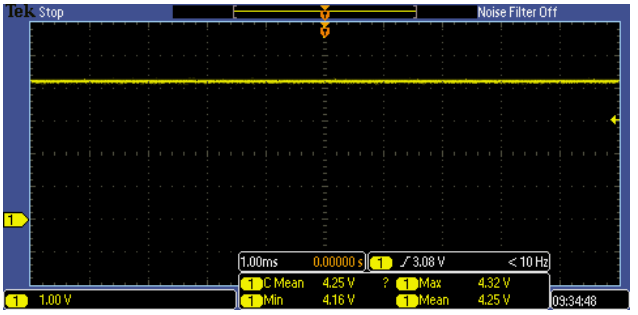

V1 電壓波形：(CV Mode, R1 = 10Kohm, C1 = 1uF)

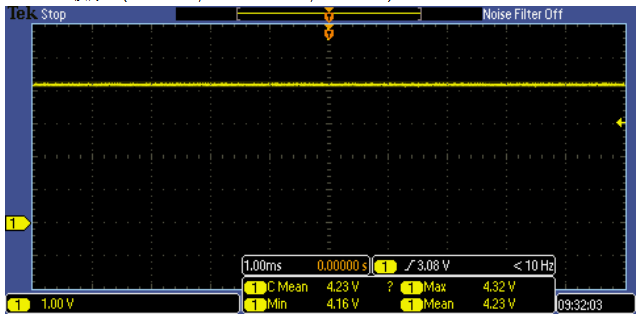

V2 電壓波形：(CV Mode, No R1 and C1)
在 CC Mode 下若 VBAT 引腳空接或是只接上濾波電容 / 電解電容時所量到的電壓可能會因?yàn)槌潆娖鲗ν獠侩?br />
容的充放電效應，使得平均電壓偏低。充電器在充電至 4.2V 滿電后的間隔循環充電時間約在 1~3ms，此時若
VBAT 引腳未接電池或是只接電容，將會因?yàn)榉烹姇r間導致電壓表量到的平均值變低。例如使用電壓表直接量測
VBAT-Pin 電壓時, 且 VBAT 引腳只有并聯 1uF 電容反而會造成量測錯誤(遠低于目標值), 因?yàn)榉烹姇r間會變長,
導致電壓表量到較低的電壓值。Vbat 電壓波形如下圖波形。

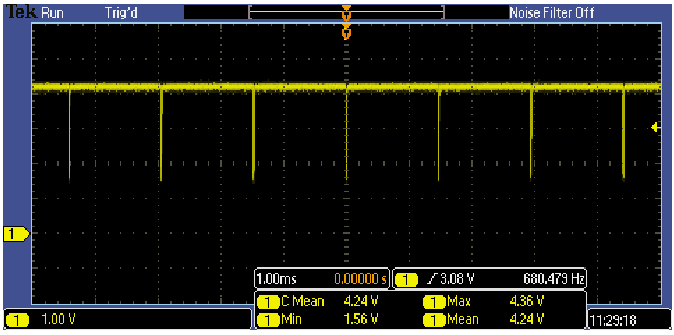

V2 電壓波形：(CC Mode, No R1 and C1)

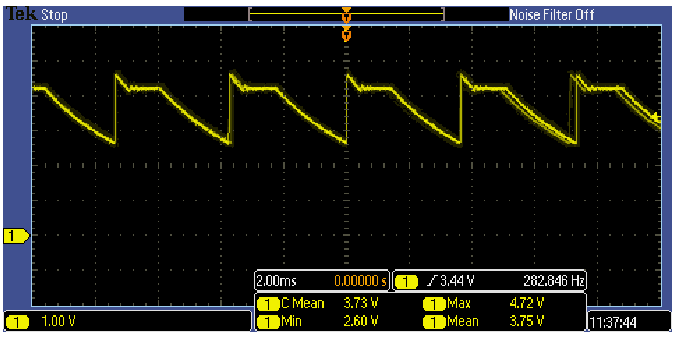

V2 電壓波形：(CC Mode, R1 = 0R , C1 = 1uF

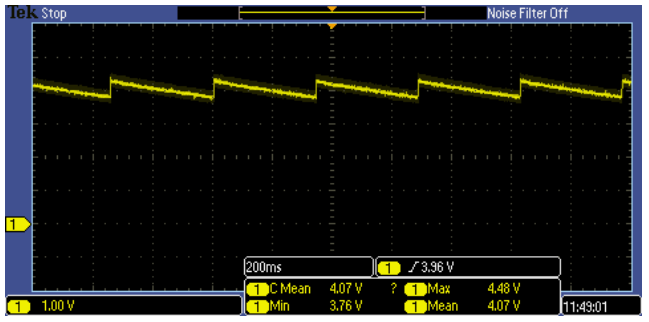

V2 電壓波形：(CC Mode, R1 = 0R , C1 = 470uF)
IDE 0.99D8 之后的版本有提供數個針對充電器校正參數修改的進階宏參數指令，一般不建議用戶隨意
更改。有相關疑慮可咨詢原廠或是代理商的相關技術工程人員。充電器校正值若被用戶改動，在燒錄
器下載燒錄檔時將會出現 “The charger trim value of this PDK file has been modified” 的提示訊息彈
窗。
