YFS1224 系列主要包含兩個部分：
PFS122B MCU
2Kbit EEPROM
其中，PFS122B 是一款 12bit ADC 類型的 MTP MCU，支持 Mini-C / ASM 語言，編程簡單易上手，使用細
節請查閱應廣官網“PFS122B 規格書”。內置的 2K-bit EEPROM，作為 I2C 兼容串行 EEPROM（電可擦可編程
存儲器）設備，它包含一個 256×8 位的內存數組，每頁 8 個字節，可為 MCU 提供更多的數據存取空間。

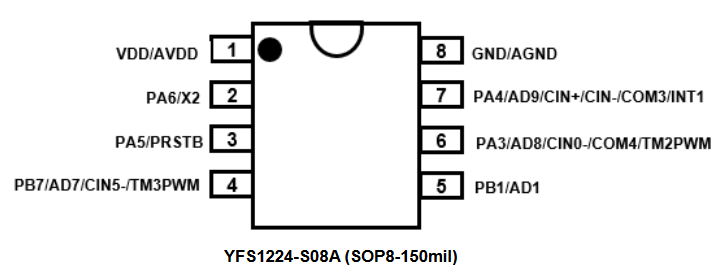

封裝及引腳說明
1. PB2 TO E2_ SCL ，PB0 TO E2_ SDA，PB6 TO E2_ VDD；
2. MCU_GND,24C02_GND,24C02_WP 共地
YFS1224 主要存儲空間如下：
MTP ROM（Word）：1.9K
SRAM（Byte）：128
EEPROM：2K bit = 256×8bits = 32 頁×8bytes
應用
玩具,小家電,筒燈、LED 燈飾品等,一般電子產品
EEPROM 器件電氣特性
| 腳位 名稱 |
輸入/輸出 | 特殊功能 | ||||||||||
| 1/00 | 上拉 | 喚醒 | 開漏 輸出 |
晶振 | 比較器 | PWM | 外部 中斷 |
外部 復位 |
EEPROM | 燒錄腳 | ADC | |
| PA0 | C0 | PG0 | INT0 | AD10 | ||||||||
| PA3 | CIN- | TM2 PG2 |
AD8 | |||||||||
| PA4 | CIN+ CIN- |
PG1 | INT1A | AD9 | ||||||||
| PA5 | ||||||||||||
| PA6 | Xout | |||||||||||
| PA7 | Xin | |||||||||||
| PB0 | SDA | |||||||||||
| PB1 | AD1 | |||||||||||
| PB2 | SCL | |||||||||||
| PB3 | PG2 | AD3 | ||||||||||
| PB4 | TM2 PG0 |
AD4 | ||||||||||
| PB5 | PG0 TM3 |
INT0A | AD5 | |||||||||
| PB6 | EVDD* | |||||||||||
| PB7 | CIN- | TM3 PG1 |
AD7 | |||||||||
| WP | ||||||||||||
| VDD/ AVDD |
||||||||||||
| GND AGND |
EGND | |||||||||||
| 注意 | 1.VDD/AVDD:VDD是MCU數字正電源，AVDD是ADC專用模擬正電源。在MCU內部，AVDD與VDD 連在一起(double bonding),而外部為相同引腳。 2.GND/AGND:GND是MCU數字接地引腳，AGND是ADC模擬接地引腳。在MCU內部，AGND與GND 連在一起(double bonding),而外部為相同引腳。 3.EVDD/EGND:EEPROM的電源腳；S08、S14封裝EVDD由PB6供電，使用E2時請務必在程序內把 PB6輸出高。 4.EEPROM的地址線A0、A1、A2默認下拉至EGND。 |
|||||||||||

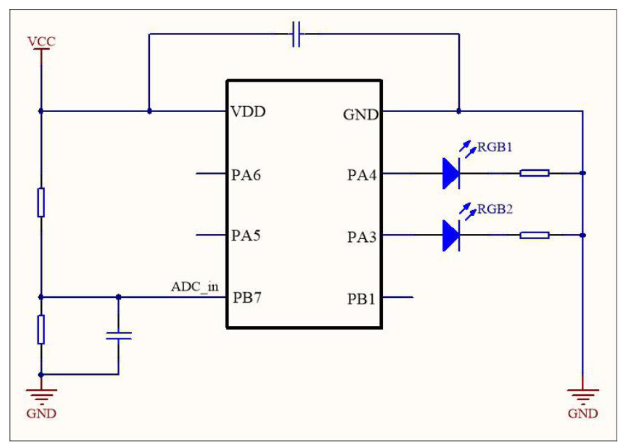

典型應用
為 YFS1224 系列的典型應用之一，這里僅供使用者參考

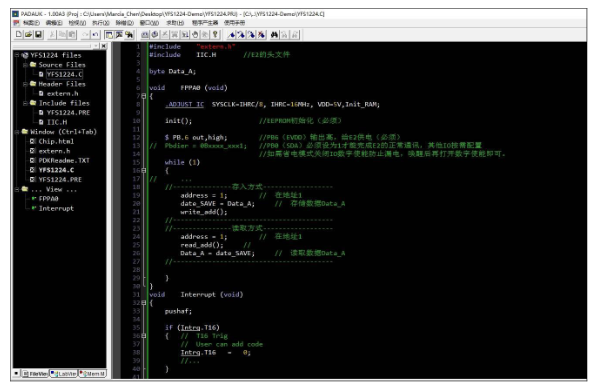

工程文件 Demo
Demo 中包含 YFS1224 的程序框架以及 E2 的范例；具體可聯系我司 FAE 咨詢工程文件。
