應廣單片機燒錄方法,PMS133/PMS134 的燒錄腳為 PA3，PA4，PA5，PA6，VDD，GND 這 6 只引腳,隨著燒錄器版本的不同
每種封裝形式燒錄方法也不盡相同

PMS133/PMS134 的燒錄腳為 PA3，PA4，PA5，PA6，VDD，GND 這 6 只引腳。

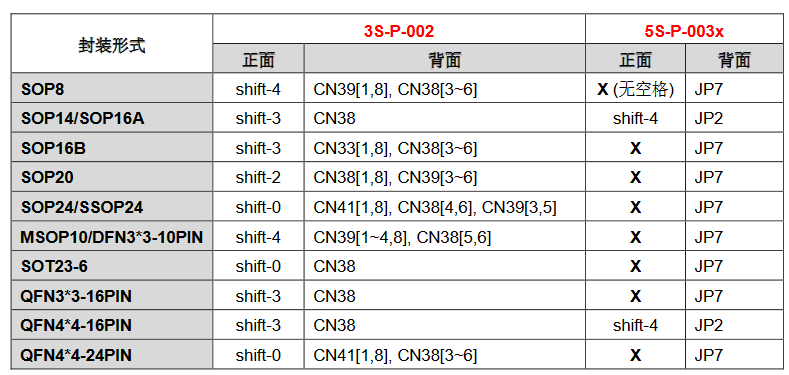

隨著燒錄器版本的不同，每種封裝形式燒錄方法也不盡相同，詳細如下表：







使用 5S-P-003x 燒錄時，JP7 處跳線的具體方法可參考燒錄器使用手冊的說明。

合封（MCP）或在板燒錄（On-Board Writing）時的有關電壓和電流的注意事項
(1) PA5 （VPP）可能高于 11V。
(2) VDD 可能高于 6.5V，而最大供給電流最高可達約 20mA。
(3) 其他燒錄引腳（GND 除外）的電位與 VDD 相同。



請用戶自行確認在使用本產品于合封或在板燒錄時，周邊電路及元件不會被上述電壓破壞，也不會限制上述電壓。

燒錄兼容性
PMS133 與 PMS134 是單向兼容的。PMS133 程序可寫進 PMS134 的實體 IC 中，反之卻不行。

使用 ICE
5S-I-S01/2(B)支持 PMS133/PMS134 MCU 的仿真，以下是使用 5S-I-S01/2(B)仿真 PMS133/PMS134 的注

意事項：

5S-I-S01/2(B)仿真時，不支持指令 NMOV/SWAP/NADD/COMP 的 RAM 運算。
5S-I-S01/2(B)仿真時，不支持 SYSCLK=ILRC/16。
5S-I-S01/2(B)仿真時，不支持 misc.4 動態設定（只能固定為 0 或 1） 。
5S-I-S01/2(B)仿真時，不支持 Tm2.gpcrs/Tm3.gpcrs 功能。
5S-I-S01/2(B)無法仿真 ADCRGC[3:2]的 ADC 通道 F 的 Bandgap 參考電壓，并固定只有 1.2V。
5S-I-S01/2(B)仿真時，ADCC 寄存器的 PC2 和 PC1 設定位置與 IC 不同。
5S-I-S01/2(B)仿真時，不支持 GPC_PWM，TMx_source，PWM_Source，TMx_bit 等 code option。
5S-I-S01/2(B)仿真時，RAM 只有 240 字節的數據存儲器。
5S-I-S01/2(B)仿真時，ROM 只有 0xF00 個程序存儲器。
5S-I-S01/2(B)仿真時，PCDIER 的設置與實際芯片不同。5S-I-S01/2(B)的 PCDIER[0]用于設置 PC0~PC3
為數字輸入，PCDIER[1] 用于設置 PC4~PC7 的數字輸入。建議在使用 5S-I-S01/2(B)做 PMS133/PMS134
的仿真時，不要去設置 PCDIER。

當使用 ADCRGC 里的 PB1 時，PA1 必須浮空。
當使用 GPCC 輸出時，PA3 會受影響。
仿真 PWM 波形時，建議用戶在程序運行期間查看波形，當仿真器暫停或單步運行時波形可能會與實際不符。

5S-I-S01/2(B)仿真器的 ILRC 頻率與實際 IC 不同，且未經校準，其頻率范圍大約在 34K~38KHz。
用 5S-I-S01/2(B)仿真時，在 timer2/timer3 定周期模式下，改變 tm2ct/tm3ct 的值會影響占空比，對于實際
IC 則不會。

 用 5S-I-S01/2(B)仿真時，當快速喚醒被使能，看門狗溢出復位時間會變得很短。實際 IC 沒有影響。
 掉電指令 Stopsys 不支持比較器喚醒功能，使用 5S-I-S01/2(B)仿真時，在進掉電模式前需注意比較器使能應設為關閉狀態，若使能狀態為開啟，將有可能發生比較器誤喚醒。

快速喚醒時間在仿真時有差異：5S-I-S01/2(B): 128 系統時鐘周期，PMS133/PMS134: 45 ILRC。

5S-I-S01/2(B)仿真時，看門狗溢出時間也有差異：

WDT周期設置	5S-I-S01/2(B)	PMS133/PMS134
misc[1:0]=00	2048*TILRC	8192*TILRC
misc[1:0]=01	4096*TILRC	16384*TILRC
misc[1:0]=10	16384*TILRC	65536*TiLRC
misc[1:0]=11	256*TILRC	262144*TILRC
