文件版本：V001
適用芯片：
PMS150G / PMS152G / PMS154G / PMS134G
適用燒錄軟件版本：
PMS152G / PMS154G / PMS134G FPPA IDE / Writer Ver1.02C4 之后版本
適用硬件燒錄器型號：
PDK5S-P-003 / PDK5S-P-003B / PDK5S-P-003B2 / PDK5S-P-003
接線注意事項
-
電源匹配：確認芯片工作電壓（3.3V或5V），燒錄器需輸出相同電壓。
-
復位引腳：某些情況下需在燒錄前拉低RST引腳以進入編程模式。
-
信號干擾：盡量縮短接線長度，避免干擾導致通信失敗。
-
接觸可靠：確保杜邦線與芯片引腳接觸良好，避免虛接。
燒錄流程
-
連接燒錄器與電腦，打開燒錄軟件。
-
選擇芯片型號：PMC-APN022。
-
加載待燒錄的
.bin或.hex文件。 -
點擊“燒錄”按鈕，等待軟件提示完成。
常見問題解決
-
通信失敗：檢查接線順序、電源是否正常，嘗試重新插拔。
-
電壓報警：確認燒錄器輸出電壓與芯片要求一致。
-
芯片鎖死：若為OTP（一次性編程）芯片，燒錄后無法再次修改。
1.前言
針對部份芯片在半自動機臺燒錄時，其燒錄過程有可能會受到半自動機臺或是其他工作雜訊
的干擾，進而使燒錄良率下降、甚至出現 IC 在燒錄過程中出現引腳被擊穿燒壞的情況，本
APN 提供改善對策。
2. 說明和改善對策
以 PMS150G-S08 為例，為提升 IC 批量燒錄的穩定性及可靠性，燒錄前，請?jiān)?Writer 背后
JP2 的 PA5 引腳上串一個 100Ω 的電阻。連接方式參考圖 1：

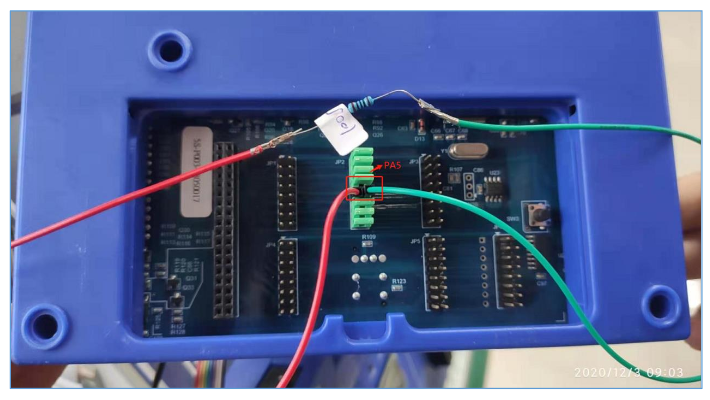

圖 1、JP2 串接 100Ω 連接示意圖
若燒錄 U06 封裝的 IC，請?jiān)?JP7 的 PA5 引腳處串一個 100Ω 的電阻，連接方式如圖 2 所示

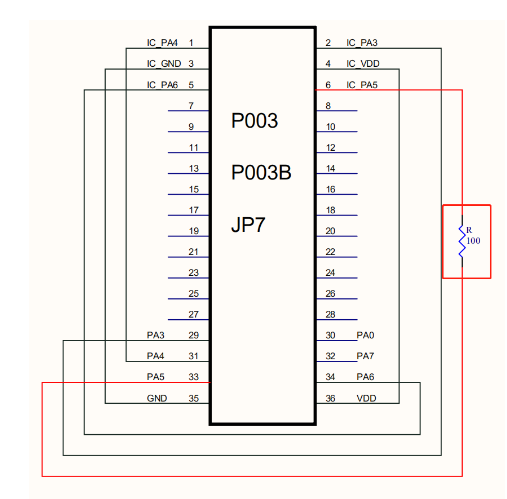

圖 2、U06 封裝 JP7 跳線板原理圖
3. 適用燒錄器型號
PDK5S-P-003、PDK5S-P-003B(x)及 PDK5S-P-003C 都必須按照上述方式串接電阻。
4. PDK 燒錄檔下載提示說明
PMS150G / PMS152G / PMS154G / PMS134G 系列芯片在下載 PDK 燒錄檔至燒錄器硬件
時，將會顯示一個燒錄訊號 PA5 需串接電阻的提示窗口，如下圖所示。

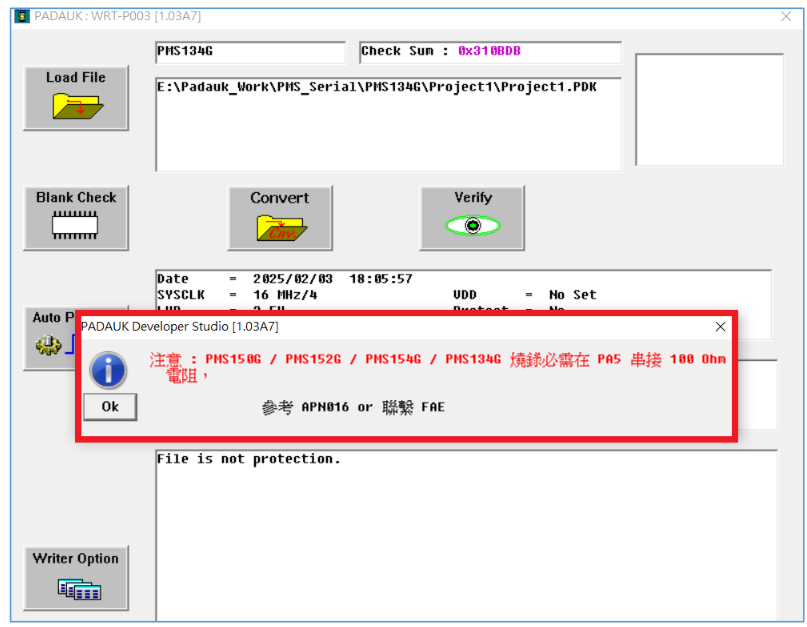

圖 3、PDK 檔下載時燒錄接線提示窗口
5. PMS150G-100R 燒錄轉接板
P-003B2 / P-003C 燒錄器出廠皆有附一塊 PMS150G-100R 燒錄轉接板，此塊 PCBA 可適用
于 PMS152G / PMS154G / PMS134G 大部份芯片封裝做燒錄。

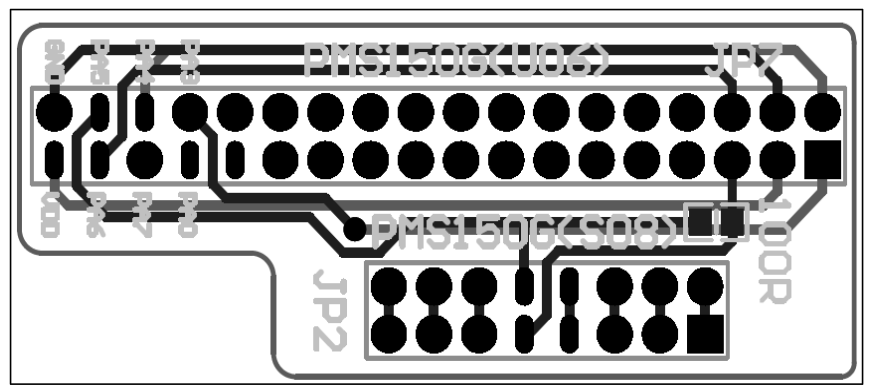

圖 4、PMS150G-100R 燒錄轉接板 PCB 佈線圖
圖 5、PMS150G-100R 燒錄轉接板
PMS150G-100R 燒錄轉接板適用芯片封裝列表：
| Tables IC 編號 | Tables IC 封裝 | Tables Jumper 轉接板 | Tables Socket 空格位數 |
| PMS150G | S08 | PMS150G-100R → JP2 | Shift 4 |
| PMS150G | U06 | PMS150G-100R → JP7 | No Shift |
| S16 | PMS150G-100R > JP2 | No Shift | |
| S14 | PMS150G-100R → JP2 | Shift 1 | |
| M10 | PMS150G-100R > JP2 | Shift 3 | |
| PMS152G | S08 | PMS150G-100R > JP2 | Shift 4 |
| PMS154G | U06 | PMS150G-100R > JP7 | No Shift |
| PMS134G | S16A/S14 | PMS150G-100R > JP2 | Shift 4 |
若對以上說明有不清楚之處或仍有其他疑問， 請與 逐高電子技術方案開發部 sales11@zicoic.com 0755-88364040 聯絡。
