1. 功能
1.1. 特性
不建議使用于 AC 阻容降壓供電或有高 EFT 要求的應用。應廣不對使用于此類應用而不達安規要求負責
工作溫度范圍：-40°C ~ 85°C
1.2. 系統特性
1.5KW OTP 程序內存
96 字節數據存儲器
一個硬件 16 位計數器
兩個 8 位硬件 PWM 生成器 Timer2/Timer3，Timer2/Timer3 還配置 NILRC 振蕩器，它的頻率比 ILRC 更慢，
適合做更省電的喚醒時鐘
一組可設三路 11 位 SuLED (Super LED)PWM 生成器和計數器 LPWMG0/LPWMG1/LPWMG2
提供一個硬件比較器
6 個 IO 引腳并帶有上拉/下拉電阻選項
Bandgap 電路提供 1.2V Bandgap 電壓
時鐘源：內部高頻 RC 振蕩器(IHRC)，內部低頻 RC 振蕩器(ILRC)
14 段 LVR 復位設定：4.5V, 4.0V, 3.75V, 3.5V, 3.3V, 3.15V, 3.0V, 2.7V, 2.5V, 2.4V, 2.3V, 2.2V, 2.1V, 2.0V
兩個可選的外部中斷引腳
支持低功耗(NILRC)定時喚醒 stopsys
1.3. CPU 特性
單一處理單元工作模式
提供 82 個有效指令
大部分都是 1T（單周期）指令
可程序設定的堆棧指針和堆棧深度（使用 2 bytes SRAM 作為一層堆棧）
數據存取支持直接和間接尋址模式
用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
IO 地址以及存儲地址空間互相獨立
PMS152E 和 PMS152/PGS152 主要差異表
| 項目 | 功能 | PMS152E | PMS152 | PGS152 |
| 1 | 工作電壓范圍 | 2.0~5.5V | 1.8~5.5V | 1.8~5.5V |
| 2 | 輸入選項 | 上拉 / 下拉 | 僅上拉 | 上拉 / 下拉 |
| 3. | PA5 模式 | 正常 10 | 開漏輸出 | 正常 IO |
| 4 | 燒錄器 | 5S-P-003 或以上 | 5S-P-003 或以上 | 5S-P-003 或以上 |
| 5 | IO 驅動電流(mA) | 18 13 | 7/30 7/14 4 | 40/50 5/10 |
| 6 | PWM 類型 | LPWM | LPWM | LPWM |
| 7 | ROM(word) | 1.5K | 1.25K | 1.5K |
| 8 | RAM(byte) | 96 | 80 | 128 |
| 9 | IO(max) | 6 | 14 | 8 |
| 10 | EEPROM (byte) | 128 | ||
| 11 | NILRC | 支持 | 不支持 | 不支持 |
| 12 | 時鐘源 | IHRC/ILRC | IHRC/ILRC/EOSC | IHRC/ILRC/EOSC |
IO 引腳的使用和設定
(1) IO 作為數字輸入時
IO 作為數字輸入時，Vih 與 Vil 的準位，會隨著電壓與溫度變化，請遵守 Vih 的最小值，Vil 的最大值
規范
內部上拉電阻值將隨著電壓、溫度與引腳電壓而變動，并非為固定值
(2) IO 作為數字輸入和打開喚醒功能
設置 IO 為輸入
用 PADIER 寄存器，將對應的位設為 1
(3) PA5 設置為 PRSTB 輸入引腳
設定 PA5 作輸入
設定 CLKMD.0=1 來啟用 PA5 作為 PRSTB 輸入引腳
(4) PA5 作為輸入并通過長導線連接至按鍵或者開關
必需在 PA5 與長導線中間串接 >33Ω
應盡量避免使用 PA5 作為輸入
使用 ICE

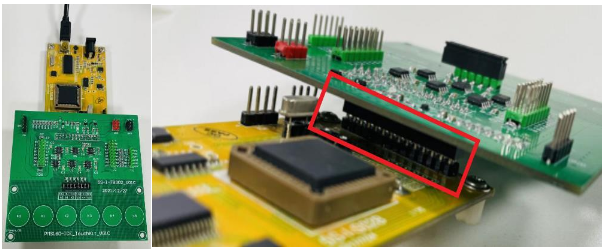

請使用 5S-I-S01/2(B)外掛仿真板 5S-I-TB002 對 PMS152E 進行仿真。參考如下圖片：
5S-P-003 燒錄 PMS152E 方法
使用 5S-P-003 燒錄 PMS152E 的所有封裝都需要特殊轉檔，接下來以 PMS152E-S08B 的燒錄為例，
其他封裝需對應修改“package setting”界面和 Jumper7 跳線方法即可。
1. PDK 轉檔
IDE 連接燒錄器后點擊 convert to package，打開待燒 PDK 進入 package setting 頁面，在 package 選
項選擇帶有[P003]后綴的封裝，勾選 O/S test only program pin，確認勾選 VDD/PA5 swap 選項，確認 IC
腳位信息，保存并使用新生成的 PDK 文件。

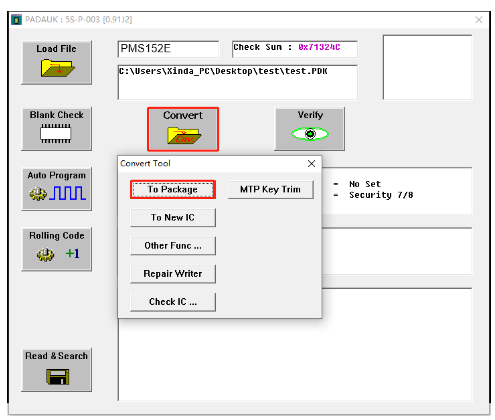

Convert PDK

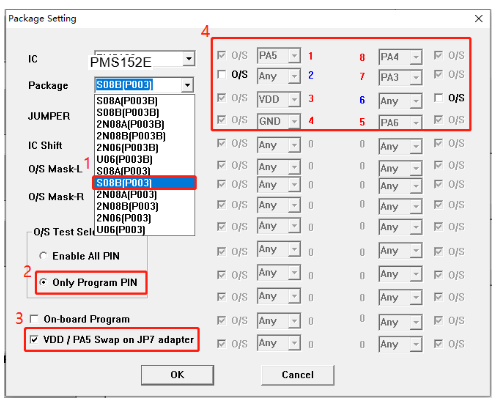

PMS152E-S08B 在 P003 轉檔配置

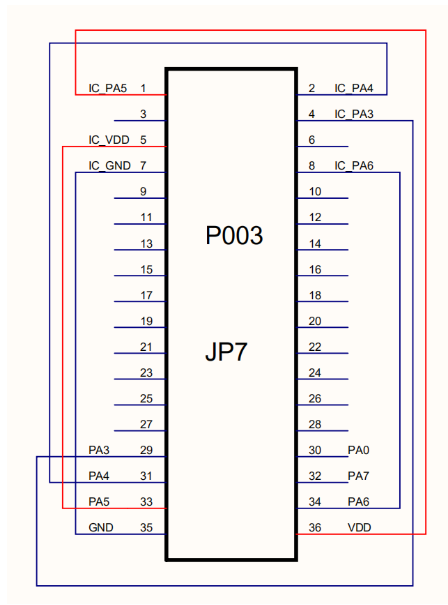

燒錄器背面 JP7 跳線
